XSG-17
40-50万元
XSG-17
764
氧化铝是一种无机物,是一种高硬度的化合物,熔点为2054℃,沸点为2980℃,在高温下可电离的离子晶体,常用于制造耐火材料。
一、氧化铝闪蒸干燥机原理
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室,对物料产生强烈的剪切、碰撞、磨擦而被微粒化,强化了传质传热。在干燥机底部,较大较湿的颗粒团在搅拌器的作用下被机械破碎,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气固两相作旋转流动,固相惯性大于气相,固气两相间的相对速度较大,强化两相间的传质传热,所以该机生产强度高。
二、氧化铝闪蒸干燥机特点
1、多种加料装置供选择,加料连续稳定,过程中间不会产生架桥现象。
2、干燥机底部设置特殊的冷却装置,避免了物料在底部高温区产生变质现象。
3、特殊的气压密封装置和轴承冷却爸茫行а映ご糠质褂檬倜
4、特殊的分风装置,降低了设备阻力,并有效提供了干燥器的处理风置。
5、干燥室装有分级环及旋流片,物料细度和终水份可调。(如碳酸钙终水份可调至≤0.1%)
6、相对其它干燥方法而言,可有效增加物料比重。
7、干燥室内周向气速高,物料停留时间短,有效防止物料粘壁及热敏性物料变质现象,达到高效、快速、小设备、大生产。
多品种氧化铝有别于冶炼级氧化铝,它在晶形结构、化学成分、外观形状、粒度分布等方面具有特色,因而有特殊物理化学性能,在多品种氧化铝如催化剂用氢氧化铝,阻燃剂用氢氧化铝,活性氧化铝等产品的干燥工艺过程满足工艺要求,提高产品质量,减少作业环节,节能降耗的重要过程,适应这些特点的干燥设备的应用是人们所关心的重要课题。
三、氧化铝闪蒸干燥机干燥过程机理
颗粒物料进入干燥机后,热气流首先将热量传给颗粒表面,水分立即蒸发,并向外界扩散。表面水分的蒸发,引起颗粒表面和内部的水分差,水分将从颗粒内部不断地扩散到表面,再由表面向外界蒸发,此过程循环往复,较后达到整个颗粒的干燥。
1 升速干燥阶段
颗粒置于温度较高而相对湿度小于100%的传热介质中,在较短时间内,表面被加热到干燥介质湿球温度,水分蒸发的速度增长很快,颗粒吸收的热量和蒸发水分耗去的热量相等,达到平衡。此阶段时间很短,排出水量不大,之后进入等速阶段。
2 等速干燥阶段
在此阶段,颗粒表面蒸发的水分,由其内部向表面源源不断地补充,因而颗粒表面总是保持润湿状态。此时干燥速度保持不变,颗粒表面温度亦保持不变。该阶段水分的蒸发,理论上可按外扩散(蒸发)公式及传热公式计算干燥速度:
I外 = M /(t?F)= a〔η(t湿球-t表)〕,kg/m2h
由上式可看出,蒸发速度(干燥速度)与颗粒表面和周围介质水蒸气浓度及温度差有关。其差愈大,干燥速度也愈大。另外,干燥速度还与颗粒表面的空气速度有关。颗粒表面总有一层不易流动的空气膜,它的厚度减小有利于水份蒸发和热交换。因而增大颗粒表面气流的速度,使空气膜减薄,可显着提高干燥速度。
3 降速干燥阶段
此阶段蒸发速度和热量的消耗大为降低,颗粒表面温度高于介质的湿球温度并逐渐升高,与载热体之间温差减小,直至接近或相同。
4 平衡阶段
此时颗粒表面水分吸湿和蒸发达到平衡,干燥速度为零。
颗粒中的水分亦即干燥较终水分,通常不应低于储存时的平衡水分。旋转闪蒸干燥机由于干燥后物料粒度颗粒粒度很小,物料在干燥筒内停留时间极短,通常在1~3s。因此,颗粒的干燥处于等速干燥阶段,其表面的温度就是干燥介质的湿球温度。采用旋转闪蒸干燥设备,物料的粒度均匀,表面无开裂、变形和过热,有利于保证产品质量。
四、氧化铝闪蒸干燥机干燥过程
热气流从筒下部沿筒壁切线方向进入筒内,在筒内高速旋转上升,与湿物料相遇后,旋转叶片将物料粉碎,热气流将物料加热,吹散。细颗粒物料的水份分被蒸发并随热气流螺旋上升,从排风口排出,经分离装置分离后形成干品。粗颗粒物料螺旋上升一段高度后,由于其悬浮速度小于干燥机的操作速度,因此将停止上升并滑落,经粉碎变成细颗粒,被热风吹散后再重复上述过程。干燥机内旋转叶片的设计及布置,有利于物料的快速碎散和干燥,分级环结构的合理设计,可保证产品的较终含水量和颗粒粒度。
干燥机中的热交换,主要表现为气流和颗粒、筒壁与颗粒的两种热交换。
如前所述,干燥过程的实质是水分的扩散过程,是靠外扩散和内扩散进行的。
水分子移动依其动力的不同,可分为湿传导和湿热传导。
1 湿传导
干燥过程中,由于表面水分的蒸发,颗粒表面水分与内部水分形成浓度差,因而在颗粒半径方向有一个水分梯度,引起水分由内部向表面移动。这种扩散、传导是由水分差引起的。
2 湿热传导
由于颗粒表面水分蒸发时需要吸收热量,造成颗粒内部与表面的温度差,即在半径方向存在一个温度差 温度梯度。由此引起的水分移动称湿热传导。
在用于热空气干燥时,湿扩散由颗粒内部向外部表面进行。同时,由于颗粒表面温度往往高于其内部温度,热扩散则使水分由颗粒表面向内部移动。因此,可以看作热扩散阻碍湿扩散的进行,降低了干燥速度。
旋转闪蒸干燥机由高速热气流沿切线方向给入筒体,由于筒体内的螺旋运动,一方面降低颗粒周围的介质温度,同时增加了周围介质流速和温度,提高了外扩散的速度,另一方面高温气流高速冲击位于筒体下部的颗粒聚集体( 温度较高的料团),加之筒体内搅拌叶片的作用,使聚集体碎散,粒度变小,内部毛细管的长度也因之减小,强化了内扩散的效果,降低其阻力。该过程的反复,消除了物料结块,强化了颗粒水分的蒸发。
颗粒和热气流的流动方式,在筒体下部既有对流,也有顺流(并流)。对粗粒聚集体更是对流和顺流反复换热。对于细粒物料,上述过程则随热气流同程进行,因而干燥过程可瞬间完成。对于粗聚集体的干燥,实际上是采用高温低湿的热空气进行。这些粗聚集体主要是由水份分子吸附,充填于颗粒空隙之间,采用高温低湿的条件,使整个聚集体的热传导缓慢,造成局部应力集中而使其干裂、碎散,加速干燥过程,提高热效率。
3. 闪蒸干燥机的工艺流程

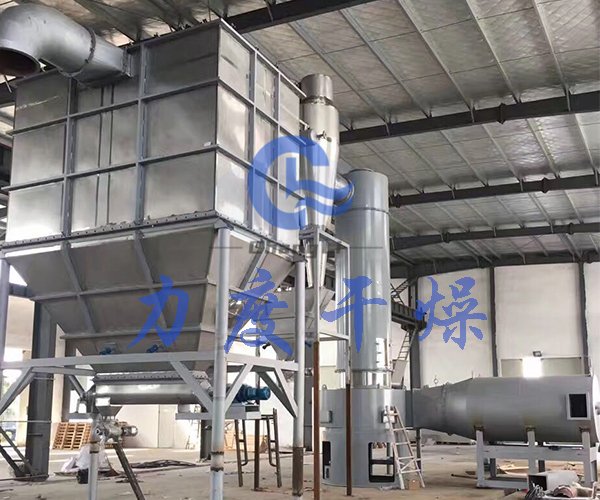

旋转闪蒸干燥机属连续工作的干燥设备,由主机和螺旋给料机构组成,并分别由电动机单独驱动。
旋转闪蒸干燥系统,除主机外还必须具备:供热部分,供气部分,成品收集部分。一般此三部分中供热多采用燃煤、燃油、燃气的热风炉或采用电力、蒸汽换热器;供气系统则由离心式通风机及其管路、阀等组成;成品收集部分则由旋风分离器和袋式过滤器等组成。
上述系统配置是闪蒸干燥机系统的基本配置,对特殊物料应进行系统调整,以适应不同物料干燥的要求。
闪蒸干燥设备在多品种氧化铝的生产中,因其具有效率高 成本低,操作简便的优点,而得到市场的广泛欢迎,该机器提供的功能,如二次干燥,颗粒重新团聚,和二次粉末去除。该装置还可用于卵磷脂喷涂和物料冷却,有效地调节奶粉、大豆粉和其他粉状物料的包装温度。设计产量甚至材料颗粒含有极少量的微细粉末。
