PGL系列喷雾干燥制粒机

PGL系列

直接联系

常州百联科技有限公司

江苏

产品规格型号

参考报价：

面议

品牌：

百联

型号：

PGL系列

关注度：

3539

范围（量程或细度）：

应用行业：

制药工业：片剂、冲剂、胶囊剂颗粒；低糖、无糖的中成药颗粒；食品：可可、咖啡、奶粉、颗粒果汁、调味品等；其它行业：农药、饲料、化肥、颜料、染料等。

产品介绍

PGL系列喷雾干燥制粒机

产品概述：本机组工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口还可装备二级除尘装置，回收率在96－98％以上。

产品概述
本机组是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。
本机组工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口还可装备二级除尘装置，回收率在96－98％以上。
本机组与物料接触部分的塔体、管道、分离器的材料，均采用SUS304制作。在塔体内部与外壳之间有足够的保湿层，填充材料为超细玻璃棉，塔体设有观察门、视镜、光源及控制仪表，由电器控制操作台控制和显示。

产品应用
制药工业：片剂、冲剂、胶囊剂颗粒；低糖、无糖的中成药颗粒；食品：可可、咖啡、奶粉、颗粒果汁、调味品等；其它行业：农药、饲料、化肥、颜料、染料等。

产品特点
1、干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％－98％的水份，完成干燥的时间仅需要十几秒到数十秒种，特别适用于热敏性物料的干燥。
2、所有产品为球状颗粒，粒度均匀，流动性好，溶解性好，产品纯度高，质量好。
3、使用范围广，根据物料的特性，可以用热风干燥，也可以用冷风造粒，对物料的适应性强。
4、操作简单稳定，控制方便，容易实现自动化作业。

结构示意图

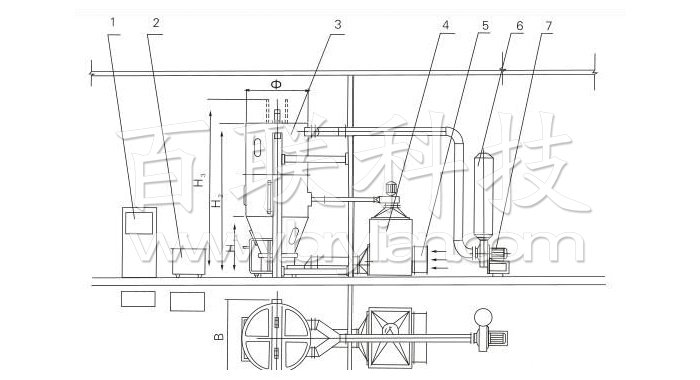

喷雾干燥制粒机结构示意图

1、控制柜 2、输液小车 3、主机 4、换热柜 5、亚高效过滤器 6、消声器 7、引风机

技术参数

项目		单位/机型	PGL-3B	PGL-5B	PGL-10B	PGL-20B	PGL-30B	PGL-80B	PGL-120B
流浸膏	^小	kg/h	2	4	5	10	20	60	100
流浸膏	^大	kg/h	4	6	15	30	40	100	140
沸腾能力	^小	kg/批	2	6	10	30	60	100	150
沸腾能力	^大	kg/批	6	15	30	80	160	250	450
液体比重		kg/L	≤1.30
原料容器量		L	26	50	220	420	620	980	1600
容器直径		mm	400	550	770	1000	1200	1400	1600
引风机功率		kw	3.0	5.5	7.5	11	15	18.5	30
辅风机功率		kw	0.35	0.75	0.75	1.20	2.20	2.20	4
蒸汽	耗量	kg/h	40	70	99	210	300	366	465
蒸汽	压力	Mpa	0.40-0.60
电热型功率		kw	9	15	21	25.5	51.5	60	75
压缩空气	耗量	m3/min	0.5	0.8	0.8	0.9	1.1	1.3	1.8
压缩空气	压力	Mpa	0.40-0.60
作业温度		°C	室温-160°C自动调节
产品水份		%	≥0.2
物料收得率		%	≥99
设备噪音		dB	<77
主机尺寸	Φ	mm	400	550	770	1000	1200	1400	1600
	H1	mm	940	1050	1070	1220	1570	1590	1690
	H2	mm	1900	2360	2680	3150	3630	4120	5050
	H3	mm	2050	2590	3020	3600	4180	4770	5800
	B	mm	740	890	1110	1420	1620	1820	2100

选型例：要求每批次处理流浸膏量 I=120kg（含固量为30%）、种子量II=60kg，可由I、II得出理论成品量 M=mI+mII=120kgx30%+60kg=96kg，工作时间T=120kg/30kg/h=4h,技术参数栏中可查出沸腾量为标准载荷范围，故以每班完成两个批次，选用PGL-30型较为适宜。
