翅片式气水换热器是管内通水、管外走气体的间壁式换热设备，在换热基管外壁加装金属翅片，大幅放大气体侧换热面积，解决气体换热系数远低于水侧的短板，水气完全隔离不掺混。

两种运行工况

1. 余热回收（主流）：高温烟气 / 热风冲刷翅片管束放热，管内冷水吸热升温产出热水、锅炉补水；烟气降温减排。

2. 气体加热 / 冷却：管内通高温热水加热低温空气；或通冷冻水冷却高温工艺废气、烘干尾气。传热路径：水→基管管壁→翅片→气体对流换热，优先采用逆流布置，换热温差利用率**，整机热效率 88%~94%。

二、核心结构组成

1. 翅片管束（换热核心）

• 基管：承压通水管道；翅片：高频焊 / 缠绕 / 轧制固定在基管外侧

• 翅片样式：螺旋高频焊翅片（工业通用）、轧制铝翅片（暖通洁净）、锯齿翅片（强化湍流）、大开距防堵翅片（轻微粉尘）

2. 管板与水室封头管束两端胀焊密封，上下分水集水腔，设排气阀、排污口、法兰接口；高压工况加厚锻打封头。

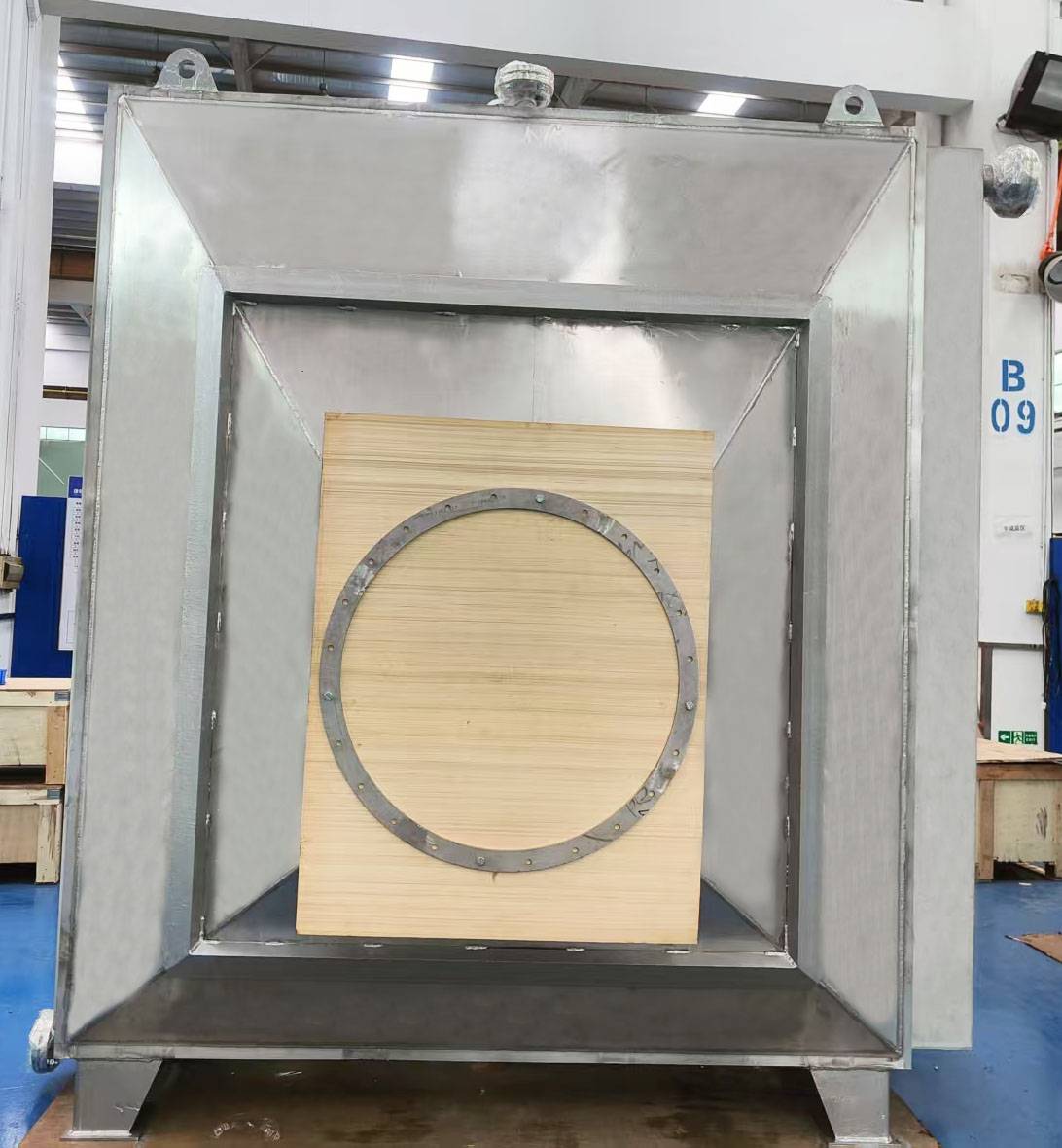

3. 密封壳体（风道箱体）方形 / 矩形风道，气体水平横掠管束；高温工况加耐火保温层；可开设清灰手孔、检修抽芯口。

4. 导流与支撑内部折流板、支撑隔板，防止气流短路、管束震动变形；高粉尘机型配套蒸汽 / 压缩空气吹灰接口。

三、主流翅片管束工艺与材质选型

1. 高频焊钢制翅片管（工业主力）

• 搭配：Q235B 无缝基管 + 碳钢钢带高频焊接

• 耐温：** 450℃，水侧承压 1.0–2.5MPa

• 适用：锅炉烟气、定型机废气、窑炉热风、厂房采暖；性价比**

2. 全不锈钢翅片管（防腐工况）

• 搭配：304/316L/ND 耐露点钢基管 + 不锈钢翅片

• 耐弱酸性烟气、潮湿腐蚀，排烟低温结露不腐蚀管壁；食品、化工、燃气锅炉专用

3. 铜铝轧制翅片管（洁净低温）

• 铜管 + 铝翅一体轧制成型，导热系数极高、重量轻

• 适用：中央空调新风加热、冷水表冷、洁净烘干空气，温度≤120℃

对比关键

同等外形尺寸下，翅片换热面积是光管的 3–5 倍，换热能力提升 30% 以上，整机体积缩小一半以上。

四、核心产品优势

1. 换热效率高、占地极小翅片扩展换热面积，紧凑模块化设计，相同换热量体积远小于列管光管换热器，现场安装空间要求低。

2. 工况适配广温度覆盖 - 20℃~450℃，常规承压 1.6MPa，高压定制可达 4.0MPa；洁净烟气、轻度含尘、弱腐蚀废气均可匹配。

3. 安全无渗漏管束采用胀焊双重密封，水气完全隔绝，产出热水干净无烟气污染，可用于生活热水、食品工艺用水。

4. 维护便捷可拆卸箱体、抽芯管束结构；轻度积灰可用高压水、压缩空气吹扫；大开距翅片不易堵灰堵油。

5. 五、细分应用行业

6. 锅炉热力：燃气 / 燃煤锅炉省煤器，回收烟气余热预热给水、制取供暖热水，降低燃料消耗 5%–15%

7. 纺织印染：定型机废气余热回收，加热清洗热水、车间采暖，同步降温除油雾

8. 烘干行业：食品、饲料、木材、喷涂烘干炉尾气热量回收，循环加热新风，大幅降低燃气成本

9. 暖通厂房：车间、大棚、养殖舍热水采暖，新风预加热、泳池恒温热水

10. 化工医药：洁净工艺空气加热、低腐蚀反应尾气降温冷凝、溶剂余热回收

11. 建材涂装：烤漆线、陶瓷窑低温烟气余热利用，废气预处理降温达标
