一、产品概述

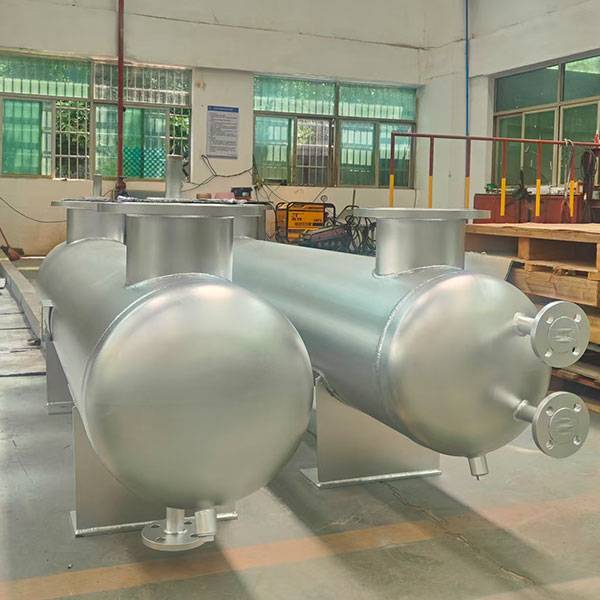

列管换热器也叫管壳式换热器，属于间壁式换热设备，依靠管束管壁作为传热界面，分隔管程、壳程两类流体，冷热介质互不混合，完成加热、冷却、冷凝、余热回收等工艺换热。设备耐受高温高压、适配多类腐蚀介质，结构成熟耐用，是石油、化工、制药、电力、暖通等工业场景用量**的主力换热装备。

二、核心结构组成

1. 壳体：圆筒承压主体，材质可选碳钢、304/316L 不锈钢、双相钢、钛材，容纳壳程流体与管束，承受压力温度载荷。

2. 换热管束：传热核心，多根无缝换热管有序排布，管径常规 Φ19/Φ25/Φ32，长度按需定制；采用胀接、焊接、胀焊复合工艺固定在管板上。

3. 管板：隔离管程、壳程，密封管束两端，杜绝介质串漏，高压工况会做无损探伤检测。

4. 折流板：弓形支撑结构，改变壳程流体流向、强化湍流换热，同时托住管束防止震动变形。

5. 封头（管箱）：法兰可拆卸结构，分配汇集管程流体，打开后可检修、冲洗管束内部水垢杂质。

三、四大主流分类及适用工况

1. 固定管板式换热器

两端管板与壳体焊接一体，结构*简、造价低、占地面积小；管程可机械清洗，壳程无法拆解清洗。温差偏大时可加装膨胀节抵消热应力。适用：介质洁净、温差中等工况，暖通供暖、食品加工、普通化工冷却加热。

. 浮头式换热器

一端管板浮动可伸缩，完全释放温差热应力；整套管束能抽出，管程、壳程均可彻底清洗维护。缺点是零部件多、制造成本偏高。适用：高温大温差、壳程易结垢、含杂质腐蚀介质，石油炼化、精细化工、废水换热。

3. U 型管式换热器

换热管弯折成 U 形，两端固定同一块管板，管束自由伸缩无应力，耐压能力顶尖；仅管程可清洗，壳程清理难度高。适用：高压、超高温工况，合成氨、蒸汽冷凝、高压油气换热。

四、产品核心优势

1. 工况适配性强：温度区间 - 50℃~550℃，**承压可达 10MPa；可通水、蒸汽、酸碱溶剂、盐水、导热油、原油等介质。

2. 材质灵活定制：碳钢经济型、304/316L 防腐卫生型、钛材 / 双相钢强腐蚀专用款，满足制药、海水脱硫等高要求场景。

3. 坚固耐用寿命长：金属焊接整体刚性强，抗冲击、抗热变形，连续稳定运行数年，维护频次低。

4. 换热面积范围广：单台换热面积 1㎡~2000㎡，支持多壳程、多管程组合，适配大小产能生产线。

5. 安装灵活：卧式、立式均可布置，适配厂房空间、塔釜配套、管道集成安装。

五、广泛应用行业

• 化工：精馏冷凝、反应釜冷热控温、酸碱介质换热

• 石油炼油：原油冷却、油气冷凝、余热回收

• 制药：发酵温控、药液杀菌冷却、纯水换热

• 暖通热力：小区 / 厂区供暖、蒸汽热水换热

• 食品饮料：糖浆加热、油脂冷却、杀菌温控

• 电力冶金：锅炉余热回收、循环水冷却

• 环保水处理：高盐废水降温、废气余热回收
