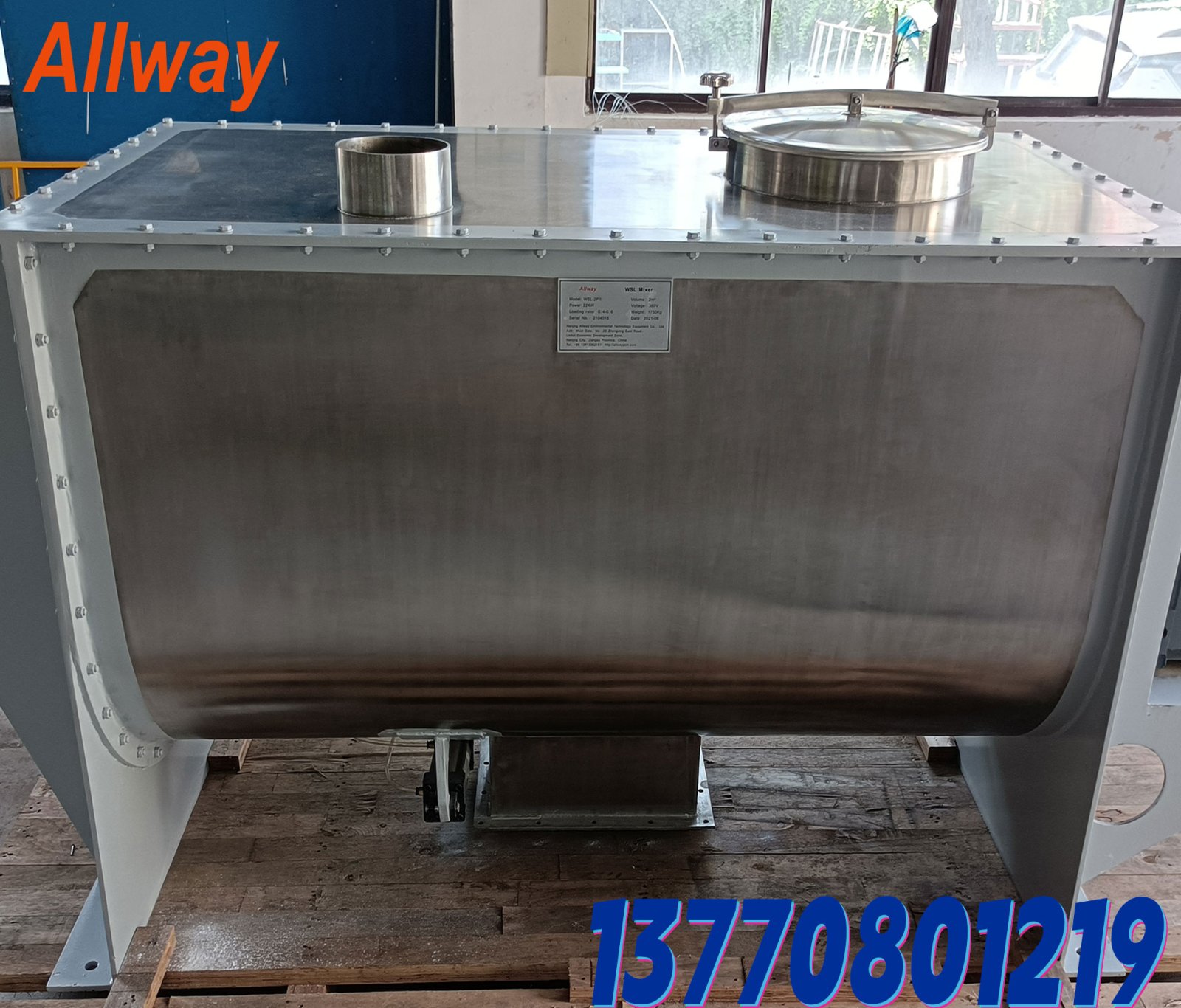

卧式螺带混合机

简要说明：

混合机的传动主轴上布置双层螺旋叶片，内部螺旋将物料向外侧输送，外部螺旋将物料向内部聚集。物料在双层螺旋带的对流运动下，形成一个低动力高效的混合环境。安装于搅拌轴上的内外径螺旋带动桶体内物料，使搅拌器在桶体内**范围翻动物料。搅拌装置工作时内螺旋带动靠近轴心处物料做轴心旋转，轴向由内至两侧推动，外螺旋带动靠近桶壁物料做轴心旋转，轴向由两侧至内推动，本混合物料能够在较短时间内均匀混合。

产品组成：

卧式螺带混合机由U形容器、螺带搅拌叶片和传动部件组成；螺带状叶片为双层结构，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，形成对流混合。螺带混合机对于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合有良好的效果，筒盖可做成全开式门，以便于对设备进行清洗更换产品。

出料方式：

混合机底部出料方式：粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点； 高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀，手动蝶阀经济适用，气动蝶阀对半流体的密封性好，但造价比手动蝶阀高。在需要加热或冷却的场合，可配置夹套。加热方式有电加热和导热油加热两种方式可选：电加热方便，但升温速度慢，能耗高；导热油加热需要配置油锅和导油动力、管道，投资较大，但升温速度快，能耗较低。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。电机与搅拌主轴之间通过摆线针轮式减速机直联，结构简单，运行可靠度高，维护方便。

主要特征
该机型为卧式筒体，单轴双螺带对称分布结构。混合机筒体为Ｕ型，在顶盖或筒体上部有进料口，根据用户需要其上可装喷雾加液装置。筒体内装有单轴转子，转子是由轴、横撑及螺带组成。
        筒体底部中央装有气动(手动)翻板阀，圆弧阀门紧紧嵌入筒内，与筒内壁齐平，无物料堆积和混合死角现象，可靠的边条式密封，保证在频繁的开关中无泄漏现象。
断开式螺带结构，相对于连续式螺带，对物料产生的剪切运动更大，并可使物料在流动中形成更多的涡流，加快了混合速度，提高混合均匀度。
可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。

应用范围：

广泛应用于腻子膏、真石漆、干粉、腻子、医药、食品、化学品、饲料、陶瓷、耐火材料等固-固（即粉体与粉体）、固-浆（即粉体与胶浆液）的混合，特别适应粘稠的物料混合。对纤维含量较大、密度差异大的物料混合，该混合机不适合。腻子膏、真石漆、生物、医药、食品等行业，建议使用不锈钢材质。一般情况下，混合含有玻化微珠的干粉砂浆料，推荐卧式螺带混合机快。电机与搅拌主轴之间通过摆线针轮式减速机直联，结构简单，运行可靠度高，维护方便。

主要参数

卧式螺带混合机选型原则：

许多用户在粉料/粉体混合设备方面很多选择国内原有的立式锥形混合设备，但专家建议，由于立式锥形混合机存在许多缺点、维修率很高，因此在粉料/粉体或颗粒状物料混合时，应选择卧式混合机，该设备混合效率高，混合质量好，卸料时间短，残留量也少。但选择及使用卧式混合机需注意以下几点：

1． 根据每天生产量挑选卧混机。因混合机每批物料加工时间约10分钟，加上出料及进料的时间，每批物料加工时间可按15分钟计，则1小时可以连续加工4批料。如选择每批加工量100千克的混合机，则每小时可加工400千克。用户可以根据自己的需要挑选卧式混合机。

2．根据卧式螺旋带式混合机工作原理，用于搅拌混合的双螺旋带向相反方向推送物料的能力应是基本一致的。由于内螺旋带的螺距等于外螺旋带，为达到推送物料的能力一致，内螺旋带的宽度应大于外螺旋带，否则会使物料向一个方向集中。因此，在选择卧式混合机时要注意这一点。

3． 按设计原理，螺旋带式混合机中螺旋带与壳体之间的间隙可以为4毫米～10毫米，物料可以用摩擦力带动全部参加混合。但由于粉碎粒度及物料的摩擦系数不一样，因此会使各种组分的物料参加混合的时间不一样，造成产品的不均匀性。有的厂家已意识到这一点并对产品作了改进。一种是注意加工精度，使底隙减少到3毫米左右；另一种是将主轴与壳体之间做成位置可调整的形式，根据磨损量可经常调整螺旋带与壳体之间的间隙。在选择混合机时，这两种形式的产品应是**选择。

4． 选择卧式螺旋带式混合机要注意出料方式。应与供应商及时沟通选择适合自己工艺的阀门形式，同时不要选择侧口的出料形式。原因是：当混合机在规定时间完成搅拌混合后，*短时间内一次放清可保证物料的均匀度；如用侧口螺旋带逐渐放净，一是耽误时间，达不到预期生产率，二是物料本已达到**均匀度，过度搅拌反而会使物料离析，破坏了均匀度，从而失去了选用卧式混合机的意义。

5．使用卧式混合机要注意投料的次序。一般是先投大料，如玉米粉、豆粕粉等，然后 再投小组分料，如预混料。注意预混料一定不用螺旋提升机投料，应用一次性翻斗式投料，或用人工投料，这样可以避免预混料中有效成分的离析流失。

6．使用卧式混合机，应在混合机启动后再逐批投料。混合结束放料时也不要停机，出净料后再混合一批。如果满载后再启动，会引起动力距太大而烧毁电机。

总之，选择一个适用的卧式混合机并使用得当，将明显提高混合料的质量，并很快就会在生产过程中反映出良性效果。如果能进一步掌握自配混料的技术，还可使物料成本大大降低，从而提高利润。

出料方式

粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀。可配置加热或冷却夹套。加热方式有电加热和导热油加热两种方式。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。小型号混合机采用减速机直联方式，结构简单，运行可靠度高，维护方便。大型号混合机采用皮带轮带动摆线减速机驱动，皮带传动的弹性连接有在超载时保护传动部件的优势。

适用范围

应用于农药、兽药、食品、化学品、生物、养殖业、陶瓷、耐火材料、塑胶、复合肥等固-固（即粉体与粉体）固-浆（即粉体与胶浆液）的混合，还特别适应粘稠的物料混合。
