钢体式水膜脱硫除尘器

一、结构特点
SG型整台式水膜脱硫除尘器，由花岗岩板砌筑构成，水膜面光滑圆顺，垂直一体的内筒，外包碳钢板，钢板与花岗岩板间由专用的耐酸胶泥黏结填实，形成一个整体结构。整台式水膜除尘器结构紧凑、外表美观、安装方便，除尘脱硫效果明显提高。进水槽采用闭式溢流水槽，底部水封采用内溢流封闭结构。
二、主要技术性能和参数
除尘效率：85%～95%
脱硫效率：65%～80%（循环水PH值9~12）
进口烟速：18-22m/s 出口烟速：17-22m/s
捕滴器筒体上升烟速：3.5-5.5m/s
筒体阻力：700Pa 带文丘里时：1200Pa
三、工作原理
锅炉或窑炉烟气首先进入文丘里，在文丘里内由于喉部的缩放作用，烟气流速由慢到快再到慢。烟气在文丘里缩放的同时与设置在文丘里内的雾化器喷出的碱性液滴混合，废气中的细小尘粒被气雾湿润而凝聚，使其密度增大，在离心力的作用下，比较均匀地切向进入除尘器，粒径较大的烟尘及湿润凝聚的烟尘被分离出来，在此过程中，高温烟气得到冷却，并且脱除部分二氧化硫。进入除尘器内的废气由于切向作用，沿内壁螺旋上升，在上置的溢流水槽中溢出的水与螺旋上升的气体逆向碰撞，洗刷融化，延长烟气与吸收剂的接触时间，使二氧化硫和脱硫剂充分反应，从而脱除烟尘和二氧化硫，脱硫后吸收液落入除尘器底端，一部分上清水由下部的上溢流口溢出到循环沉淀池，一部分沉淀灰水由下部出灰口排出，在沉淀池灰水分离后再继续回用。
四、特点
1） 除尘效果好：由于花岗岩板机械切割和规范制作，垂直度与水膜面更能达到设计制作要求，除尘效果更好；
2）使用寿命长：内筒体由耐蚀、耐磨损的花岗岩制成，可确保20年以上。
3）使用操作环境整洁：由于是整台结构，没有渗水、漏水的缺陷，始终有一个干净、卫生的工作环境。

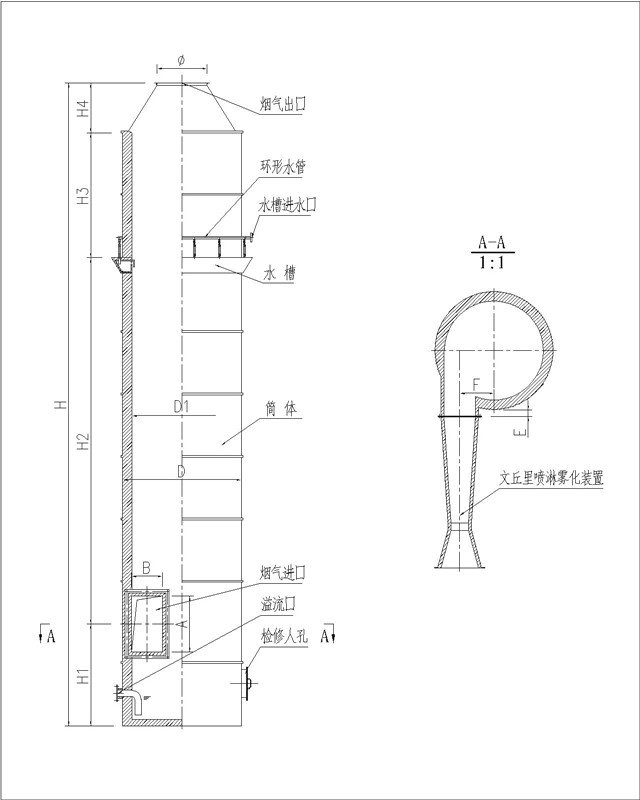

五、型号尺寸

SF型复合式水膜脱硫除尘器型号尺寸规格代号

规格代号	SF-1	SF-2	SF-4	SF-6	SF-8	SF-10	SF-15	SF-20	SF-25
D	800	1000	1200	1400	1700	1900	2100	2300	2600
D1	600	800	1000	1200	1400	1600	1800	2000	2300
H	4830	5850	6150	7410	8430	10710	11730	13680	14830
H1	1360	1435	1510	1610	1660	1790	1750	2030	2060
H2	1950	2880	2830	3980	4950	6080	6890	8610	9930
H3	1020	1020	1020	1020	1020	2040	2040	2040	2040
H4	500	500	800	800	800	800	800	800	800
A	300	450	600	700	850	900	1100	1430	1500
B	150	200	300	400	450	500	500	650	950
Φ	350	500	600	700	800	900	1000	1200	1500
E	100	100	100	100	100	100	100	100	100
F	225	获取更多信息，请访江苏国耀机械有限公司. 网站 产品咨询 钢体式水膜脱硫除尘器 江苏国耀机械有限公司. 请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务： 询盘报价、价格查询 发送产品资料 与您电话联系 发送 中国粉体网保护您的隐私权：请参阅 我们的保密政策 来了解您数据的处理以及您这方面享有的权利。 您继续访问我们的网站，表明您接受 我们的使用条款 钢体式水膜脱硫除尘器 - 3149 江苏国耀机械有限公司. 的其他产品 FLOW T4—72型离心通风机 T4—72型 9-19、9-26型离心通风机 9-19、9-26型 6-30型离心通风机 6-30型 4-79型离心通风机 4-79型 普通离心式屋顶通风机 WT4-85-11系列 BDW4-87-11系列防爆低噪声屋顶离心通风机 BT35-11、T35-11型轴流风机 GD30K2-12型轴流风机 GD30K2-12型 C4-73、C6-48型排尘离心通风机 C4-73、C6-48型 M9－26型煤粉离心通风机 M9－26型 CP均化库 MF生料均化库 MF 脱硫除尘设备 除尘专用罗茨鼓风机（正压） HS-125 水雾脱硫除尘设备 气箱脉冲袋式收尘器 PPCS32-5 智能化烟气脱硫系统 烟气脱硫装置 电磁阀膜片/脉冲阀膜片/电磁脉冲阀膜片-泊头市鑫泰除尘器厂 各种型号 XJC型系列冲天炉高效除尘脱硫装置 XJC型 烟气脱硫设备 dwyer风阀 DDA 电收尘器、袋收尘器大修改造工程 电磁阀、电磁脉冲阀、脉冲电磁阀-鑫泰环保 各种型号 XST型湿式脱硫除尘器 XST 相关搜索 熔铝炉除尘器 锅炉除尘器 冶金 化工 火电厂 水泥厂 供热 honsonvac中央负压清扫系统 除尘耐高温滤芯 325X1000空气除尘滤筒 除尘滤芯 江西PP喷淋塔阻燃废气塔洗涤喷淋废气处理设备酸雾净化脱硫 空气敲击锤 沧州千诚环保新型复合电捕焦油器 脱硫脱硝除尘器喷淋塔除尘设备 脉冲除尘器 粉体仓泵发送罐 鑫北方气力输送仓式泵 LP型滤泡除尘脱硫塔 高效脱硫除尘器 JTC燃煤锅炉脱硫除尘器 水膜脱硫除尘设备质优价廉 钠基湿法脱硫 衬玻璃钢脱硫除尘器 脉冲布袋除尘器 单机除尘器 旋流式水膜脱硫除尘器 BFRS窑尾袋收尘器 关于我们 联系我们 成为参展商 © 2024 版权所有 - 京ICP证050428号
