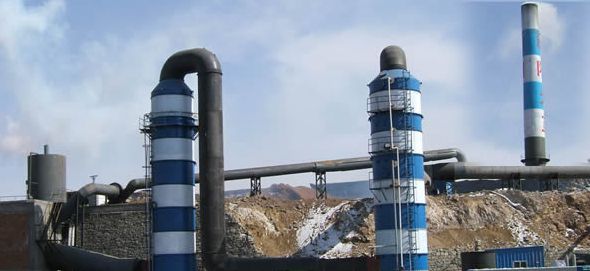

文丘里棒式喷淋脱硫塔

          文丘里棒式喷淋脱硫塔，该脱硫设备是在常规脱硫塔内部设置相应的文丘里平台，由于文丘里结构，使之烟气流速在通过文丘里层时，大大提高了烟气流速，由于浆液的附壁效应，也即在文丘里棒上粘附了脱硫吸收液，当烟气以高速相向接触时，剥离了原来的浆液表面，形成了新的气液接触面，打破了原来的二相传质表面，因而使气液二相传质速率加快，也即提高了SO2的吸收，属于高效脱硫除尘设备

           该脱硫设备是在常规脱硫塔内部设置相应的文丘里平台，由于文丘里结构，使之烟气流速在通过文丘里层时，大大提高了烟气流速，由于浆液的附壁效应，也即在文丘里棒上粘附了脱硫吸收液

          另外在文丘里棒层上部能形成了一个气液湍流层，在这一湍流层中，气液的传质反应非常激烈，与常规的喷淋塔脱硫设备相比，文丘里湍流层以液体包围气体的形式而大大提高了SO2的吸收效果。

          文丘里的另一个优点是改善了脱硫塔内部的气体分布状态，由于配置了文丘里结构，把已合理配置气流分布的情况下，再度优化它的整个横截面上的烟气分布，使均匀进入脱硫塔的烟气由于文丘里棒层的分割作用，把原烟气充分打破，形成多股分流烟气与液体接触，这对充分利用脱硫塔的利用率体现了明显的效果，增加了脱硫设备的脱硫率。

主要技术性能和参数
脱硫效率：93-98%
筒体内上升烟速：2.5-3.5m/s
筒体阻力：1100～1200Pa
