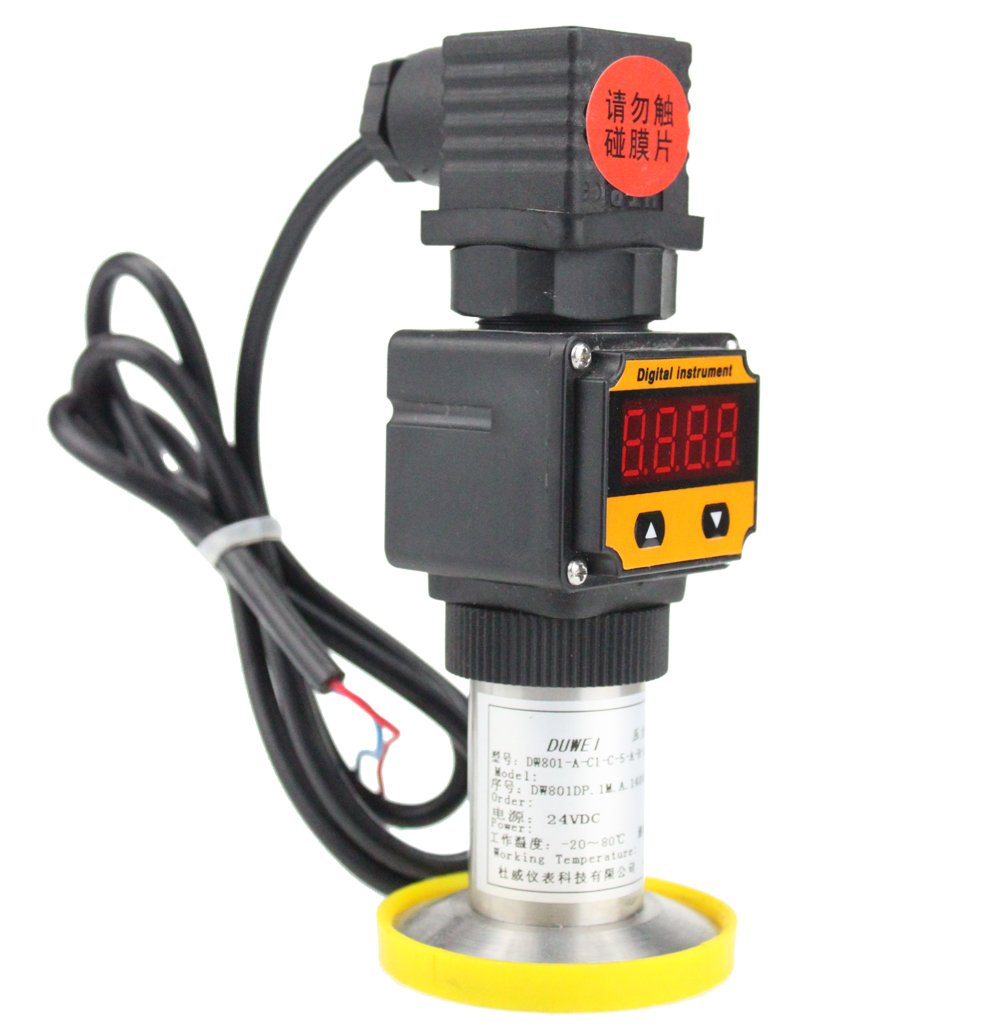

DW801系列
1万元以下
杜威
DW801系列
1391
±0.2%F.S
DW801/3标准型压力变送器测量气体、蒸汽、液体的表压和绝压,能够在过程控制的所有领用使用,先进模块化设计和智能型温度补偿使它能够应用于各种工业环境。
生物制药、机械制造、航空航天、除尘行业、电子电力
除尘除污、环保行业
一、概述
DW801通用型压力变送器测量气体、蒸汽、液体的表压和绝压,能够在过程控制的所有领用使用,DW801的先进模块化设计和智能型温度补偿使它能够应用于各种工业环境。
二、特点
●量程可以由客户指定
●精度优于±0.2%FS
●螺纹、卡箍、法兰多种连接方式
●采用陶瓷或蓝宝石耐高温金属传感器
●常规工作温度-20~80℃
●蓝宝石传感器**可达-100~600℃
●标准4~20mA输出
三、技术指标
●工作压力范围
表压和绝压:0-10、16、25、50、100、200、350、700kpa、
1、2、3.5、7MPa
密封表压和绝压:0-14、20、35、70MPa **220 MPa
●复合表压:-0.1~0.4MPa
●大气压力:80~120KPa
注:可指定压力单位及10Kpa间的任意量程,包括复合压力,
零点迁移和大气压力
●精度等级:±0.2%F.S
●输出信号:电流4~20m,电压:0~5V/0~10V/0.5~10.5
●量程迁移:可做标准量程10:1的迁移
●外壳材质:不锈钢
●工作电压:18-36VDC
●震动影响:任意轴上,200HZ/g为0.014%F.S
●防护等级:IP65
●过程连接:螺纹连接、卫生连接、法兰连接
●材质:外壳不锈钢或铝外壳;连接件316L不锈钢
●接线端子:赫斯曼插头、航空插头、直线电缆
●过载压力: 2~10倍过载(量程越小过载倍数越大)
●零点位置和满量程调节:由电位器调整工厂设置为±0.05mA,
现场可以用互不干扰的电位器微调±5% F.S
●长期稳定性:标准参考状态下校验,小于±0.1% F.S/年
●工作温度范围:一般-20至80℃,高温型-100至600℃
●温度影响:-10至+50℃: 0.7% F.S(**1% F.S)
-20至+80℃: 1.5% F.S(**2% F.S)
●响应时间:1ms
●压力接口:公制螺纹接头:M20*1.5外螺纹或用户指定
英制螺纹接头:G1/4 、G1/2内外螺纹、
1/4NPT内外螺纹接头材料默认为316不锈钢
产品选型:
四、传感器介绍
1.通用的干式陶瓷压阻传感器
陶瓷传感器是一种干式传感器,零点、满量程用激光标定。干式陶瓷传感器的化学稳定性远优于**的不锈钢和其它防腐材料,几乎可以测量所有介质,并且没有灌充液和隔膜系统,体积小,安装方便。量程 0~100KPa到0~60Mpa,介质温度-20~80℃,是通用性*强的压力传感器。
2. 高过载的干式陶瓷电容压力传感器
干式陶瓷电容压力传感器没有液体的传递,过程压力直接作用在陶瓷膜片的前表面,衬底的电极与膜片电极的电容量变化比例与压力大小,使膜片产生0.03mm的位移,电容的变化值经激光微调,传感器专用信号调理电路ASIC放大输出高达4000mV的直流电压,内置的温度传感器不断测量介质的温度并进行温度补偿。过载时,膜片贴到陶瓷衬底上而不会损坏。当压力恢复到正常时,其性能不受任何影响。彻底解决了低量程过载能力差的缺点。标准化的高输出具有极强的抗干扰能力,可进行大的量程迁移(10:1)。传感器具有很高的温度稳定性和时间稳定性,自带温度补偿-20~80℃,并可以和绝大多数介质直接接触。
3.高精度的硅压力传感器
316不锈钢膜片感知过程压力,通过硅油传输到硅膜片的一侧;同时参考压力(大气压,密封压、绝压)作用于膜片的另一侧,压力差产生一个应力场,它使硅膜片一侧压缩,另一侧拉伸。分别处于压缩区的二个应变电阻和拉伸区两个应变电阻感受压力变化引
起阻值变化。这四个电阻组成惠斯登电桥,在恒流源供电情况下,将压力信号转化为电信号。此信号经差分归一化放大器、功率放大器、电压电流转换,变成为与压力成线性对应关系的4~20mA标准输出信号,量程-7KPa~0到35Mpa,精度**可达0.1%,介质温度-20~80℃,加散热片介质温度可达-40~250℃。
4. 耐高温的硅蓝宝石压力传感器
蓝宝石系由单晶体绝缘体元素组成,不会发生滞后、疲劳和蠕变现象,钛合金膜片可以抗强腐蚀性。蓝宝石有着非常好的弹性和绝缘特性,对温度变化不敏感,可在-100℃~600℃的高温条件下,也有着很好的工作特性。量程:0~40KPa到0~160Mpa,过载为10倍量程。另外,硅蓝宝石半导体敏感元件,无p-n漂移,超高稳定性,漂移小于0.1%F.S/年且精度高。
5. 高稳定的溅射薄膜压力传感器
测量膜片为不锈钢类型的弹性膜片材料(17-4PH)耐腐蚀,再注入新的离子束溅射等先进工艺手段和微机械加工方法,制成敏感压力的桥路电阻。无隔离膜片,不用灌油充液,体积小质量轻。没有PN结带来的高、低温误差大和工作温区小的问题。工作条件下精度为±0.25%,高稳定性,测量压力范围宽(0.7MPa~220MPa)。体积小(敏感膜片直径仅为Φ7mm),金属一体化结构,结实可靠。介质温度:-40~80℃,温度漂移小,不受原始贴片方法带来的蠕变、老化缺陷的影响,测量压力稳定性好。
五、产品选型
