下部给矿湿式磁选机
直接联系
梧州市华友磁选机厂
广西
面议
华友磁选
下部给矿湿式磁选机
615
下部给矿湿式磁选机槽体共分三种型式:顺流式(代号S)、半逆流式(代号B)、逆流式(代号N)，用户可根据给矿粒度的大小及所要求的选矿指标，选择适宜的槽体:

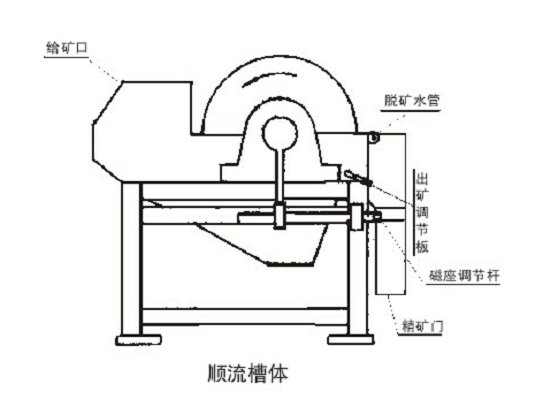

顺流式槽体(S) :
适用于给矿粒度≤6mm，主要用于粗粒矿物的预选、提纯及选厂粗选作业，此槽体精矿品位好。

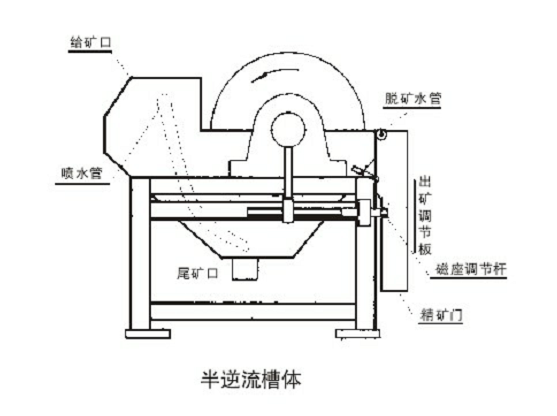

半逆流式槽体(B):
适用于给矿粒度≤0.50mm，主要用于精选作业和尾矿再选提纯。由于该机槽体下部插有喷水管，把矿浆翻滚并冲成松散的悬浮状态，有利于提高选别指标，回收率高，精矿品位好。

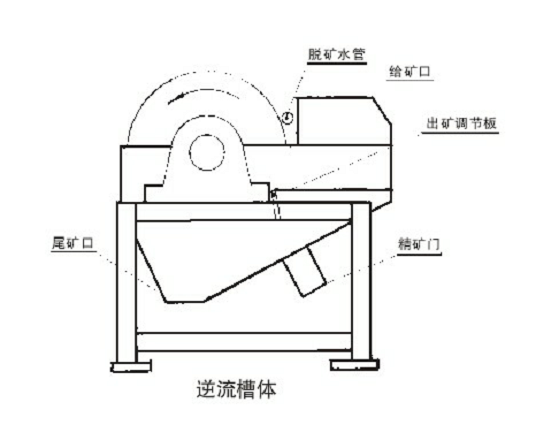

逆流式槽体(N) :
给矿方向与圆筒的转动方向和磁性产品的移动方向相反，它给予精矿较长的滞留选别时间，故精矿品位**，但回收率低,适用于给矿粒度≤3mm。
技术参数 Specification
型号 | 圆筒尺寸（mm) | 处理能力(T/h) | 电机功率(KW) | 筒体转速（r/min) | 尺寸(mm) | 重量（Kg） |
HYB-49 | Φ400×900 | 2-4 | 1.1 | 45 | 1790×850×860 | 450 |
HYB-412 | Φ400×1200 | 3-6 | 1.5 | 45 | 2090×850×860 | 550 |
HYB-59 | Φ500×900 | 4-10 | 1.1 | 42 | 1790×950×1010 | 550 |
HYB-512 | Φ500×1200 | 5-12 | 1.5 | 42 | 2090×950×1010 | 700 |
HYB-69 | Φ600×900 | 8-15 | 1.5 | 38 | 1830×1100×1120 | 600 |
HYB-612 | Φ600×1200 | 15-20 | 1.5 | 38 | 2130×1100×1120 | 750 |
HYB-615 | Φ600×1500 | 18-25 | 2.2 | 38 | 2430×1100×1120 | 850 |
HYB-618 | Φ600×1800 | 20-30 | 3 | 38 | 2730×1100×1120 | 1000 |
HYB-620 | Φ600×2000 | 23-35 | 3 | 38 | 3010×1100×1120 | 1150 |
HYB-7512 | Φ750×1200 | 15-35 | 2.2 | 33 | 2170×1210×1300 | 850 |
HYB-7515 | Φ750×1500 | 20-40 | 2.2 | 33 | 2470×1210×1300 | 1050 |
HYB-7518 | Φ750×1800 | 25-45 | 3 | 33 | 2770×1210×1300 | 1200 |
HYB-7521 | Φ750×2100 | 30-55 | 4 | 33 | 3070×1210×1300 | 1300 |
HYB-912 | Φ900×1200 | 15-35 | 3 | 30 | 2250×1360×1470 | 1050 |
HYB-915 | Φ900×1500 | 20-45 | 3 | 30 | 2550×1360×1470 | 1200 |
HYB-918 | Φ900×1800 | 25-55 | 4 | 30 | 2850×1360×1470 | 1450 |
HYB-921 | Φ900×2100 | 30-60 | 4 | 30 | 3150×1360×1470 | 1650 |
HYB-1012 | Φ1000×1200 | 25-55 | 3 | 25 | 2250×1450×1620 | 1250 |
HYB-1015 | Φ1000×1500 | 35-70 | 4 | 25 | 2550×1450×1620 | 1500 |
HYB-1018 | Φ1000×1800 | 45-90 | 4 | 25 | 2850×1450×1620 | 1800 |
HYB-1021 | Φ1000×2100 | 55-110 | 5.5 | 25 | 3210×1450×1620 | 2200 |
HYB-1024 | Φ1000×2400 | 65-125 | 5.5 | 25 | 3510×1450×1620 | 2500 |
HYB-1215 | Φ1200×1500 | 50-90 | 4 | 20 | 2620×1690×1820 | 2500 |
HYB-1218 | Φ1200×1800 | 55-100 | 5.5 | 20 | 2920×1690×1820 | 2800 |
HYB-1221 | Φ1200×2100 | 60-110 | 5.5 | 20 | 3220×1690×1820 | 3000 |
HYB-1224 | Φ1200×2400 | 70-130 | 7.5 | 20 | 3520×1690×1820 | 3300 |
HYB-1228 | Φ1200×2800 | 85-140 | 7.5 | 20 | 3920×1690×1820 | 3600 |
HYB-1230 | Φ1200×3000 | 90-150 | 7.5 | 20 | 2620×1690×1820 | 3800 |
HYB-1240 | Φ1200×4000 | 120-180 | 15 | 16 | 2620×1690×1820 | 5200 |
HYB-1526 | Φ1500×2600 | 80-150 | 15 | 16 | 4000×2200×2100 | 3800 |
HYB-1528 | Φ1500×2800 | 100-170 | 15 | 16 | 4200×2200×2100 | 4100 |
HYB-1530 | Φ1500×3000 | 130-200 | 15 | 16 | 4400×2200×2100 | 4400 |
HYB-1535 | Φ1500×3500 | 150-240 | 18.5 | 16 | 4900×2200×2100 | 5000 |
HYB-1540 | Φ1500×4000 | 180-280 | 18.5 | 16 | 5500×2200×2100 | 5500 |
HYB-1545 | Φ1500×4500 | 300-380 | 18.5 | 16 | 6200×2310×2110 | 8.6 |
HYB-1550 | Φ1500×5000 | 350-400 | 22 | 16 | 6200×2310×2110 | 8.9 |
HYB-1560 | Φ1500×6000 | 400-480 | 30 | 16 | 7200×2310×2110 | 9.5 |
HYB-1840 | Φ1800×4000 | 380-450 | 22 | 12 | 5800×2780×2530 | 9.7 |
HYB-1845 | Φ1800×4500 | 420-500 | 30 | 12 | 6300×2780×2530 | 10.2 |
HYB-1850 | Φ1800×5000 | 480-550 | 30 | 12 | 6800×2780×2530 | 10.5 |
HYB-1860 | Φ1800×6000 | 550-620 | 37 | 12 | 7800×2780×2530 | 11 |
