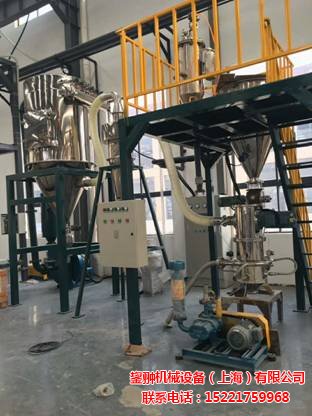

负压输送机型号:YCD180型;YCD250型;YCD320型;YCD430型;YCD560型;YCD800型;
1、负压输送机是通过负压对物料进行送的,输送过程采用的是密闭式管道输送,没有粉尘的泄漏;输送物料颗粒大小从 0.2 微米到 1 毫米,而我们采用进口 滤材制 作的 Ti07 型过滤器,过滤比率 99.99%,不会有粉尘透过过滤器泄漏 到环境中。 系统在运行过程中噪音小于 70 分贝。
2、工作原理:
负压输送机在真空下形成一股负压气流,在这种气流作用下,被输送的物料瞬 间 通过吸料的软管或管子将散装物料输送到另一个容器中。由于物料在输送过 程中 始终处于真空状态,因此,即使发生管道泄漏,也不会将物料泄漏到周围 的环境中。
工作顺序:
A 、罗茨风机工作使真空输送设备的分离容器产生真空。将物料从进料口通过吸料软管与吸入口吸入
B、在分离容器的过滤仓内分离空气与物料,将物料收集在料仓中。旋风分离器 阻止细小粉末进入过滤器,以提高过滤器的效率。
C、料仓充满物料时,转换器自动关闭,输送设备内的压力达到平衡。放料阀开启,料通过出料口流出,并直接落入储料容器。
E、 出料舱关闭,整个输送流程再次启动。
3、设备构件
该设备主要由罗茨风机,过滤仓与过滤器,反冲气囊,分离仓,料仓,气控下 料 阀,气控振动器,快开式连接卡箍、密封圈(天然硅橡胶),气控控制器, 以及 连接系统共同组成。
4、产品特点:
简单:PLC自动控制 ;卫生:符合 GMP 标准,满足 CIP 要求; 清洁:无尘操作,输送过程不会对周围环境造成污染; 经济:维护费用低; 安全:工作过程无热量产生、安全防爆。
项目/型号 | YCD180型 | YCD250型 | YCD320型 | YCD430型 | CD560型 | YCD800型 | |
压缩空气 | 压力 | 0.5-0.8Mpa | 0.5-0.8Mpa | 0.5-0.8Mpa | 0.5-0.8Mpa | .5-0.8Mpa | .5-0.8Mpa |
压力 | 耗气量 | 0.4M3/min | 0.7M3/min | 1.3M3/min | 2.7M3/min | 3.6M3/min | 4.5M3/min |
输送能力 | 0.1-0.5T/h | 0.3-0.8T/h | 0.5-1.2T/h | 1.3-3.5T/h | 2.5-6.0T/h | 5.0-10.0T/h | |
过滤器 | Ti07德国进口滤芯,PTFE滤芯,Ti烧结式滤芯 | ||||||
过滤面积 | 0.33M2 | 0.33M2 | 0.99M2 | 2M2 | 2.3M2 | 3.3M2 | |
吸料口经 | DN38 | DN50 | DN75 | DN100 | N100 | DN150 | |
下料口径 | φ150 | φ150 | φ200 | φ200 | φ250 | φ300 | |
真空料仓容积 | 7L | 18L | 35L | 56L | 96L | 250L |
