垂直斗式提升机
直接联系
鹤壁市兰大通用机械有限公司
河南
面议
兰大通用
垂直斗式提升机
1320
垂直斗式提升机
重点参数
产品简介
垂直斗式提升机与常用的振动提升机工作原理完全不同，它是一种垂直提升设备，被用来提升各种散状物料，专注于粮食行业物料提升输送，主要型号有：PL250、PL350、PL450、NE、TD、TH。输送量每小时可达22-100立方米，输送高度约在4-30米。
设备介绍
垂直斗式提升机与常用的振动提升机工作原理完全不同，它是一种垂直提升设备，被用来提升各种散状物料，专注于粮食行业物料提升输送，主要型号有：PL250、PL350、PL450、NE、TD、TH。输送量每小时可达22-100立方米，输送高度约在4-30米。
技术参数
| 提升机型号 | PL-250 | PL-350 | PL-450 | ||||
| ξ=0.75 | ξ=1 | ξ=0.85 | ξ=1 | ξ=0.85 | ξ=1 | ||
| 输送能力(m3/h) | 22.3 | 30 | 50 | 59 | 85 | 100 | |
| 料斗 | 容量(l) | 3.3 | 10.2 | 22.4 | |||
| 斗距(链节距）mm | 200 | 250 | 320 | ||||
| 料斗链条重量(Kg/m) | 36 | 64 | 92.5 | ||||
| 链条规格（小轴径X节距X允许拉力）mm | 20x200x1600 | 20x250x2500 | 24x320x2500 | ||||
| 链齿 轮数 | 传动链轮 | 8 | 6 | 6 | |||
| 拉紧链轮 | 6 | 6 | 6 | ||||
| 料斗运动速度(m/s) | 0.5 | 0.4 | 0.4 | ||||
| 传动链轮轴转数(r/min) | 18.7 | 15.5 | 11.8 | ||||
| 一般材料的块度(mm) | 55 | 80 | 110 | ||||
| *大块度（含量不超过10%) mm | 75 | 110 | 150 | ||||

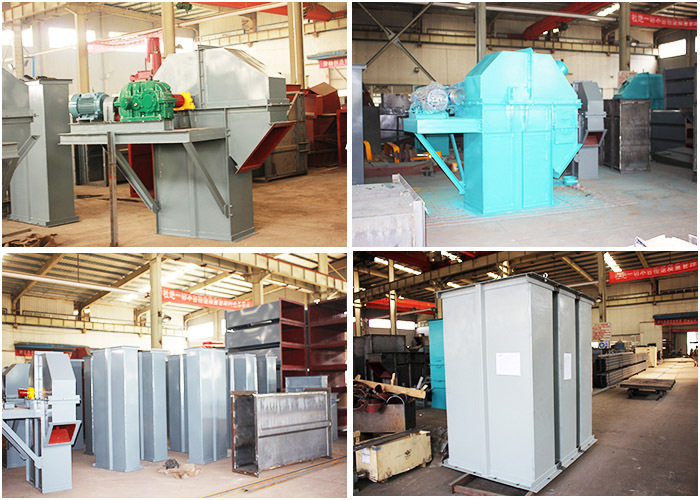

实拍图片
粮食斗式提升机
粮食斗式提升机

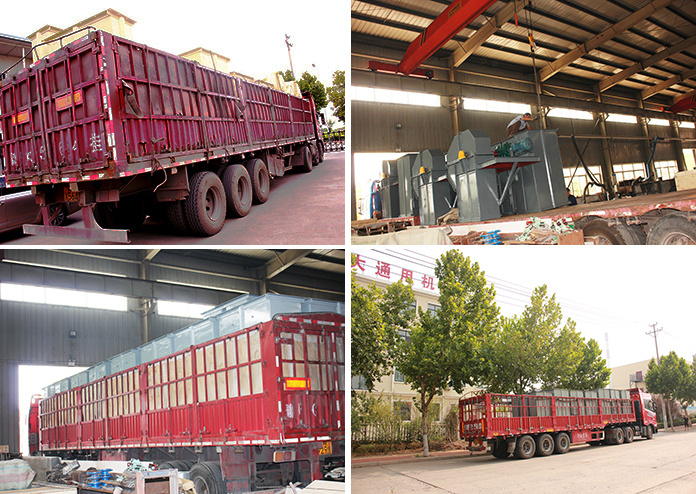

粮食斗式提升机发货
设备优势
垂直斗式提升机为垂直斗式提升机，适用于向上输送粉状，小块状的无磨琢性或半磨琢性的散装材料，如煤、水泥、矿石等，特点为快速离心卸料,因此允许输送温度较高和磨琢性物料。D型由于采用胶质输送带，不适于输送大块的磨琢性高及阻力大的材料，输送特的温度不得超过80℃。PL为慢速重力卸料，采用链板为输送机构，适合输送比重比较大的温度较高的物料（200℃－250℃）。
PL型共有三种型号规格：PL250、PL350、PL450
PL型输送范围为22-100米3/小时，输送高度约在4-30米
设备原理
（1）快速离心式卸料：允许输送温度较高和磨琢性物料。
（2）慢速重力卸料：采用链板为输送机构，适合输送比重比较大的，温度较高的物料（200℃－250℃）。
斗式提升机料斗把物料从设备底座下储藏中舀起，随着牵引构件提升到设备顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内，完成卸料。带传动（牵引构件）的斗式提升机的传动带一般采用橡胶带，装在下面或上面的传动滚筒和上下面的改向滚筒上。链传动（牵引构件）的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止提升过程中物料粉尘飞扬。
