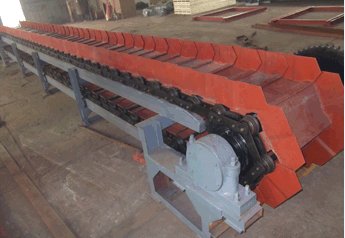

轻型板式给料机

GBQ50-12

直接联系

新乡市华维机械设备有限公司

新乡华维

产品规格型号

参考报价：

1-5万元

品牌：

华维机械

型号：

GBQ50-12

关注度：

2799

创新点：

适用于输送给料粒度160mm以下的块状及粉状物料。长短距离运输皆可。在矿山、选煤厂、化工、水泥、建材行业，被广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装，也可倾斜安装，其*向上倾角20度。一般适应松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的物料。

应用行业：

典型用户：

产品介绍

板式给料机一般分为重型、中型和轻型三种，是选矿厂常用的给料设备

轻型板式给料机系连续给料机械，适用于输送给料粒度160mm以下的块状及粉状物料。长短距离运输皆可。在矿山、选煤厂、化工、水泥、建材行业，被广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装，也可倾斜安装，其*向上倾角20度。一般适应松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的物料。

中型板式给料机，适用于输送给料粒度400mm以下的块状物料。在矿山、选煤厂、化工、水泥、建材等行业，被广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装，也可倾斜安装，其*向上倾角20度。一般适应松散密度小于12400kg/m3、块重小于500kg、温度400℃以下的物料。

重型板式给料机是运输机械的辅助设备，该机在大型选矿厂破碎分级车间及水泥、建材等部门，作为料仓向初级破碎机连续和均匀给料之用，也可用于短距离输送粒度与比重较大的物料。可水平安装，也可倾斜安装，*倾角12度。要求避免物料不能直接打击到给料机上，料仓不允许出现卸空状态。

各种型号的板式给料机按传动方式分右式传动和左式传动，顺物料运行方向，传动系统在机器右侧的为右式传动，反之为左式传动。

GBQ型轻型板式给料机

型号				GBQ50-6	GBQ50-9.5	GBQ50-12	GBQ50-14	GBQ80-6	GBQ80-10	GBQ80-12
规格				500×6000	500×9500	500×12000	500×14000	800×6000	800×10000	800×12000
主要技术特性	链板	宽度mm		500				800
		轴距mm		6000	9500	12000	14000	6000	10000	12000
		速度m/s		0.16		0.1	0.16
	总速比			124.11		182.81	124.11
	给料粒度mm			≤160
	给料能力m3/h			60		41	60	107
	外形尺寸 mm		长	7476	10976	14276	15476	7476	11476	13476
			宽	2745	2720	2796	2826	3045		3126
			高	980
	总重t			3.894	5.048	6.103	7.315	4.274	5.832	8.556
	减速器	型号		ZL50
		速比		31.5		46.4	31.5
	电动机	型号		Y160M-6			Y160L-6	Y160M-6		Y160L-6
		功率kW		7.5			11	7.5		11
		转速 r/min		960			970	960		970
说明

注：
1、本设备分左、右两种传动形式。订货时不注明，按右传动供货。
2、传动装置在物料运行方向右侧者为右传动，反之为左传动。
3、型号说明：
G-给料机
B-板式
Q-轻型
50-链板宽cm
6-轴距m

GBH型中型板式给料机

型号				GBH80 -2.2	GBH80 -4	GBH80 -15		GBH100 -1.6	GBH100 -3		GBHl00 -12	GBHl20 -1.8	GBHl20 -2.2
规格				800× 2200	800× 4000	800× 15000		1000× 1600	1000× 3000		1000× 12000	1200× 1800	1200× 2200
主要技术特性	链板	宽度 mm		800			1000			1200
		轴距 mm		2200	4000	15000		1600	3000		12000	1800	2200
		速度 m/s		0.025-0.15							0.1693-0.0085	0.025-0.15
	总速比
	给料粒度mm			300～400		≤300			≤350			300～400
	给料能力 m3/h			15-91		6.5,128		22-131			10-192	35-217
	外形尺寸 mm		长	3840	5640	17018		3240	4640		14018	3440	3840
			宽	2853	2826	4046		3026	3114		4246	3313	3314
			高	1185		1495		1235	1235		1495	1285
	总重t			3.722	4.903	21.502		3.561	4.548		19.405	3.965	4.238
	减速器	型号		SKH350		7160		SKH350			ZL60	SKH350
		速比		31.15		45		31.15			45	31.15
	电动机	型号		Y132M-4		JZTT61 -4/6		Y132M -4	Y160M -6		JZTT61 -4/6	Y160M-6
		功率kW		7.5		15/10		7.5			15/10	7.5
		转速 r/min		1440		1200～ 700～60		1440	970		1200～ 700～60	970
说明						配调速电机					配调速电机

注：
1、本设备分左、右两种传动形式。订货时不注明，按右传动供货。
2、传动装置在物料运行方向右侧者为右传动，反之为左传动。
3、用户需要调速电机，可另行协商。
4、型号说明：
G-给料机
B-板式
H-中型
80-链板宽cm
2.2-轴距m

GBH型中型板式给料机

型号				GBHl20 -2.6	GBHl20 -3	GBHl20 -4	GBHl20 -4.5	GBHl20 -4.5	GBHl20 -6	GBHl50 -4.5	GBHl50 -7
规格				1200× 2600	1200× 3000	1200× 4000	1200× 45000	1200× 4500	1200× 6000	1500× 4500	1500× 7070
主要技术特性	链板	宽度 mm		1200						1500
		轴距 mm		2600	3000	4000	4500	4500	6000	4500	7070
		速度 m/s		0.025-0.15				0.2 ～0.01	0.0058 ～0.04	0 ～0.157
	总速比							163.6
	给料粒度mm			300～400				≤350	≤400	≤350
	给料能力 m3/h			35-217				14～289	9～63	0～421
	外形尺寸 mm		长	4240	4640	5640	6140	6140	7640	6940	9910
			宽	3313		3314		3576	3549	2400
			高	1285				1310	1253	3225
	总重t			4.572	4.886	5.706	6.114	7.26	8.061	20.066	26.008
	减速器	型号		SKH350				ZL50	ZS75
		速比		31.15				41.52	56
	电动机	型号		Y160M-6				JZTT52 -4/6	Y160L-8
		功率kW		7.5				11/7.5	7.5
		转速 r/min		970				60-1200	720
总图号				702-7P	702-8P	702-9P	702-10P	D17P	D20P	D129P	D130P
说明								配调速电机		液压马达驱动，需从国外购进

GBZ型重型板式给料机

型号				GBZl20 -4.5	GBZl20 -5	GBZl20 -5.6	GBZl25 -6	GBZl20 -8	GBZl20 -8.7	GBZl20 -10
规格				1200× 4500	1200× 5000	1200× 5600	1200× 6000	1500× 8000	1200× 8700	1200× 10000
主要技术特性	链板	宽度 mm		120
		轴距 mm		4500	5000	5600	6000	8000	8700	1000
		速度 m/s		O．05
	总速比			896.89
	给料粒度mm			≤500
	给料能力 m3/h			100
	外形尺寸 mm		长	6983	7593	8183	8683	10533	11383	12583
			宽	5228				5293
			高	2080
	总重t			31.279	33.437	34.321	35.9	41.342	43.164	46.962
	减速器	中心距 mm		1100
		速比		276.82
	电动机	型号		Y160L-4				Y180L-4
		功率kW		15				22
		转速 r/min		1460				1470
说明

注：
1、本设备分左、右两种传动形式。订货时不注明，按右传动供货。
2、传动装置在物料运行方向右侧者为右传动，反之为左传动。
3、用户需要调速电机，可另行协商。
4、型号说明：
G-给料机
B-板式
Z-重型
120-链板宽cm
5-轴距m

GBZ型重型板式给料机
