产品简介

FU型链式输送机（简称“链运机”）是我公司引进日本大同及椿本株式会社的先进技术，结合国内同类产品的优点，总结一般输送设备在实际应用中存在的问题，综合开发出目前国内较为完善的新一代输送设备。其原理先进，结构新颖合理，高效节能。是替代螺旋输送机的一种理想产品。已广泛应用于建材、化工、火电、粮食加工、矿山、机械、冶炼、交通、港口、输送等行业。

产品用途

      粮食加工、矿山、机械、冶炼、交通、港口、输送等行业。

FU型链式输送机可输送粉状、粒状、小块状物料一千余种，典型的有：

水泥成品、水泥生料、黄砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、苏打粉、纯碱、石墨、塑料颗粒、聚乙烯、树脂、硫酸钾、硫化铵、粘土粉、石英砂、铁矿粉、碎炉渣、食盐、淀粉、小麦、棉籽、碎饲料、麦牙糖、稻谷、玉米、大豆等。

产品特点

Fu型链式输送机产品特点：

1、输送能力大。输送机允许在小容量空间内输送大量物料，输送能力达6m3/h~600m3/h。

2、输送能耗低，借助物料的内摩擦力，变推却物料拉动，使其与螺旋输送机相比节电40%~60%。

3、密封和安全，全密封的机壳使粉尘无缝可钻，操作安全，运行可靠。

4、使用寿命长，合金钢材经先进的热处理手段加工而成的输送链，其正常寿命>5年，链上的滚子寿命（根据不同物料）≥2~3年。

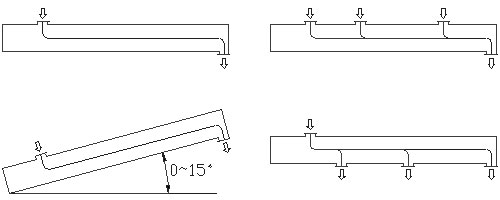

5、工艺布置灵活，可高架、地面或地坑布置，可水平或爬坡（≤150）安装，也可水平加爬坡安装，可多点进出料。

6、使用费用低，节电且耐用，维修少，能确保主机的正常运转。

7、系列齐全，Fu系列有Fu150、Fu200、Fu270、Fu350、Fu410、Fu500、Fu600和Fu700等各种型号，并均可提供单向输送和双向输送。

8、输送颗粒状物料不易破碎。

Fu型链式输送机主要部件结构特点

1、头节：采用端面螺栓联接，便于装拆。

2、中间节：机壳折边，且采用螺栓组装，外形美观、便于组装，中间导轨采用耐磨方钢，延长使用寿命。

3、尾节：采用螺杆张紧装置。

4、头尾轮：采用ZG340-640，正火及齿面淬火HRC40~45

5、输送链：链板采用45#            HRC36~40

       销轴采用40cr           HRC38~42

       滚子采用40cr           HRC46~50

       套筒采用20#（渗碳）    HRC48~52

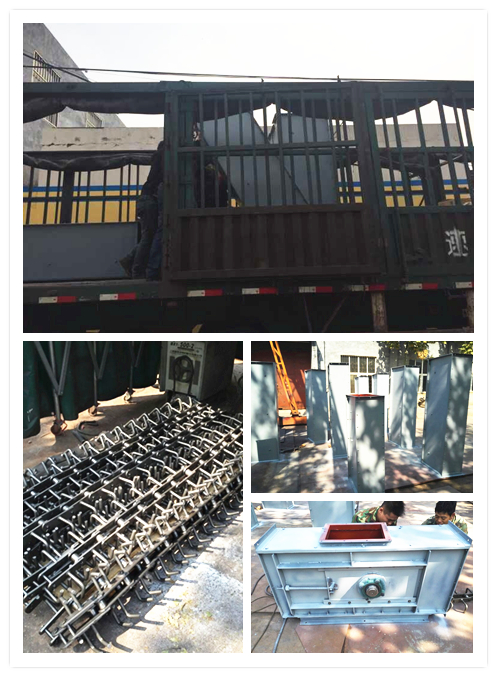

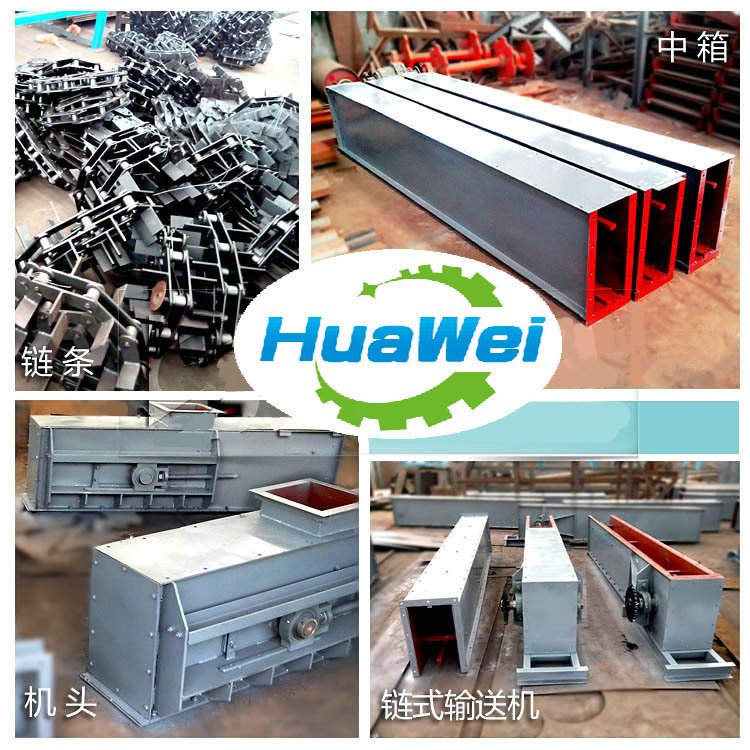

产品图例

结构图表

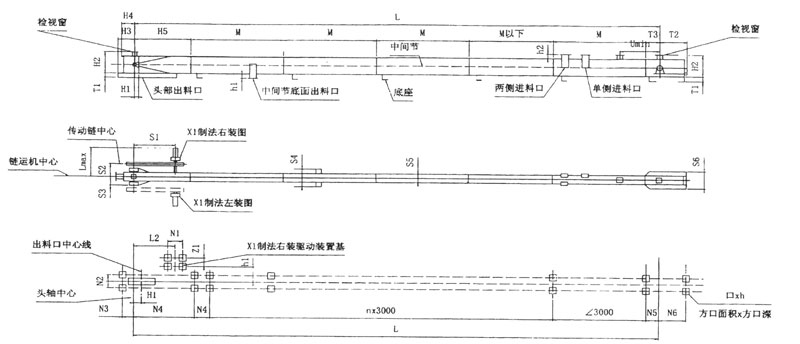

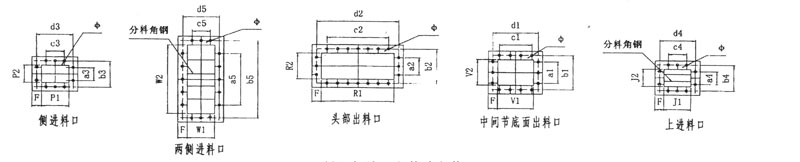

FU型链式输送机外形和基础安装图:

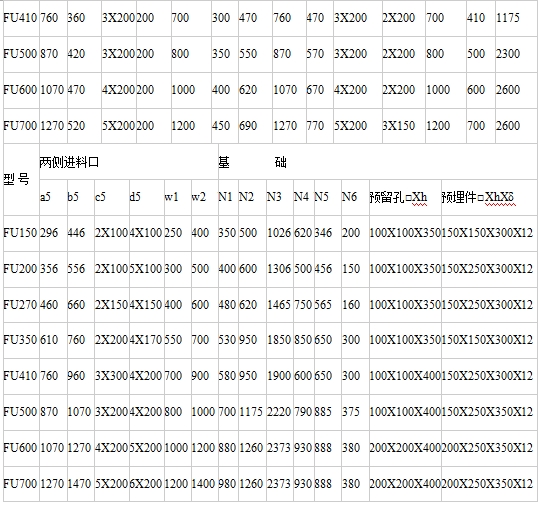

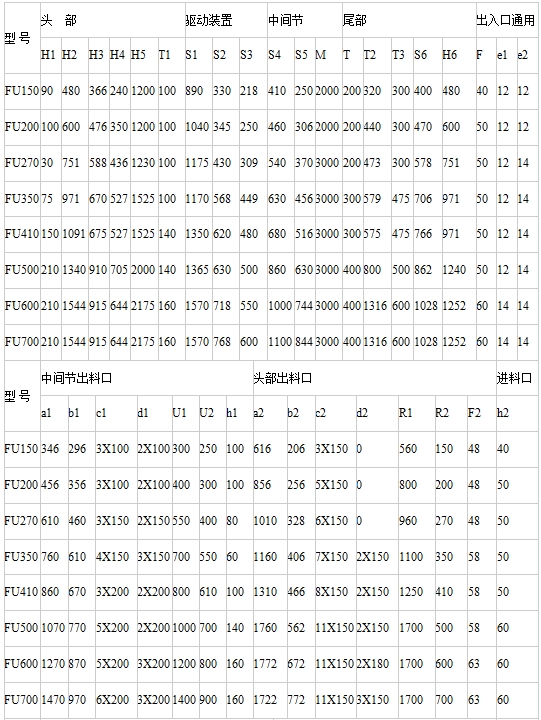

FU型链式输送机外形及基础尺寸表：

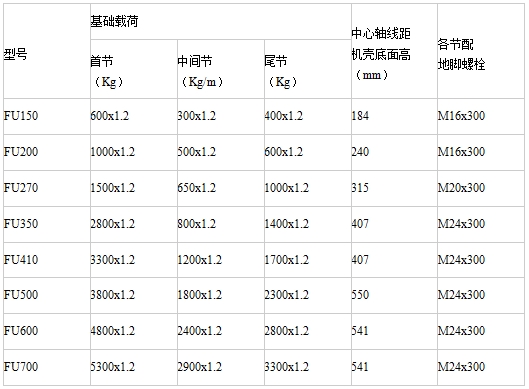

FU型链式输送机基础载荷和地脚螺栓配备表：

注：1、驱动装置的基础载荷根据所选驱动装置的型号来定
2、若采用预埋件作基础联接，则不选用地脚螺栓

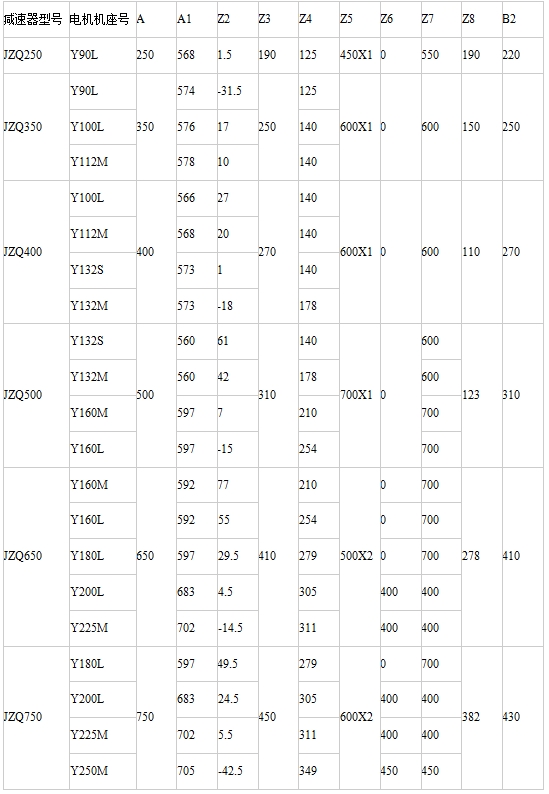

FU型链式输送机驱动装置基础尺寸表：

说明：Z1=S2+B2-30
选用ZQ850-ZQ100减速器、ZSY系列减速器、摆线针轮减速器时，请与本公司技术部联系。

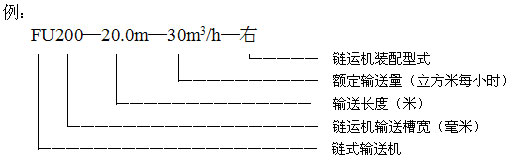

产品型号参数

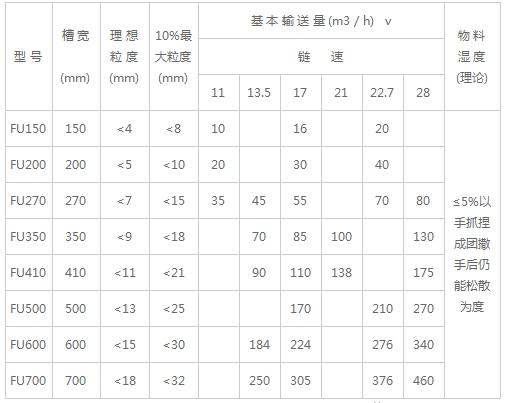

表1：FU型链式输送机的机型种类及技术参数：

基本输送量是以水泥等为物料制定的，实际输送量可掌握在此表中推荐值小0～20%范围内。当用于其他行业输送磨西德福滤芯琢性小，且温度＜60℃的物料时，链速还可加快（*快链速可达40m/min，参见表2）。具体可与公司技术部联系。

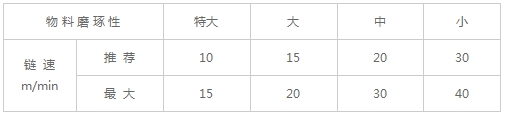

表2：输送不同磨琢性物料时所推荐的链速

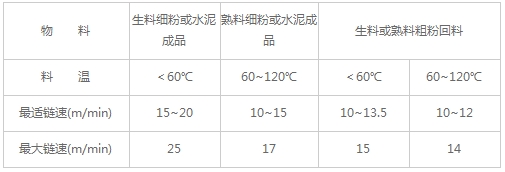

表3：输送水泥生熟原料和成品粉料的*适链速注：

表4：倾斜输送时的折扣系数η值

注：当FU链式输送机倾斜放置时，输送量将减少，这时，实际输送能力为表1的数值乘以折扣系数η值。
