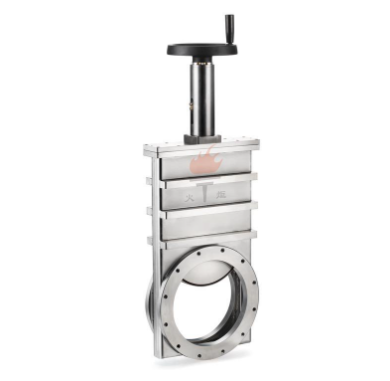

CC型系列手动超高真空插板阀

直接联系

宁波市仪表阀门厂

浙江

产品规格型号

参考报价：

面议

型号：

CC型系列手动超高真空插板阀

关注度：

721

产品介绍

适用范围(Pa) 105~1.3X10-7
阀门漏率(Pa.L/S) DN≤200时为≤1.3X10-7 DN≥250时为≤6.7x10-7
阀门烘烤温度(C) ≤150(传动装置除外)
开阀时阀板两侧压力差(Pa) ≤2.7X103
阀板密封件标准出厂氟橡胶
轴封处密封件不锈钢波纹管
安装位置垂直或水平，不可倒装

CC型系列超高真空插板阀是通过手轮以螺杆传动，经传动杆推（拉）动连杆机构，驱动阀板沿轴向运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。在结构设计上合理，在外观上美观，并具有动作平稳，体积小，流量大，使用可靠，密封性能好和寿命长等优点，能广泛应用于超高真空设备中。适用的工作介质为洁净的空气及非腐蚀性气体。

外形尺寸

型号	通径(DN)	A	B	C	D	E	L	φN	F
CC-50	50	98	64	88	41	153	410	100	50
CC-63	63	130	64	124	54	170	380	100	50
CC-80	80	166	77	140	61	210	530	100	50
CC-100	100	186	77	160	72	230	552	100	50
CC-150	150	234	77	207	96	307	673	125	63
CC-200	200	280	77	254	121	382	776	125	63
CC-250	250	342	80	312	148	462	892	200	80

获取更多信息，请访宁波市仪表阀门厂网站
