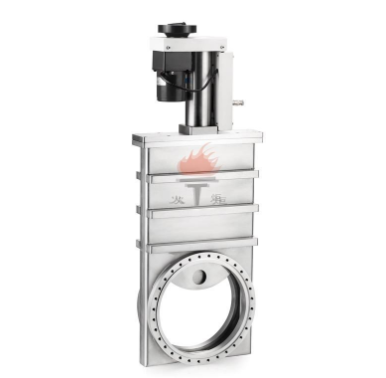

CCD型系列电动超高真空插板阀是利用螺杆电动推动,密封轴(杆)做轴向运动，推(拉)动举升机构,带动驱动体沿轴向运动，当定位板运动到止动块时，密封压板和支撑板停止轴向移动，而卧在密封压板和支撑板球窝内的钢球被驱动体推出球窝,从而使支撑板和密封压板背离驱动体,而压向阀门]法兰的支撑面和密封面，当钢球完全离开球窝而位于支撑板和密封压板的平面上时，压紧力达到**，阀门被完全关闭,当驱动体被拉动向后运动时，由于密封压板和支撑板与法兰面间摩擦力很大，钢球被驱动体拉回球窝,密封压板和支撑板在中心弹簧的作用下，压向驱动体，随驱动体- -同向后运动，离开法兰孔口，使阀门完全打开。 适用的工作介质为洁净的空气及非腐蚀性气体。

• 适用范围(Pa) 105~1.3X10-7

• 阀门漏率(Pa.L/S) DN≤200时为≤1.3X10-7 DN≥250时为≤6.7x10-7

• 阀门烘烤温度(C) ≤150(传动装置除外)

• 开阀时阀板两侧压力差(Pa) ≤2.7X103

• 电源电压 标准出厂:AC220V/50Hz特殊指定:①AC110V;②DC24V;③DC12V等

• 开启或关闭时间S ≤50
