AZR-300复合根系系统

一、应用

AZR-300复合根系系统集成微根窗研究中拍摄和扫描式技术于一体，结合根系拍摄和扫描各自优势，实现在微根窗管中任意切换拍摄和扫描两种方式，从而能快速、清晰获取植物根系整体和局部图片。拍摄法对很小的细根和根毛有良好的分辨率，适合研究根系的动态包括生长、发育、死亡、寿命、数量动态、营养吸收；扫描获取根系图像面积大，很适合研究根系生态、生物量；结合两种技术优势于一体将极大满足研究需求。

二、原理

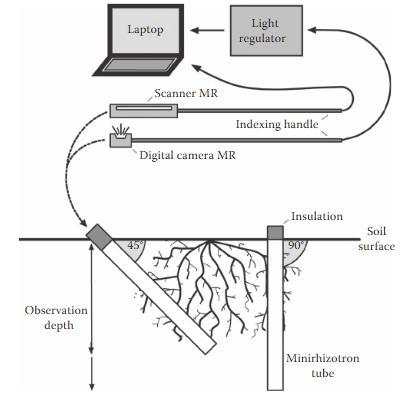

AZR-300复合根系系统采用微根窗拍摄和扫描技术，由一个插入土壤中的取景头管、摄像头和扫描仪、标定手柄、图像采集存储系统组成。将取景头伸入埋设在根系周围的透明管内，旋转探头拍摄或选择扫描式对根系局部区域特写拍照后存储，下载图像文件并借助专业根系分析软件系统对混合图像进行分析，从而跟踪了解其生长过程。

三、技术指标

AZR-300复合根系集成拍摄和扫描于一体，可任意切换两种根系图片获取方式。

拍摄技术参数

根系图像捕获系统：

工作方式：360度旋转摄像

PAL制式彩色摄像头，分辨率可达3840*2880(4800dpi) 实时清晰显示土壤根系和动物情况

图像抓取系统：触屏平板电脑，10英寸显示屏，可以控制切换白光和紫外光源，紫外光用以辨别活根和死根。

拍照视野： 20mm×16mm

扫描技术参数

柱型设计的360度旋转光电耦合主机，可对根系和土壤状态进行不变形的线性数据获取

**可获得1200Dpi高清图像

无损线性扫描

光学分辨率可选100、300、600、1200Dpi

一次获取数据尺寸：21.56cm×18.3cm

主机获取速率：30秒（依据选择不同Dpi）

图片分析软件

专业进口图像分析软件，可多幅图片同时分析

可监测分析参数：细根长、细根直径、细根面积、细根总长、细根总面积、细根平均直径、细根数量及生物量、细根寿命、细根周转率

四、微根窗根际参数

微根窗法，实现连续、非破坏的测量植物根系特征，广泛应用于农业、人工林、原始生态系统。微根窗技术提高了我们对根系系统的认识，如根现存量、

★ 根生产量、

★ 根寿命

★ 根寄生物

★ 根和菌丝体相互作用、

★ 根系物候

★ 根分布。
