固体绝缘材料相比电痕化指数测定仪

1. 定义与核心用途

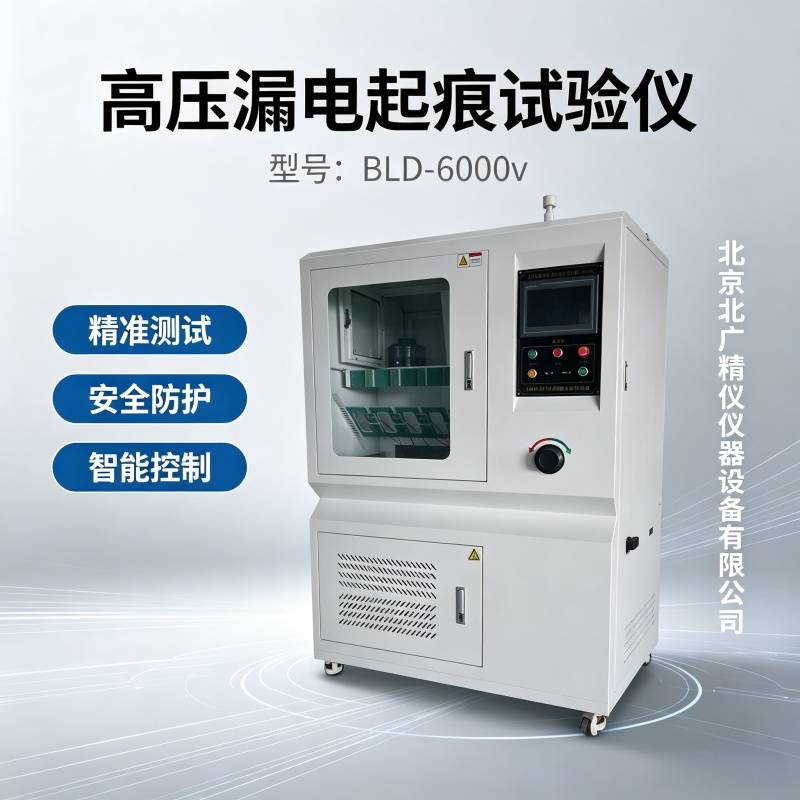

高压耐电痕化和蚀损试验仪是用于评估电气绝缘材料在潮湿含杂质环境下耐高压性能的设备，通过模拟工频（45-65Hz）条件下的液体污染物泄漏场景，测试材料表面因放电形成的导电通道（电痕化）及材料损耗（蚀损）程度。其核心应用包括：

l电工电子产品：如继电器插座、转换开关盖等绝缘部件的质量检测。

l家用电器：评估绝缘材料在潮湿环境下的长期稳定性。

l新兴领域：电动汽车高压快充系统（600V以上）的绝缘材料耐压测试。

2. 技术参数与测试标准

l电压范围：100V～6.0KV±5%可调，支持交直流切换。

l控制精度：采用西门子PLC和高精度蠕动泵，滴液≤0.5%。

l安全保护：电流≥60mA持续2秒自动切断，配备门开关联锁和排风系统。

l符合标准：

GB/T6553-2024（新标准，等同IEC60587:2022）

ASTM D2303-2003（美国材料试验标准）。

3. 操作流程与注意事项

l试验步骤：

1.将试样倾斜安装（通常30°角），滴液管以30±5秒间隔滴落污染液。

2.逐步升压至设定值（如2.5KV），持续观察电痕形成。

3.记录电流变化，达到60mA阈值时终止试验。

l关键注意事项：

环境控制：温度20-25℃，湿度≤60%，避免电磁干扰。

设备维护：每月检查漏电保护器，污染液槽需用316不锈钢材质防腐蚀。

4. 应用领域与行业标准演进

l重点行业：

电力设备：绝缘子伞套在盐雾环境下的蚀损测试。

新能源汽车：高压电池包绝缘材料的耐电痕化验证。

l标准更新：

GB/T6553-2024新增逐级升压法，更严苛模拟实际工况。

要求设备具备高压真空切断技术，提升测试安全性。

高压耐电痕化和蚀损试验仪操作与维护指南

一、标准操作流程

1.试样准备

l选取5个尺寸为50mm×120mm、厚度6mm的试样（其他厚度需在报告中注明），使用异丙醇和蒸馏水依次清洗去除污染物。清洗后需避免二次污染，若污染液无法湿润表面，需用400目砂纸打磨至无光泽状态并再次清洗。

l试样需在（23±2）℃、50%RH环境中调节24小时以稳定性能。

2.参数设置与安装

l根据标准（如GB/T6553-2024）设置电压（100V～6.0KV可调）、滴液间隔（30±5秒）及污染液电阻率（3.95Ω·m）。

l将试样倾斜30°安装，滴液管对准试样表面，电极间距按标准调整（通常为4.0mm±0.1mm）。

3.试验执行

l逐步升压至设定值（如2.5KV），观察电流变化。当电流≥60mA持续2秒时，设备自动切断并记录电痕时间。

l使用0.1%氯化铵溶液作为污染液，滴液量需通过滤纸控制（八层滤纸厚度0.20mm±0.02mm）。

二、日常维护要点

1.环境与设备保养

l保持实验室温度20-25℃、湿度≤60%，避免电磁干扰。

l每月检查漏电保护器功能，污染液槽需采用316不锈钢材质防腐蚀，使用后及时清洗。

2.关键部件维护

l滴液系统：定期校准蠕动泵，确保滴液≤0.5%；检查滴液管是否堵塞。

l电极：试验后清洁电极表面残留物，避免氧化影响导电性。

3.安全措施

l试验前确认门开关联锁正常，排风系统运行良好；高压操作时需佩戴绝缘手套。

三、常见故障处理

故障现象 可能原因 解决方法

开机无电源指示 保险丝损坏/电源变压器故障 更换同型号保险丝或检查变压器输出

电压输出不稳定 电源模块接触不良 联系售后检修电压调节器

电痕试验重复性差 试样表面处理不规范 严格按标准清洁试样并校准电极间距

污染液滴液异常 蠕动泵故障/管路堵塞 校准泵速或更换滴液管

四、注意事项

标准更新：GB/T6553-2024新增逐级升压法，需调整设备参数设置。

数据记录：每次试验后保存电流-时间曲线，便于分析材料耐电痕化趋势。

人员培训：操作人员需熟悉高压安全规程，定期进行设备操作复训。

聚合物绝缘材料漏电起痕试验仪详解

一、定义与用途

漏电起痕试验仪是专用于评估固体绝缘材料（如聚合物）在潮湿或污染环境下电气耐受能力的专业设备，通过模拟电场与电解液联合作用下的漏电起痕现象，测定材料的相比电痕化指数（CTI）和耐电痕化指数（PTI）。主要应用包括：

电气安全检测：用于照明设备、低压电器、家用电器、电机等产品的绝缘材料性能验证，防止因漏电引发火灾或短路事故。

材料研发：筛选耐漏电性能优异的聚合物材料，如工程塑料、电气连接件等，提升产品可靠性。

行业标准符合性：满足GB4207、IEC60112、UL746A等国际和国家标准要求，是强制认证的关键测试设备。

二、技术参数与测量原理

核心参数

电压范围：高600V（交流/直流），覆盖常见绝缘材料测试需求。

电极配置：铂金电极（纯度99%），尺寸2mm×5mm×40mm，间距4.0mm±0.01mm，压力1.00N±0.01N。

试液要求：0.1%NH₄Cl溶液（电阻率3.95±0.05Ωm），滴液间隔30秒±0.1秒。

测量原理

模拟环境：在材料表面施加电压，定时滴加导电液体，观察是否形成碳化导电通道（即漏电起痕）。

判定标准：记录材料在特定电压下耐受的液滴数，CTI值越高表明材料耐漏电性能越强。

三、选购建议

明确测试需求：

若需高精度（如科研），选择带触摸屏和自动数据记录的型号（如LD-H）。

若预算有限，可考虑基础款（如PY-LDQH），但需确保符合GB4207标准。

验证设备资质：确认厂商提供校准证书及技术支持，优先选择铂电极纯度达标的设备。

扩展功能：如需多场景测试，可选购集成灼热丝、针焰试验的多功能机型。

如需进一步了解具体型号的操作或采购渠道，可提供更详细的应用场景需求。

聚合物绝缘材料漏电起痕试验的国际标准详解

‌一、国际标准（IEC 60112）‌

‌核心内容‌

‌CTI与PTI定义‌：

‌相比电痕化指数（CTI）‌：材料表面经受50滴电解液而不失效的高电压值，分为0级（≥600V）至5级（<100V）共6个等级‌。

‌耐电痕化指数（PTI）‌：在固定电压下（如375V）验证材料是否通过50滴测试，直接判定合格性‌。

‌测试方法‌：

‌电极与电解液‌：铂金电极（2mm×5mm，间距4mm），0.1% NH₄Cl溶液（电阻率3.95±0.05Ω·m）‌。

‌电压与滴液控制‌：100-600V可调，滴液间隔30秒±0.1秒，电流阈值0.5A持续2秒即终止测试‌。

‌应用范围‌

适用于PCB材料（如FR-4覆铜板）、汽车电子绝缘件、高压电器等产品的安全认证‌。

与ASTM D3638、DIN 53480等标准兼容，但IEC 60112为国际通用核心依据‌。

IEC 60112:2020 固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法

耐电晕耐电痕化绝缘材料研究进展

‌二、中国国家标准（GB/T 4207）‌‌

‌GB/T 4207-2012‌：等同采用IEC 60112:2003，明确CTI和PTI测定方法‌。

‌GB/T 4207-2022‌：新增条件处理室（23±2℃、50±10%湿度）、测试液C（含表面活性剂），并优化PTI判定规则（允许10个样品中1个失效）‌。

‌技术要点‌

‌试样要求‌：尺寸≥15mm×15mm，厚度≥3mm，边缘需防电解液流失‌。

‌筛选试验‌：未知性能材料需先在300V下进行50滴滴液测试，再逐步调整电压‌。

漏电起痕试验机GB/T4207测试标准

GB4207-2022固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法

‌三、美国UL标准（UL 746A）‌

‌测试特点‌

聚焦电气点火源阻燃能力，与IEC 60112方法类似，但更强调短期性能评估（如拉伸、冲击等）‌。

适用于塑料材料认证，如PA6、PP等电子绝缘件‌。

‌与其他标准的关联‌

与IEC 60707、ISO 9772等协调统一，但CTI等级分与IEC一致（0-5级）‌。

‌四、标准对比与选用建议划‌

‌标准‌ ‌核心差异‌ ‌适用场景‌

‌IEC 60112‌ 国际通用，CTI/PTI分级明确 出口产品、跨国认证

‌GB/T 4207‌ 新增条件处理室和测试液C，更严格 中国国内市场强制认证

‌UL 746A‌ 综合评估机械与电性能，侧重阻燃 北美市场塑料材料认证
