常州市万宝干燥设备有限公司

一、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机用途：

    本机适用于医药、化工、食品、冶金建材等行业，用于粉状、结晶状、粒状等各种物料的混合与干燥，还适用于溶液的浓缩、物料的消毒、灭菌。本机可将不同含湿量的物料干燥到含湿量低于0.5% 。

    本机节约能源，劳动强度低，工作效率高，一般含湿量小于40%的物料每次干燥时间为2~4小时。

二 、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机配置清单：

序号 部件名称   型号规格   材质 备注

1   内胆 δ=8 SUS304            本厂

2   外封 δ=2 SUS304           本厂

3   隔套 δ=8 A3                   本厂

5   机架 12#   槽钢                                宝钢

4   旋转接头   QD/3-2  A3     山东鲁能

5   旋转接头   QS/1.5-1         山东鲁能

6   电动机  3KW                   大中电机

7   减速机  WPA-175          新盛减速机

8   链轮 1.5寸Z=38双排      锻件 外购

9   碟阀 φ150    SUS304      外购

10 热水箱  15kw A3           本厂

11 热水泵  0.75kw  A3       上海凯太泵业

12 软管 Dg50 SUS304       常州软管厂

13 仪表 T2020-150℃          余姚

14 电器                              长江电器

三  、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机工作原理：

    本机将被干燥物料置于真空状态下，通过干燥容器夹套热媒间接加热，使物料达到干燥的目的。

本机在干燥过程中立体容器整体缓慢旋转，不断翻动被干燥物料更新干燥表面，加速被干燥物料所含液体的蒸发，并不断地通过真空泵吸收溶剂，若排出液体需收回，可加回收装置予以回收。容器整体转动设有正、反转，并可定时换向，从而充分利用容器内整个的传热面积，以提高干燥效率。

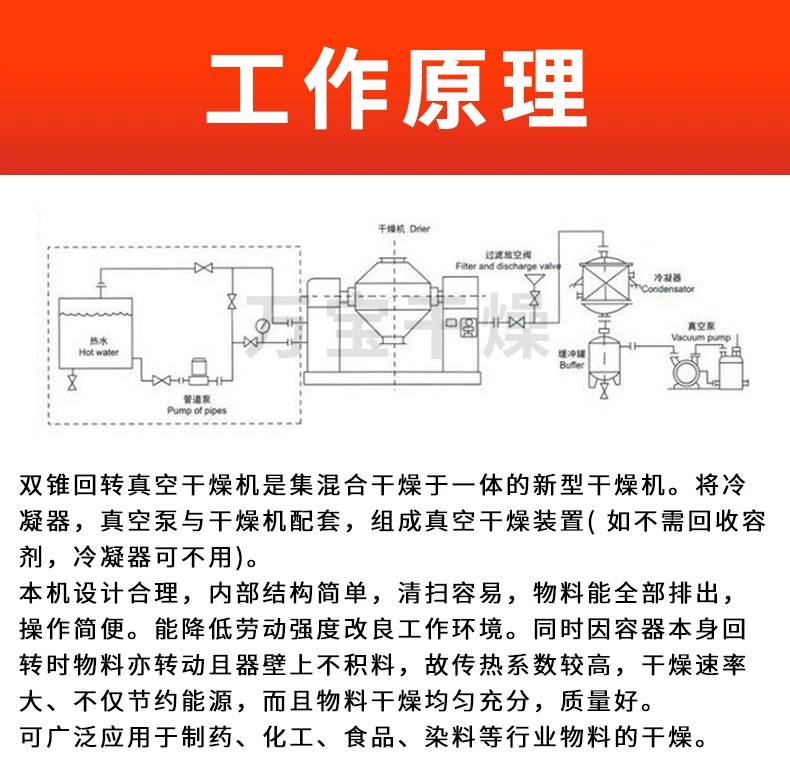

四、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机流程图:


五、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机调试:

    1．检查整机各部位连接是否松动，若松动则加以紧固。

    2．传动部份与轴承等按要求加润滑油（脂）。

    3．开启真空泵检查管道连接处，进出口等是否泄露，或堵塞等故障，若发现异常加以排除（加热管道相应检查）。

    4．合上电源，检查操作台各仪表，按钮，指示灯是否正常。

    5．开车检查传动系统运转是否灵活，噪声是否达到正常要求。

    6．通入热源起动设备及真空泵，检查机动械密封上是否泄漏，如发现异常，则应适当调整校位。

    7．加入物料，开启真空泵，启动电机，使整机正常运转，同时检查真空度上是否达到要求，经过一个小时运行干燥后，停机检查物料干燥情况，然后每隔20~30分钟检查一次直至合格，记录下累计干燥时间，在正常操作时，按此时间进行干燥即可。

六、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机操作规程：

  1．开车前检查

  a．开启真空泵检查，管道连接处，填料函上是否泄漏，进出料口密封是否良好，真空表反应是否灵敏。

  b．开启冷却水阀门检查载热管道连接处，填料函是否泄漏，压力表反应是否灵敏。

  c．检查电控柜各仪表，按钮，指示灯是否正常，检查接地线是否良好，有无漏电，短路现象存在。

  d．在各油杯中加满润滑油脂，起动电机空车运转，听噪声是否正常，若不正常，应检查出噪声的来源，并加以排除。

  2．将需干燥物料加入容器内（粉状、细小粒状、浆状物料采用真空进料），然后并闭进料孔盖。

  3．关闭排真空阀，开后真空泵，使干燥容器内呈负压（600~755mmhg）。

  4．合上电源开关，启动电机，按下工作电钮，干燥机开始旋转工作。

  5．开启载热体阀门，让载热体进入干燥容器夹层内，按工艺要求验测。

  6．物料干燥完成后，先关闭载热体阀门，然后向夹层内注入冷却水，待物料冷却到常温后，停止抽真空，开启排真空阀，关闭电机，停止干燥机旋转，打开孔盖出料。

七 、SZG1500双锥干燥机，1.5立方双锥回转真空干燥设备，1500升双锥真空回转干燥机维护与保养：

（一）            维护

  1．使用完后应将干燥容器内残留物清洗干净，保持整机的清洁，过滤器经常拆除清洗，保证过滤网和真空管道的畅通。

  2．轴承经常涂复合钙基润滑油，蜗杆减速机要经常用润滑油进行保养。

  3．电控柜与主机接地线随时保持良好，不得有漏电现象发生。

  4．经常调节传动皮带张力，链条松紧处于正常状态。

  5．经常检查电机各真空表、压力表、温度表，使各种仪器、仪表处于正常工作状态。

  6．经常检查电机、蜗轮减速机、皮带轮、链轮、轴承座等的连接，使之随时保持紧固状态。

(二) 常见故障

  1．真空度达不到过高原因是：填料函泄漏，真空管道泄漏或堵塞，过滤器堵塞等情况造成。

  2．噪声大：地脚松动，蜗轮减速机损坏，轴承磨损，链轮损坏，链条过松，过紧等情况造成。

  3．填料函泄漏，填料损坏，加以更换。

 4．进．出料口泄漏，密封条损坏加以更换。

售后服务：

(a)设备安装以及调试

设备做好后接到需方安装、调试通知，供方立即派人员对设备进行指导安装、调试。

(b)操作人员培训

设备自安装、调试起，需方操作人员将会在供方售后服务人员的指导下，学习设备机械的工作原理和操作过程中的维修保养要素，掌握利用设备理论和实践经验，生产出合格产品。

(c)设备保修

设备保修期一年，凡是保修期内因制造质量引起的设备故障供方进行免费维修。

(d)技术服务

凡在使用中遇到的技术问题、供方及时的免费提供技术咨询

(e)保质期后的设备维修

凡保质期后的设备出现问题，供方将提供高质量的维修服务和原装配件，费用按统一优惠价格执行。

(f)服务承诺

供方售后服务。凡是上门服务将在*及时内到达。

(g)售后服务零配件库存保证

公司将严格按照体系要求，从产品的设计、制作及外购件的采购都进行质量跟踪，确保产品质量。我公司对设备有长期制作的经验，拥有雄厚的技术力量及熟练的技术工人、先进的加工工艺。外购件采用国内外知名品牌，确保我公司133产品7229运行6929稳定性。
