一、三维运动混合机，多向运动混合设备，高效三维混合设备概述：

固体粉粒物料的混合是常见的单元操作。医药工业对物料的混

合则有更高的要求：133混合均匀度高7229、密封生产6929、不得交叉污染、批号管理严格、设备符合洁净区要求等。常见的回转式混合设备存在着混合效果不理想、装料系数低、进出料困难、不易清洗等缺点。SYH系列三维运动混合机则解决了上述问题。该机装料系数大、混合均匀度高、易出料、易清洗、符合GMP要求。

二、三维运动混合机，多向运动混合设备，高效三维混合设备结构特点：

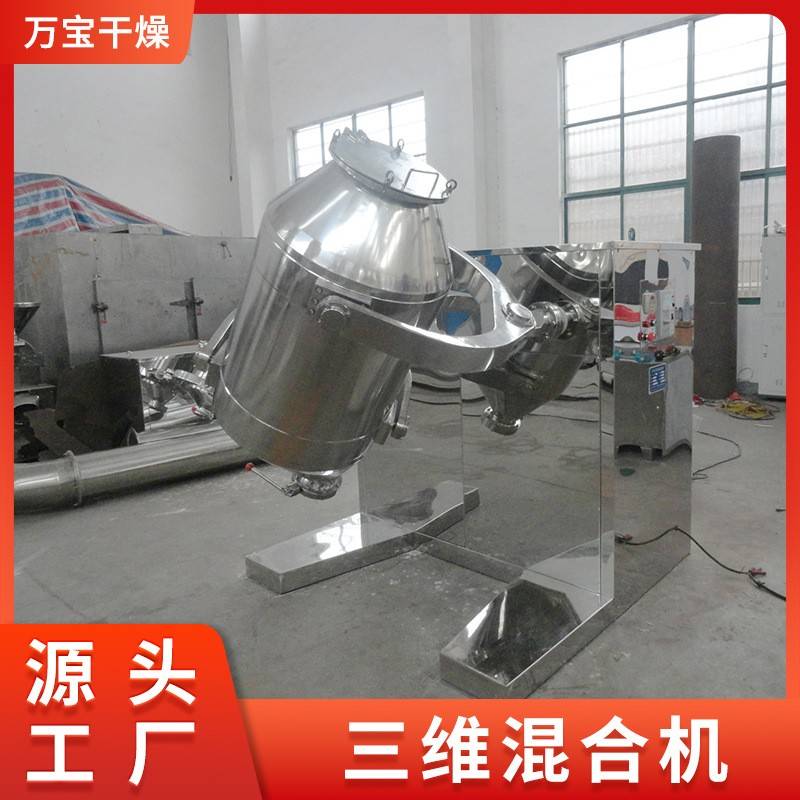

SYH系列三维运动混合机由机座、传动系统、万向摇臂、混合

筒及电器控制系统组成。

1、         机座

该机座由型钢制作，外封不锈钢板。机座结构合理，能有效的稳

定整机。

2、         传动系统

该机的传动系统由电机、链轮、链条组成。结构简单、运转平稳、

噪音低。

3、         万向摇臂

为使混合筒能在三维立体空间做复杂的平移、转动、摇滚运动，

该机设计有独特的主动、被动双轴及二轴端Y型万向摇臂机构。被动轴做有柔性设计，使该机运转灵活、轻便。调试、使用、维护方便。

万向摇臂采用全不锈钢制作，并经精密抛光处理，造型美观，可在洁净区内使用。

4、         混合筒

本机混合筒置于两个既交叉又相互垂直的空间，分别由两个万向

摇臂连接主、被动轴。混合筒由筒身、正锥台进料端、偏心锥出料端、进料口及出料阀组成。

混合筒采用不锈钢制作，其内外壁均经过精密抛光处理。筒体气密性好，平滑光洁无死角133、无残留7229、易清洗6929。

进料口采用法兰密封，操作方便、气密性好。

出料端采用独特的偏心锥台，不对称的设计利于物料的均匀混合，放料时出料口处于混合筒的*低位置，保证能将物料放尽。

出料匪采用蝶阀，密封性能好、出料方便、操作简单、无残留。

三、三维运动混合机，多向运动混合设备，高效三维混合设备工作原理：

SYH系列三维运动混合机具有以上独特的结构，其工作原理也

与传统的回转式混合机不同。它在三维立体空间上做独特的平移、转动、摇滚运动，使物料在料筒内处于“旋转窜动—平移—颠倒落体”等复杂的运动状态。产生一种交替脉冲，连续不断的推动物料。

物料混合*忌两点：一是混合中离心力的存在，它能使不同的物料产生比重偏析；二是物料成团块状积聚运动，使物料不能有效的扩散搀合。三维运动混合机则克服了上述弊病，它是目前理想的高性能混合设备。

四、 三维运动混合机，多向运动混合设备，高效三维混合设备与传统的回转式混合机性能比较：

1、         该机混合均匀度高，混合时间短（混合均匀度**可达

99.5%）。

2、         装料系数大，干颗粒装料系数可达0.8～0.85(普通混合机仅

0.4)。

3、         无死角、无残留，进出料方便，易清洗。

4、         振动小，噪音低，安装维护方便，使用寿命长。

总之，SYH系列三维运动混合机是理想的高效混合设备。可广泛用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业及科研单位的粉状、颗粒物料的高均匀度混合。

五、三维运动混合机，多向运动混合设备，高效三维混合设备使用

1、         本机采用电磁调速。开机接通总电源后控制面板上的灯亮，

按“开”后再按“混合”按钮，电机启动。再按“▲”按钮增加转速，按“  ”减小转速（转速表有显示）。

本机装有时间继电器，用户可对混合的时间进行设定，到时电机

停止运转。

   混合结束，按开机顺序反之关机。

2、         加料时应将加料口处于*上部位置，按料筒的70%～75%

的容积进行加料。

3、         出料时应将料筒的出料口处于*底点位置，待混合筒停稳

后开启蝶阀自动出料。
