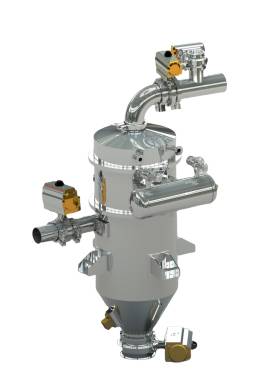

普非森电动型真空上料机PFS560DA

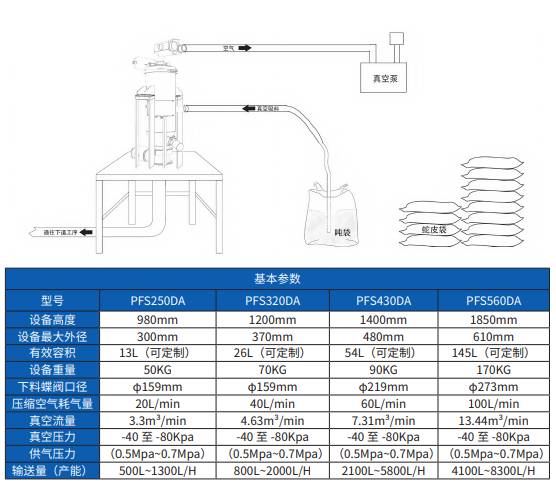

工作原理：

电动真空上料机通常由真空泵、吸料嘴、输送管道、料斗、过滤器、压缩空气反吹装置、气动放料阀门装置和料位自动控制装置等组成。其工作原理是利用真空泵抽气，使吸料嘴进口处及整个系统处于一定的真空状态，粉粒料随同外界空气被吸入料嘴，形成料气流，经过吸料管到达料斗，在料斗中进行气、料分离。分离后的物料进入受料设备。送料、放料是通过气动阀门开、闭来完成的，而气动三通阀的开闭是由控制中心来控制的。此外，真空加料机中装有压缩空气反吹装置，每次放料时，压缩空气脉冲反吹过滤器，把吸附于过滤器表面的粉末吹落下来，以保证吸料能正常运行。

结构组成：

真空泵：是电动真空上料机的核心部件，其作用是产生真空吸力，将物料吸入输送管道。真空泵的种类较多，常见的有旋片 式真空泵、往复式真空泵、水环式真空泵等。

吸料嘴：是与物料接触的部件，其形状和尺寸根据物料的特性和输送要求进行设计。吸料嘴的作用是将物料吸入输送管道， 并保证物料在输送过程中不会泄漏。

输送管道：是连接吸料嘴和料斗的部件，其作用是将物料从吸料嘴输送到料斗中。输送管道的材质通常采用不锈钢或碳钢， 其直径和长度根据物料的输送量和输送距离进行设计。

料斗：是储存物料的部件，其形状和尺寸根据物料的特性和输送要求进行设计。料斗的作用是储存物料，并保证物料在输送 过程中不会泄漏。

过滤器：是安装在料斗上方的部件，其作用是过滤空气中的杂质和粉尘，保证进入真空泵的空气清洁。过滤器的材质通常采  用不锈钢或聚酯覆膜，其过滤精度根据物料的特性和输送要求进行设计。

压缩空气反吹装置：是安装在过滤器上方的部件，其作用是在每次放料时，通过压缩空气脉冲反吹过滤器，把吸附于过滤器 表面的粉末打落下来，以保证吸料能正常运行。

气动放料阀门装置：是安装在料斗下方的部件，其作用是控制物料的放料。气动放料阀门装置通常由气缸、电磁阀、阀门主 体等组成，其动作由控制中心来控制。

料位自动控制装置：是安装在料斗内部的部件，其作用是自动控制物料的输送量。料位自动控制装置通常由料位传感器、控 制器等组成，其动作由控制中心来控制。

特点：

输送效率高：电动真空上料机采用真空泵产生真空吸力，能够快速地将物料吸入输送管道，并输送到料斗中。其输送效率高， 能够满足不同生产规模的需求。

输送质量好：电动真空上料机在输送过程中，物料与空气分离，避免了物料的氧化和污染。同时，其输送管道采用不锈钢或 碳钢材质，内壁光滑，不易粘附物料，保证了输送质量。

操作简单：电动真空上料机采用自动化控制，操作简单方便。其控制中心通常采用触摸屏或按钮式控制，操作人员只需按下 相应的按钮，即可完成物料的输送和放料操作。

维护方便：电动真空上料机的结构简单，维护方便。其真空泵、吸料嘴、输送管道、料斗、过滤器、压缩空气反吹装置、气 动放料阀门装置和料位自动控制装置等部件均采用模块化设计，易于拆卸和更换。同时，其维护成本低，能够降低企业的生产成本。

安全可靠：电动真空上料机采用负压输送，避免了物料的泄漏和飞扬。同时，其输送管道和料斗均采用不锈钢或碳钢材质， 具有良好的耐腐蚀性和密封性，保证了输送过程的安全可靠。此外，其还配备了过载保护、漏电保护等安全装置， 能够有效地保护操作人员和设备的安全。

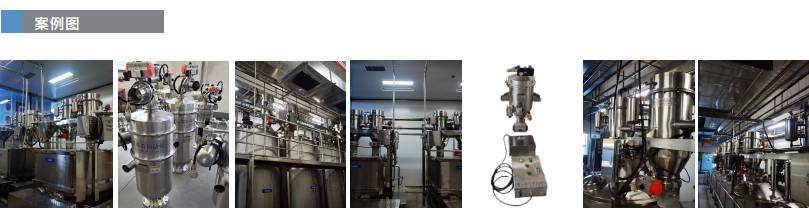

应用领域：制药、化工、食品、塑料等
