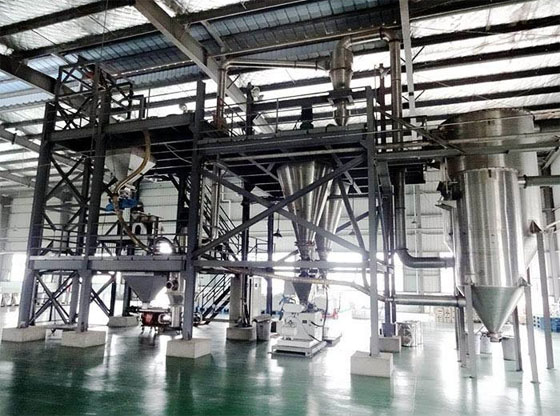

我们所说的气流磨粉碎机主要由旋风分离器、粉碎除尘系统、风机组成的气流粉碎系统组成。过滤和干燥的空气后，气体被注入破碎腔通过喷嘴以很高的速度，然后碰撞，研磨和切割多次在多源流交材料。风力机中的粉碎物料随上升气流运动到分级区，在高速旋转涡流分级、分级、离心力强的情况下，物料厚度被分为旋风分离器和除尘器，具有细颗粒要求。

气流磨粉碎机工作原理：

    气流粉碎机就是压缩空气经过冷却、过滤、干燥后，经喷嘴形成超音速气流射入粉碎腔，在压差作用下使物料流态化，被加速的物料在多个喷嘴的交汇点汇合，产生剧烈的冲击、碰撞、磨擦、剪切而达到颗粒的超细粉碎，被粉碎的细粉随上升气流输送至上部的涡轮分级机，在分级轮离心力和风机抽力的作用下将符合细度的微粉排出，并进入下级分级继续分选或收集，净化的气体由引风机排出。

气流粉碎机主要技术参数：

工艺流程图：

该设备优点：

  （1）配置自分流分级系统，产品粒度分布窄，分级轮使用寿命比卧式、立式分级轮提高5～8倍；

  （2）磨矿细度是D50 = 0.5-30微PA；

  （3）频率控制，细度稳定，工作中可以持续；

  （4） 设备结构紧凑，可以进行快速连接，内外壁抛光，粉碎箱无存料，拆装方便，易于清洗，无死角；

  （5）没有温度的破碎过程，没有任何杂质束缚，噪音很小；

  （6）占地面积很小，美观度也很好。

  （7）相同的能耗，产量比普通气流粉碎机提高1倍；

  （8）对易燃、易爆、易氧化物料可用惰性气体作介质实现闭路粉碎，惰性气体循环使用，损耗极低，实现资源合理利用；

应用领域：

　　潍坊瑞驰粉体设备有限公司气流磨粉碎机广泛应用于化工、磨料、陶瓷、环保、新材料、新能源、非金属矿、医药食品、粉末冶金、电池材料等低温、高纯度和高硬度干式物料的超微粉碎的分级分段。

气流磨粉碎机主要分为四大类：

1、对喷式气流磨

    物料通过螺旋进料器进入粉碎腔后，由数个相对设置的喷嘴喷汇出高速气流冲击能，及气流急速膨胀呈流化床悬浮沸腾而产生的碰撞、摩擦力对物料进行粉碎。粗细混合粉在负压气流带动下通过顶部设置的涡轮分级装置，细粉强制通过分级装置，并由旋风收集器及布袋除尘器捕集，粗粉受重力以及高速旋转的分级装置产生的离心力甩向四壁并沉降返回粉碎腔继续粉碎。

2、扁平式气流磨

    作为粉碎动能的高压气流进入粉碎腔外围的稳压储气包作为气流分配站，该气流经过拉瓦尔喷嘴加速成超音速气流后进入粉碎磨腔，同时物料经文丘里喷嘴加速导入粉碎磨腔内进行同步粉碎。由于拉瓦尔喷嘴与粉碎腔安装成一锐角，因此该高速喷射流在粉碎腔内带动物料做循环运动，颗粒之间以及颗粒与固定靶板壁面产生相互冲击、碰撞、摩擦而粉碎。微细颗粒在向心气流带动下被导入粉碎机中心出口管道进入旋风分离器进行收集，粗粉在离心力的作用下被甩向粉碎腔周壁做循环运动并继续粉碎。

3、循环管式气流磨

    原料由文丘里喷嘴加入粉碎腔，高压气流经一组喷嘴喷入不等径变曲率的跑道形循环管式粉碎腔，加速颗粒使之相互冲击、碰撞、摩擦而粉碎。同时旋流还带动被粉碎颗粒沿管道向上进入分级区，在分级区离心力场的作用下使密集的料流分流，细颗粒在内层经百叶窗式惯性分级器分级后排出。粗颗粒在外层沿下行管返回继续循环粉碎。

4、流化床式气流磨

    气流粉碎机（流化床式气流磨）是压缩空气经拉瓦尔喷咀加速成超音速气流后射入粉碎区使物料呈流态化（气流膨胀呈流态化床悬浮沸腾而互相碰撞），因此每一个颗粒具有相同的运动状态。在粉碎区，被加速的颗粒在各喷咀交汇点相互对撞粉碎。粉碎后的物料被上升气流输送至分级区，由水平布置的分级轮筛选出达到粒度要求的细粉，未达到粒度要求的粗粉返回粉碎区继续粉碎。合格细粉随气流进入高效旋风分离器得到收集，含尘气体经收尘器过滤净化后排入大气。
