产品特点与用途

　　QCF 型系列分级式超细粉碎机是一种新型、先进粉碎设备，广泛应用于化工、塑料、医药、染料、农药、涂料、食品等行业的物料粉碎。
　　本机是一种立式冲击式粉碎机，粉碎室内设有分级装置，在不停机的情况下，只要调节分级叶轮转速，就可控制产品所需的粒度，并具有自冷功能，特别适用于塑性、纤维物料及矿物料粉碎。具有操作方便，结构紧凑、新颖、使用寿命长，维修方便等特点。
主要结构及工作原理

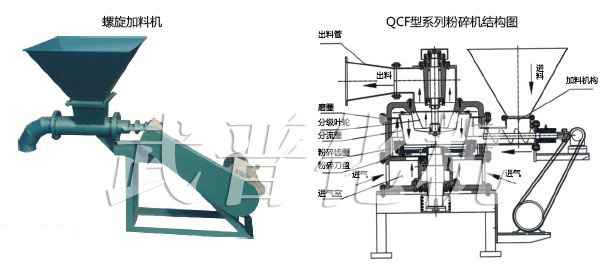

　　该机丰要由螺旋加料机、粉碎室、粉碎刀盘、齿圈、分级叶轮、分流圈、分级室等组成。
物料经螺旋加料机送入粉碎室内，由粉碎刀片的高速冲击和剪切，同时受到涡流产生的高频振动而被粉碎。细粉在负压作用下，经分流圈、分级室分级进入集料管道后排出收集；粗粉由于分级叶轮的高速旋转产生的离心力的作用，被甩至分流圈返同粉碎室继续粉碎。

主要技术参数

主要技术参数

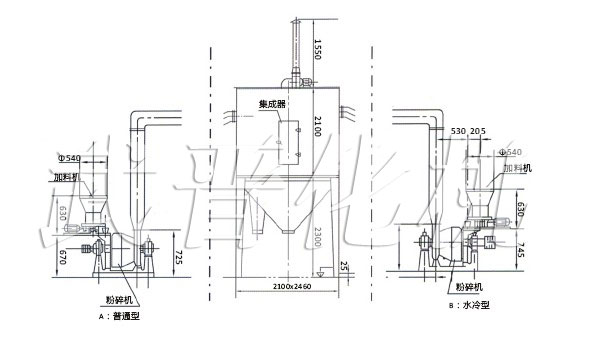

粉碎机、加料机、集粉器安装总体图

用户须知

. 粉碎机和电动机应有牢固的混凝土基础，不能反转。

. 机壳内不得有任何杂物，转动旋转部件没有碰撞现象，方可开车。

. 细物料粉碎细度不符合要求时，可进行调节。(出厂时斜刀片与斜衬套间隙2-3mm，立德粉的粉碎细度可达44um（ 320目）。

. 粉碎机产量与风^和细度有关系，合理调正进风口的风量，并保证出料口的畅通，町适当提高产量。

. 本机执行Q／3204B1T001- 2003《FW一400型涡轮粉碎机》；

. 如有结构变动，恕不通知用户；

. 如有说明书内容以外的特殊要求，请征合同注明。
