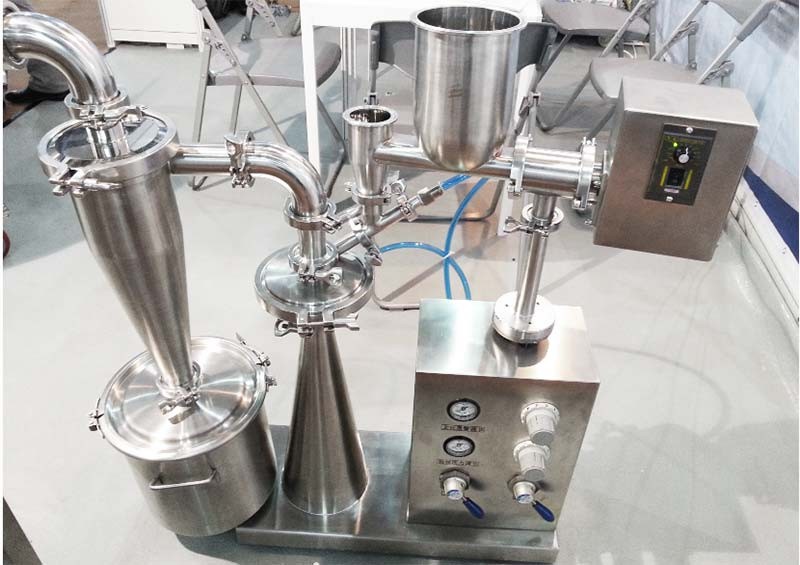

圆盘式气流磨

圆盘磨又称螺旋式气流粉碎机（Spiral Jet Mill），它主要由进料系统、进气系统、粉碎-分级及出料系统等组成。我公司的圆盘式气流磨得腔体设计得比一般的气流磨的腔体大。放大的腔体可以在研磨区域尽可能的多喂料。座圈和上下盖用C形快卸夹头紧固，形成一个空间即为粉碎-分级室。压缩空气或过热蒸汽或其他惰性气体由进料喷气口进入配气管。气体在自身压力作用下，通过切向配置在座圈四周的数个喷嘴产生高速喷射流与进入粉碎室内的物料碰撞。由料斗、加料喷嘴和文丘里管组成的加料喷射器作为加料装置。料斗中的物料被加料喷嘴射出来的喷气流引射到文丘里管，在文丘里管中物料和气流混合并增压后进入粉碎室，已粉碎的物料被气流带到中心组管处并越过组管轴向进入中心排气管向上或向下进入收集装置。
