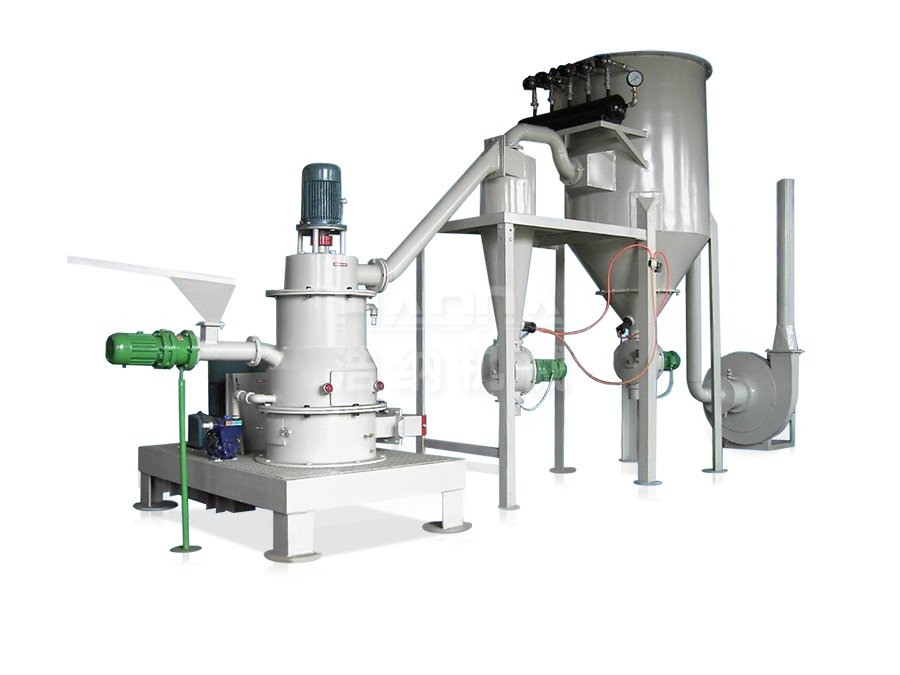

立式粉碎机

粉碎机主机:粉碎机主机主要由电机、粉碎盘、分级轮、衬板、筒体等组成，物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区，在高速旋转的分级叶轮产生的强大离心力作用下，使粗细物料分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降至卸料口处排出。分级机叶轮通过变频器调整，并设计了失压保护、过电流保护、料位控制、运行状态监视及报警系统等保护措施。

旋风收集器:是主要产品的收集系统，含尘气流进入旋风收集器后，由于离心力的作用，粉料沿筒壁成旋状下滑，在内锥筒尾部被分离并净化。净化后的气体及少量微粉经过旋风中心管排出。

脉冲袋式除尘器: 由滤袋捕集装置、脉冲清灰装置、气动控制装置及脉冲控制装置等组成。采用电磁脉冲自动清灰，携带粉尘的气体进入滤袋除尘器后，粉尘被滤袋过滤，附着在滤袋外表面的粉尘在脉冲反吹气体的作用下散落在底部被收集，经过过滤后的洁净气体通过风机排入大气。
