DPP-260平板式铝塑/铝铝泡罩包装机
直接联系
上海优润机械设备有限公司
上海
面议
优润机械
DPP-260平板式铝塑/铝铝泡罩包装机
244
一、性能特点
1、采用国内新型的传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装置（欧姆龙传感器）。采用进口变频调速器。
3、采用光电控制系统，PVC、PTP、热带铝包装自动送料、废边自动冲切装置，确保超长距离多工位同步稳定性。
4、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物档次。
5、本机适用行业：食品、器械、五金、电子泡罩密封包装。

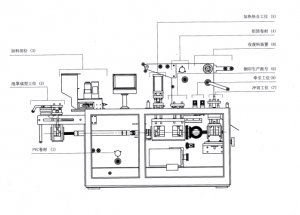

二、工作原理
四、配置清单
| 序号 Item | 名称 Name | 规格\型号 Spec/model | 品牌 Brand | 数量 Qty |
| 1 | 牵引气缸 Traction Cylinder | SSA φ32×15 | 考格尔 Kaogeer | 2 |
| 2 | 主电机 Main Motor | YS1500W-4R | 浙江台邦 ZhejiangTaibang | 1 |
| 3 | 成型加热板 Forming heating plate | 170×130×20 | 浙江宏星 Zhejiang hongxing | 2 |
| 4 | 热封加热板 Heating sealing plate | 158×110×20 | 浙江宏星 Zhejiang hongxing | 1 |
| 5 | 变频器 Frequency inverter | DVA-3S0015G | 德莱尔 | 1 |
| 6 | 加料器电机 Feeding motor | 70-CK-25-K | 瑞安迈力 | 1 |
| 7 | 收放料电机 Waste material collection motor | 4GN-15-K | 瑞安迈力 | 2 |
| 8 | 电热偶 Thermocouple | TES-2M | 台湾泰仕 Tes Taiwan | 2 |
| 9 | 空气断路器 Air circuit breaker | C65N-25A/3P | 施耐德 Schneider | 1 |
| 10 | 空气断路器 Air circuit breaker | C65N-10A/1P | 施耐德 Schneider | 2 |
| 11 | 空气断路器 Air circuit breaker | C65N-6A/1P | 施耐德 Schneider | 1 |
| 12 | 继电器 Relay | HRS4H-S | 香港港汇 HKE | 5 |
| 13 | PC控制面板 PC controlling panel | / | 上海天九 Shanghai tianjiu | 1 |
| 14 | 固态继电器 Solid relay | SSR-40DA | 台湾阳明 Fotek Taiwan | 2 |
| 15 | 控制变压器 Controlling Transformer | JBK3-63 | 浙江正泰 Zhejiang Chint | 1 |
| 16 | 电磁阀 Electromagnetic valve | SG4V210-08 | 台湾亚德客 AirTAC | 3 |
| 17 | 急停按钮 Emergency button | XB2-BS542 | 施耐德 Schneider | 1 |
| 18 | 光电传感器 Photoelectrical sensor | J12-A4JK | 百得利 BDL | 3 |
五、技术参数
| 冲裁次数 Punches frequency | 10∽50（次/分） 10-50times/min |
| 生产能力 Production capacity | 4200∽8400（一冲两版）（版/小时） 4200–8400plates/hour( two plates one time) |
| 成型面积及深度 Max. forming area and depth | 240×170(标准深度≤15mm）深度26mm 240×170(standard thickness≤15mm) Max. depth 26mm |
| 行程范围 Stroke range | 40∽160mm（可按用户要求设计） 40-160mm( can be designed as per user’s required) |
| 标准版块 Standard plate size | 80×57mm（可按用户要求设计） 80x57mm ( can be designed as per user’s required) |
| 洁净压缩空气 Clean compressed air | 0.4∽0.6Mpa |
| 耗气量 Air compressed capacity | （空压机）≥0.3m3/min |
| 电源总功率 Total power supply | 380V 50HZ 6.2kw |
| 主电机功率 Main power | 1.5KW |
| PVC硬片 PVC hard film | （0.15∽0.5）×250mm |
| PTP铝箔 PTP Aluminum film | （0.02∽0.035）×250mm |
| 透析纸 Dialysis paper | （0.02∽0.035）×250mm |
| 模具冷却 Mould cooling | 自来水或循环水 Tap water or recycling water |
| 外形尺寸 Overall dimension | 3000×730×1600mm（L×W×H） |
| 整机净重 Net Weight | 1400KG |
| 毛重 Gross Weight
| 1600KG |
| 噪音 Noise | <75分贝 <75dB |
