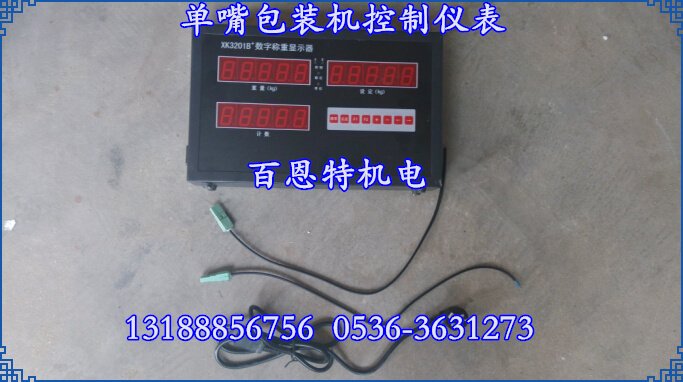

1. 1 简介

   XK3201B型数字称重显示器是专门为粉状包装设备提供自动定量控制的智能仪表。本机是由单片微机控制，集称重、控制于一体的智能仪表，采用了独特的抗干扰措施，能在恶劣的环境中使用。

XK3201B型数字称重显示器接受来自传感器输出的模拟信号，经内部采集处理后计算并显示出秤体上物料的重量值，并对秤体上物料的重量值与设定值进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备（如进行停止给料、掉袋等动作）。

1.2 主要功能特点

●　双闸门控制、输出状态可转换

●　延迟输出掉袋信号

●　流程式按键校秤

●　按键去皮或置零功能

●　远程按扭置零功能

●　工作状态LED指示

●　累计计数

● 具备日历时钟功能

●　自动调节装袋的速度

● 具有按键启动开闸门功能

● 峰鸣器报警功能

1.3 技术参数

 1.3.1型号　　　　　　　　XK3120B

 1.3.2准确度　　　　　　　III级　n=3000

 1.3.3模拟部分

   转换原理　　　　　  双积分A/D

传感器灵敏度范围：　1.5~3mV/V

转换速度　　　　　　20~40次/秒

A/D转换分辨码　　　5万码

非线性　　　　　　　＜0.01%F.S

满量程温度系数　　　8PPM/℃

标定               全部采用键盘操作完成

     供桥电源   DC8V，

     传感器的连接方式    采用4线式

 1.3.4显示            15位1英寸高亮数码管及5个状态指示灯

      分度值            1/2/5/10/20/50/100可选

 1.3.5键盘

    数字键　　　　　   4个   [+] [- ] [→] [←]

    功能键　　　　　　 4个   [清零] [置零] [F1] [F2]

 1.3.6使用电源

    交流电源　　　　　 AC220V（-15%~+10%）;50HZ(-2%~+2%)

    交流保险丝　　　　 0.5A

 1.3.7使用环境

    使用温度　　　　　 0℃-40℃

    相对湿度      ≤85%RH

 1.3.8外形　　　　　　　350*220*61（mm）

     自重　　　　　　　约2.5公斤

      该微控制器是专门为自动包装机和定量包装秤提供自动定量控制的仪表。本机是由单片微机控制，集称重、控制于一体的智能仪表。具有独特的抗干扰措施，能在恶劣的环境中使用。

本产品用于任何定量包装控制和定量称重控制的场合，广泛用于水泥厂、干粉砂浆、石膏粉、滑石粉包装机、搅拌站等场合。

1.2应用领域

• 自动包装控制（水泥自动包装机、干粉砂浆包装机、滑石粉包装机、石膏粉包装机、树脂粉包装机、钙粉包装机、硫酸锌包装机、淀粉包装机、 面粉包装机、粉体粉剂包装机、粮食包装机、腻子粉包装机、干粉包装机、颗粒包装机）；

• 定量称重控制（比如：料斗进料的定量称重控制）；

1.3主要功能

• 简易“傻瓜式”操作；

• 一键去皮功能；

• 工作状态 LED 指示；

• 2 路继电器开关量输出；

• 重量显示小数点位数可调；

• 可接任意量程的传感器

1.4基本工作原理

该微控制器，接受传感器输出的模拟信号（压力拉力传感器均可，例如：为水泥包装机配套 200kg 拉力传感器），经内部采集处理后，计算并显示出秤体上物料的重量值。对秤体上物料的重量值与设定值的进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备（如进行停止给料、掉袋等动作）。

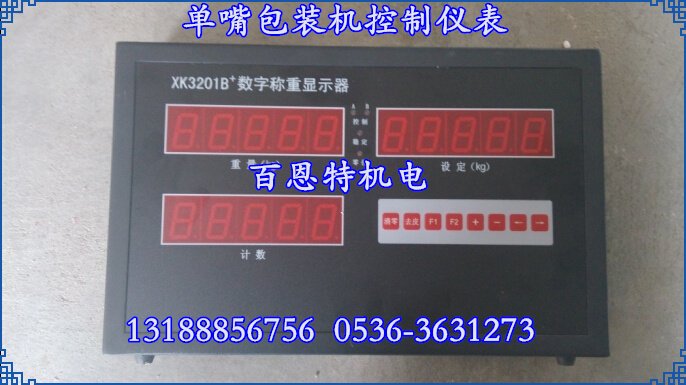

1、按键说明：

清零：清次数；

置零：重量清零，只有在稳定指示灯亮时连按三次才能置零；

F1：备用；

F2：确定；

+：调整位加1

-:调整位减1

←：左移

→：右移

2、校称操作

在称重模式下，同时按“+”“-”键进入校准模式，重量屏显示为00000，且个位数在闪烁，要求输入标定密码，密码为00008。输入完成后按“F2”键确认。密码错误显示“Err-1”。如果密码正确，力值屏显示“AdLd0”，此时要清空称体上的物品，并保证称体不受其他外力影响。按下“F2”，力值屏显示“-----”，约1秒后，显示零点的内码，5秒钟后力值屏显示为“AdLd1”，此时称体加入标定砝码（应大于传感器量程的30%），然后按“F2”键，力值屏显示“-----”，1秒后，显示内码，5秒后将显示的数值改为砝码的实际重量，按“F2”键确定。标定结束。如果传感器信号线接反，会提示错误“Err-5”。并自动跳转到零点标定，力值屏显示“AdLd0”。将信号线互换后再继续标定。

标定完成后，应用砝码或实物检验一下称体，如有误差，在进行第二次标定。

3、灌装值设置

在称重模式下，按“←”或“→”键进入灌装值设定模式，设定区个位在闪烁。通过“←”、“→”、“+”、“-”调整设置值，设置好按“F2”确定。

   XK3192S控制器是专门为水泥包装、饲料包装、干粉砂浆等包装设备提供定量包装的智能仪表。该款仪表接收传感器输出的模拟信号，实时显示称体上物料的重量值，到达一定设置值输出控制信号给执行设备（如停止给料、掉袋等）

XK3192S型微控制器是专门为自动包装机和定量包装秤提供自动定量控制的仪表。本机是由单片微机控制，集称重、控制于一体的智能仪表。具有独特的抗干扰措施，能在恶劣的环境中使用。

本产品用于任何定量包装控制和定量称重控制的场合，广泛用于水泥厂、干粉砂浆、石膏粉、滑石粉包装机、搅拌站等场合。

1.2应用领域

n      自动包装控制（水泥自动包装机、干粉砂浆包装机、滑石粉包装机、石膏粉包装机、树脂粉包装机、钙粉包装机、硫酸锌包装机、淀粉包装机、面粉包装机、粉体粉剂包装机、粮食包装机、腻子粉包装机、干粉包装机、颗粒包装机）；

n      定量称重控制（比如：料斗进料的定量称重控制）；

1.3主要功能

n      简易“傻瓜式”操作；

n      一键去皮功能；

n      工作状态LED指示；

n      2路继电器开关量输出；

n      重量显示小数点位数可调；

n      可接任意量程的传感器

n      可以设置快加、慢加、提前量

1.4基本工作原理

XK3192S型微控制器，接受传感器输出的模拟信号（压力拉力传感器均可，例如：为水泥包装机配套200kg拉力传感器），经内部采集处理后，计算并显示出秤体上物料的重量值。对秤体上物料的重量值与设定值的进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备（如进行停止给料、掉袋等动作）。

二、技术规格

2.1一般规格

n      环境温度：-10℃~ 50℃

n      相对湿度：＜80%

n      电源电压：220V±10%  50Hz±5Hz 另加保护地

n      外型尺寸：350X220X60mm

2.2测量部分

n      桥源：5V±2%，**负载能力150mA

n      信号范围：-20~+20mV

n      内部提供直流12V，驱动继电器输出开关信号

n      继电器**负载能力  220V/5A

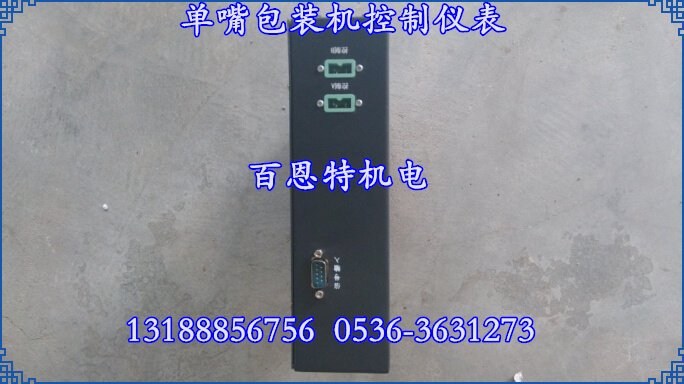

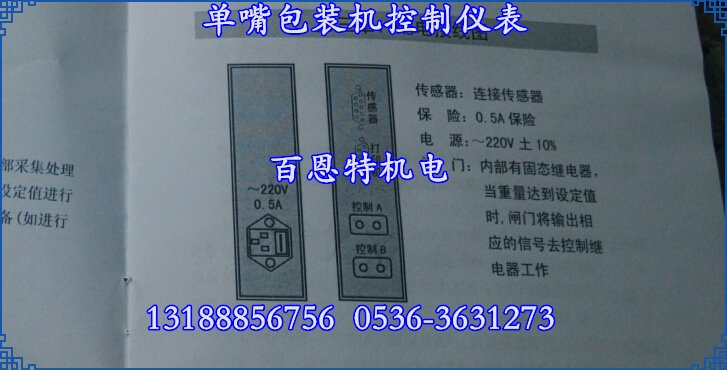

三、配电接线图

传感器：连接传感器，*多可并联4只传感器；暂不详解

外 控：可用于接大屏幕，预留。

保 险：为0.5A的保险

供 电：交流220V±10%

传感器输入采用DB9插头。激励电压为5V，**输出电流100mA.

1脚：电源正；2脚：电源负；4脚：信号负；5脚：信号正。
