产品介绍

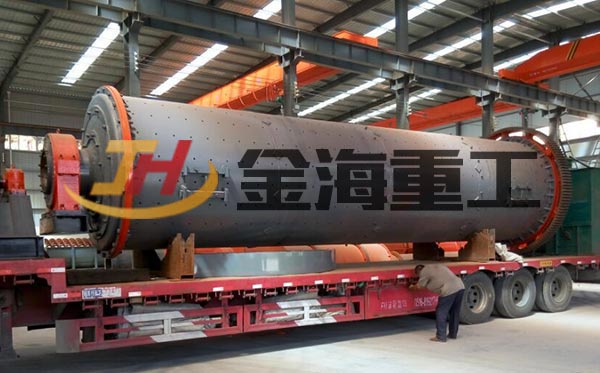

干式球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。
结构组成
球磨机主要由以下几部分组成：
⒈进料螺旋，供进料用。
⒉筒体部分，筒体上开有人孔，供检修和更换筒内衬板时用。
⒊排料部分，供球磨机排出合格产品用
⒋主轴承部分。
⒌传动部分。
根据流程需要，磨机分左旋和右旋，供货时按订货合同。
结构特点
本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。另：根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。
使用保养
⒈启动前首先检查安全设施是否完善；
⒉清除磨机周围的杂物，保证生产安全。
⒊检查各组合件螺栓是否紧固可靠。
⒋将入口盖固定牢固。
⒌各润滑部位加足润滑油。
⒍使用期间必须定期检查。
产品分类
⒈按冲击分类：
轻型，重型
⒉ 按长度分类：
⑴ 短磨机 长径比在2以下时为短磨机，或称球磨机。一般的单仓，用于粗磨或一级磨，也可以将2—3台球磨机串联使用。
⑵ 中长磨机 长径比在3左右时为中长磨机
⑶ 长磨机 长径比在4以上时为长磨机或称管磨机。中长磨和长磨，其内部一般分成2—4个仓，在水泥厂用得较多。
3 、按研磨介质形状分类
⑴ 球磨机 磨内装入的研磨介质主要是钢球或钢段。这种磨机使用普遍
⑵ 棒磨机 磨内装入直径为50—100mm的钢棒作为研磨介质。棒磨机的长度与直径之比一般为 1.5—2
⑶ 棒球磨机 这种磨机通常具有2---4个仓，在**仓内装入圆柱形钢棒作为研磨介质，以后各仓则装入钢球或钢段。
棒球磨机的长径比应在5左右为宜，棒仓长度与磨机有效直径之比应在1.2—1.5之间，棒长比棒仓短100mm左右，以利于钢棒平行排列，防止交叉和乱棒。
⑷ 砾石磨 磨内装入的研磨介质为砾石、卵石、瓷球等。用花岗岩、瓷料做衬板。用于白色或彩色水泥以及陶瓷生产。
4、按斜料方式分类
⑴ 尾斜式磨机 欲磨物料由磨机的一端喂入，由另一端卸出，称为尾卸式磨机
⑵ 中卸式磨机 欲磨物料由磨机的两端喂入，由磨机筒体中部斜出，称为中卸式磨机。该类磨机相当于两台球磨机并联使用，这样设备紧凑，简化流程。
⑶ 尾卸式磨机 按其排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型。
5 、按传动方式分类
⑴ 中心传动磨机 电动机通过减速机带动磨机卸料端空心轴而驱动磨机回转。减速机的出轴与磨机的中心线在一条直线上。
⑵ 边缘传动磨机 电动机通过减速机带动固定在卸料端筒体上的大齿轮而驱动磨机筒体回转。
⒍其他分类
根据工艺操作又可分为干法磨机、湿法磨机、间歇磨机和连续磨机。连续磨机与间歇磨式磨机相比，前者产量高、单位重量产品的电耗少、机械化程度高和所需操作人员少。但基建投资费用大，操作维护较复杂。间歇式磨机极少使用，常用作化验室试验磨。
溢流型球磨机操作、维护检修规程、操作规程：
⒈开车前检查好机械和电器各部分，检查各连接螺栓是否松动；各润滑点润滑是否正常，传动装置是否正常可靠，防护装置完好，电器仪表是否灵敏，电机碳刷接触良好。
⒉盘车一周，检查设备转动部分或周围有无障碍物，并消除。启动时周围不准站人。
⒊检查无误后，按启动按钮启动电机，注意电流变化。磨球机连续起动不得超过两次，一次与二次隔5分钟以上，如果三次起动，必须同电工、钳工配合检查后，方可起动。不得与其它设备同起，要交错起动，以免跳闸。
⒋磨球机正常运转后，要严格按给水、给矿、添加钢球的规定，禁止超负荷运转，空转时间不超过15分钟，以免打坏衬板。
⒌运行中要注意检查筒体是否漏浆，认真观察电流、电压、给料、给水是否正常，每半小时检查一次电机及主轴温度不大于60°С，发现问题及时处理。
⒍运转中要注意观察中空轴、油环是否转动带油，中空轴温度是否正常，如发现中空轴发热，接近烧瓦时，应立即采取强制冷却措施，不得马上停车，以免造成“抱轴”。同时注意检查各润滑部位油量、温度，定时加油。
⒎球磨机停车前应先停止给矿，待机内精矿处理完后，停止给水。按停车钮，拉下电闸。
⒏在无通知停电时，首先拉下刀闸，按停止按钮，停止给矿、给水。
⒐停车后，清理设备和环境卫生，保证文明生产。
维护规程
维护工作
⒈球磨机的操作维护人员要熟悉掌握粉碎设备的结构性能及各部件的名称、规格、作用。
⒉操作人员要按“四定”原则，以润滑图所标注的各部要求润滑，不得使用未经处理的废油，保持润滑点清洁。
⒊运转中注意检查各部轴承温度不超过60℃，并检查各部螺栓有无松动，有无异常声响，给矿给水是否均匀，筒体有无漏浆现象，电机电流、电压是否正常。传动部分防护罩是否完好。
⒋保持设备环境卫生清洁，除运转部分外，其余各部分均要随时处理。
检修规程
（一）、检修周期：1、经修1个月；2、小修1——3个月；3、中修12——24个月；4、大修60——120个月。
（二）、检修内容：
⒈经修：主要检查油量、调整各部间隙，坚固各部螺栓，更换个别衬板或检查衬板磨损情况，修补进料器。
⒉小修：检查清洗测量齿面磨损情况，检查衬板磨损情况，必要时更换。
⒊中修：更换进料部分零件，更换传动小齿转轮和轴承，减速箱解体检查。大齿轮在运行3——5年可根据情况调整使用，中空轴运行3——5年应进行测量。
⒋大修：解体检查清洗、测量，根据磨损情况，修理或更换大齿轮、中空轴、球面瓦、传动轴、小齿轮及筒体，修理更换电器元件，电器设备大修后，必须进行试运行验收工作。
检修标准
⒈两轴承底座上加工面在同一水平面上，中心间距允差1mm，纵向中心线不平行度偏差0.5mm，横行中心线偏差每米0.5mm。
⒉瓦座球形接触面应接角均匀；每50Ⅹ50mm2内不少于1——2点；中空轴与瓦接触面应为90°——100°每平方英寸不少于2点，轴颈与轴承两侧间隙近似相同。
⒊筒体法兰与前方端盖的配合面应保证良好接触，不准加垫片，两中空轴不同轴度允差小于0.8mm。大齿圈与筒体端盖在连接装配校正时，应坚固止推，上好定位销，齿圈的径向摆动不大于0.5mm，轴向摆动不大于0.84mm。
⒋衬板安装时应先安装端盖，筒体衬板应从人口处开始，安装配要求进行，各螺钉要均匀把紧，不得漏水。橡胶衬板配合不得有缝隙，有缝隙处要用海绵堵死。
⒌小齿轮中心线与大齿轮的中心线要平行，其偏差每米不大于0.2mm。齿顶间隙1/4模数，齿侧间隙1.06-----1.8mm，齿面接触面积不小于齿长的50%，齿高的40%。
⒍减速机、电机及传动轴的传动联轴器应保持很高的同轴性，中心线不同轴度不大于0.3mm，中心线倾斜度小于1/1000。
磨损报废标准
⒈轴瓦磨损大于其厚度的1/3。
⒉小齿轮面磨损量不应大于齿厚的30%，大齿圈齿面的磨损量大于齿厚的25%，可倒面使用，磨至1/2时应报废。
⒊齿圈轮缘扭曲度变形量不应大于7.5mm。
⒋中空轴外表面产生沟槽、斑痕或其内圆面上局部磨穿致中空轴变形，裂纹等情况时应更换。
球磨机的维护和检修
对球磨机的维护和检修是一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命，那么在使用过程中如何正确的维护和检修，下面给予介绍：
⒈所有润滑油在磨机投入连续运转一个月时应全部放出，彻底清洗，更换新油。以后结合中修约每6个月换油一次。
⒉各润滑点润滑情况和油面高度至少每4小时检查一次。
⒊磨机运转时，主轴承润滑油的温升不超过55℃。
⒋磨机正常运转时，传动轴承和减速机的温升不超过55℃，**不超过60℃。
⒌大、小齿轮传动平稳，无异常噪音。必要时应及时调整间隙。
⒍球磨机运转平稳，无强烈震动。
⒎电机电流应无异常波动。
⒏各连接紧固件无松动，结合面无漏油、五漏税水、无漏矿现象。
⒐钢球依磨损情况及时添加。
⒑如果发现不正常情况应立即停磨检修。
对磨机的维修时一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命。为了及时发现缺陷病消除隐患，以保证其磨机正常运转，除了日常的维护外，还需要定期停磨，（建议每月一次）对重要部件 如中空轴、主轴承、筒体、减速机、大小齿轮等作认真检查，作详细记录。按照缺陷情况分轻重缓急作适当处理和安排中修及大修计划。
⒒磨机衬板被磨损70%或有 70mm长的裂纹时应更换。
⒓衬板螺栓有损坏造成衬板松动时应更换。
⒔主轴承严重磨损时应更换。
⒕格子式球磨机的篦子板磨损到不能再焊补时应更换。
⒖大齿轮齿轮面磨损到一定程度后可翻面继续使用。
⒗小齿轮严重磨损应更换。
⒘进出料螺旋磨损时应及时焊补，磨损至无法焊补时应更换。
⒙地脚螺栓松动或损坏应及时修复。
