CAM-H系列内分级式磨粉机（卧式分级）是一种具有超细分级功能的微粉生产设备，跟德国ZPS、国内CWJ微粉机属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎，能获得5~150um的超细粉体，大流量的冷却气体能用于热敏性物料的粉碎。

性能特点:

※ 集机械冲击式超微粉碎机与高效涡轮超微分级机与一体，粉碎后的物料受气流作用，在机内经涡轮分级机强制分级，分级装置取代通常粉碎机的筛网，能同时完成微粉碎和微粉分选的两道工序，粉碎效率高。
※通过调整分级叶轮的转速，不用停机即可调节产品的粒度。
※ 系统粉碎时强大的粉碎气流产生较强的冷却功能，粉碎时温升低，特别适用于加工热敏性和纤维性物料，产品粒度均匀。

部件构成:

※ 该机主要由腔体、机座、分级装置、粉碎装置、高速电机、轴承座等部分组成。
※ 粉碎转子件是主要部件，包括粉碎主轴、轴承单元、轴承座、轴承盖、粉碎盘、粉碎锤块等部件。 分级部分主要包括分级主轴、轴承单元、轴承座、轴承盖、分级叶轮等部件。
※加料单位主要由减速电机、螺旋轴、加料斗等部件组成，加料量的大小主要通过调节减速电机的转速来实现。
工作原理:
※ 机体内腔为园筒形，上部份为超微分级机，下部分为超微粉碎机。粉碎室由粉碎盘和磨块组成，用来将物料击碎成细粉，分级室由分级叶轮组成，能把细粉分成粒度达标品和未达标品两种规格，达标品经出料管排出，由旋风集料器收集。未达标品沿腔体内壁回落到粉碎室，继续粉碎直到达标为止。
※ 粉碎盘和分级叶轮分别由各自的驱动装置驱动，分级叶轮的转速可调，用以调节产品粒度。螺旋喂料装置在机体内侧壁，用来把物料均匀的送入粉碎室，加料量可以通过调整转速来实现。

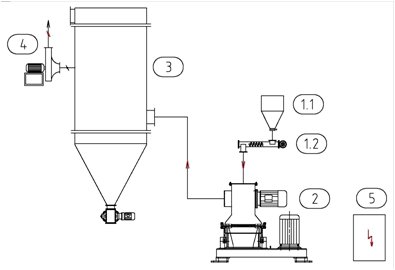

成套流程示意图：

1.1 入料斗

1.2 喂料搅拢

2.CAM-H 粉碎机

3.袋式除尘器

4.高压离心风机

5.电器控制柜

 成套系统主要由主机、旋风集料器、脉冲除尘器、高压引风机、卸料阀和电控柜等组成。原料由螺旋喂料器送至粉碎腔，粉碎后的物料受负压气流作用，在机内经涡轮分级机强制分级，同时完成微粉碎和微粉分选的两道工序，由集料系统收集成品，尾风由脉冲除尘器过滤排出。
