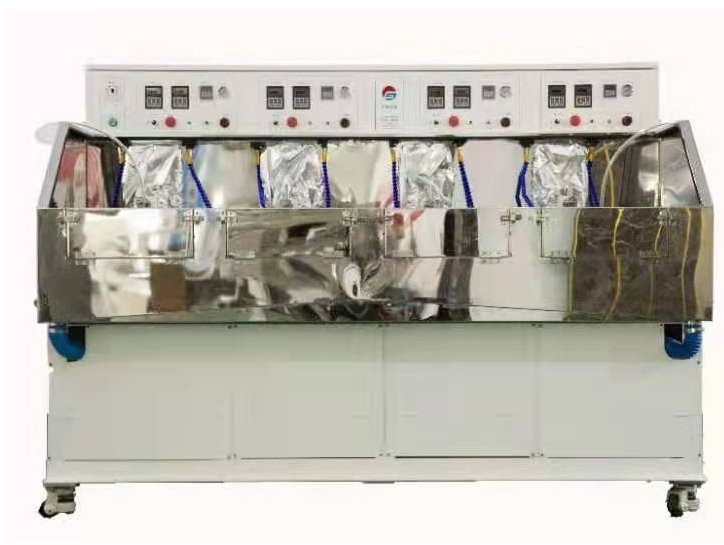

JP720.4X20四轴柱面机
直接联系
上饶市光耀光学设备制造有限公司
江西
面议
光耀光学
JP720.4X20四轴柱面机
501
一、机床用途及功能
1 | 加工对象 | 柱面、平面
|
2 | 加工方式 | 单片、成盘 |
3 | 主轴控制方式 | 各轴单动控制 |
4 | 摆动方式 | 前后直线运动
|
5 | 加压方式 | 气动加压 |
6 | 供液方式 | 自动循环，各轴单独供液 |
二、主要技术参数
序号 | 项 目 | 参 数 值 | 单位 | 备 注 |
1 | **加工宽度 | 200 | mm | |
2 | **加工长度 | 200 | mm | |
3 | 主轴数 | 4 | 个 | |
4 | 主轴间距 | 500 | mm | |
5 | 主轴螺纹 | M72X3 | mm | 内螺纹 |
6 | 接头联接尺寸 | φ50（+0.009~+0.034） | mm | 内孔 |
7 | 上轴摆动速度 | 25~150 | cpm | 无级变速 |
8 | 下轴摆动速度 | 25~150 | cpm | 无级变速 |
9 | 上轴摆动幅度 | 0~±65 | mm | |
10 | 下轴摆动幅度 | 0~±40 | mm | |
11 | 使用气压范围 | 0.99 | MPa | |
12 | 加工时间 | 0~5999 | min | |
13 | 上轴电机 | E400-5S 300rpm | 4台 | |
14 | 下轴电机 | E400-5S 300rpm | 4台 | |
15 | 水泵 | AB-100 0.25KW | 2台 | |
16 | 机床总功率 | 3.7 | KW | |
17 | 使用电源 | 三相380V 50HZ | ||
18 | 机床外型尺寸 | 2130X1260X1460 | mm | LxWxH |
19 | 机床重量 | 约800 | Kg |
3.机床配件与工艺
变频器 | 英威腾 （台湾） |
轴承 | 人本（日本） |
摆动电机 | （宁波中大） |
水斗材料 | 采用304双镜面板 |
漆面 | 采用涂装设备自动烤漆 |
