圆锥式破碎机

直接联系

河南世盛重工机械有限公司

河南

产品规格型号

参考报价：

面议

型号：

关注度：

1727

应用行业：

在冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎中应用极为广泛。

产品介绍

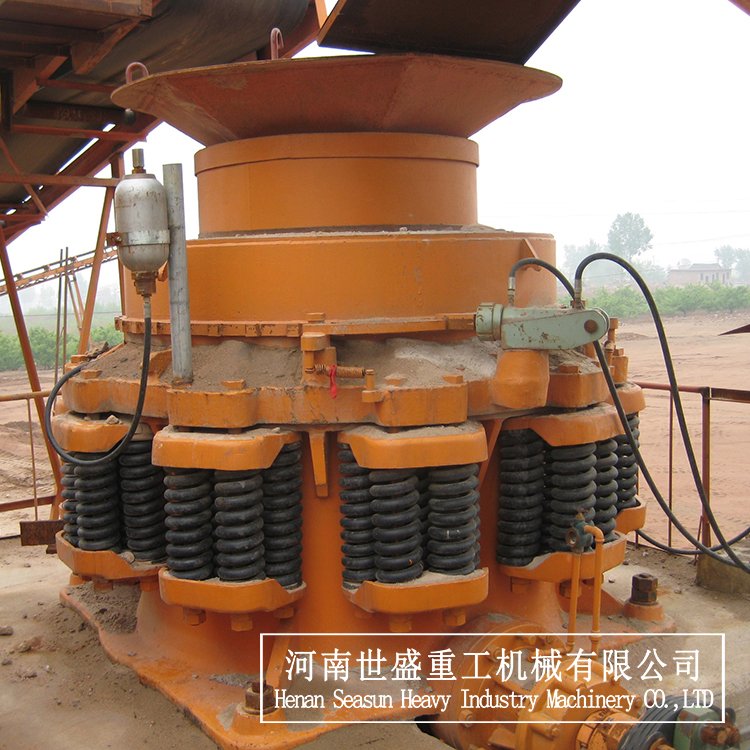

圆锥式破碎机

圆锥式破碎机介绍

　圆锥式破碎机又称圆锥破碎机或圆锥破，可以用来破碎中等和中等硬度以上的各种矿石和岩石，是矿山破碎设备中应用广泛的破碎机之一。在冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎中应用极为广泛。本破碎机设备具有破碎比大、高效节能，出料粒度均匀等优点。

圆锥式破碎机(圆锥破)工作原理

　　圆锥式破碎机设备分为粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种。主要用在原理是：工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。我们厂生产的圆锥式破碎机设备型号齐全，品质**用户可以根据不同需求选购。

圆锥式破碎机(圆锥破)主要结构

　　圆锥破碎机设备其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。

圆锥式破碎机(圆锥破)的主要特点

　　(1)液压系统，该机具有用液压系统来调整破碎机排矿日的大小，液压系统可有效地保证设备的安全运转。在破碎腔中有异物时，液压系统可使动锥体自动下退，当异物排出后，该系统使下退的动锥体自动复位。

　　(2)破碎腔型，破碎腔型是指动锥与固定锥之问形成的几何空间。破碎腔的形状对整机的性能影响很大。该设备从粗碎到细碎设计了四种规格的腔型，它有六种可能的组合，这意味着它能好地适用于用户特殊要求。

　　(3)密封可靠：采用迷宫式密封装置，取代了以往使用的水式密封，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠.

　　(4)更换方便：以往破碎机更换破碎壁非常慢,圆锥式破碎机新结构更换破碎壁非常快。

圆锥式破碎机技术参数

CS系列高效弹簧圆锥破碎机参数

型号	动锥直径 (mm)	腔型	给矿口尺寸		出料尺寸 (mm)	处理能力 (t/h)	主轴转速 (t/min)	功率 (kw)	重量 (t)	外形尺寸 (mm)
			闭口边 (mm)	开口边 (mm)
CS-75B	900	细型	83	102	9-22	45-91	580	75	15	2821×1880×2164
		粗型	159	175	13-38	59-163
CS-110B	1200	细型	127	131	9-31	63-188	485	110	20	2821×1974×2651
		中型	156	156	13-38	100-200
		粗型	178	191	19-51	141-308
CS-160B	1295	细型	109	137	13-31	109-181	485	185	27	2800×2342×2668
		中型	188	210	16-38	132-253
		粗型	216	241	19-51	172-349
CS-240B	1650	细型	188	209	16-38	181-327	485	240	55	3911×2870×3771
		中型	213	241	22-51	258-417
		粗型	241	268	25-64	299-635
CS-315B	2134	细型	253	278	19-38	381-726	435	315	110	4613×3251×4732
		中型	303	334	25-51	608-998
		粗型	334	369	31-64	789-1270
CS-75D	914	细型	13	41	3-13	27-90	580	75	15	2821×1880×2410
		粗型	33	60	3-16	27-100
CS-110D	1218	细型	29	57	5-16	50-132	485	110	20	2560×1942×2928
		中型	44	73	10-16	90-145
		粗型	56	89	13-19	141-181
CS-160D	1295	细型	29	64	3-16	36-163	485	160	27	2800×2342×2668
		中型	54	89	6-16	82-163
		粗型	70	105	10-25	109-227
CS-240D	1676	细型	35	70	5-13	90-209	485	240	55	3917×2870×3771
		中型	54	89	6-19	136-281
		粗型	98	133	10-25	190-336

PY系列弹簧圆锥破碎机参数

型号	动锥直径 (mm)	进料口尺寸 (mm)	大进料边长 (mm)	出料口调节范围 (mm)	处理能力 (t/h)	功率 (kw)	偏心轴转速 (r/min)	重量 (t)	外形尺寸 (mm)
PYB600	Φ600	75	65	12-15	40	30	356	5	2234×1370×1675
PYD600	Φ600	40	35	3-13	12-23	30	356	5.5	2234×1370×1675
PYB900	Φ900	135	115	15-50	50-90	55	333	11.2	2692×1640×2350
PYZ900	Φ900	70	60	5-20	20-65	55	333	11.2	2692×1640×2350
PYD900	Φ900	50	50	3-13	15-50	55	333	11.3	2692×1640×2350
PYB1200	Φ1200	170	145	20-50	110-168	110	300	24.7	2790×1878×2844
PYZ1200	Φ1200	115	100	8-25	42-135	110	300	25	2790×1878×2844
PYD1200	Φ1200	60	50	3-15	18-105	110	300	25.3	2790×1878×2844
PYB1750	Φ1750	250	215	25-50	280-480	160	245	50.3	3910×2894×3809
PYZ1750	Φ1750	215	185	10-30	115-320	160	245	50.3	3910×2894×3809
PYD1750	Φ1750	100	85	5-13	75-230	160	245	50.2	3910×2894×3809
PYB2200	Φ2200	350	300	30-60	590-1000	280/260	220	80	4622×3302×4470
PYZ2200	Φ2200	275	230	10-30	200-580	280/260	220	80	4622×3302×4470
PYD2200	Φ2200	130	100	5-15	120-340	280/260	220	81.4	4622×3302×4470
