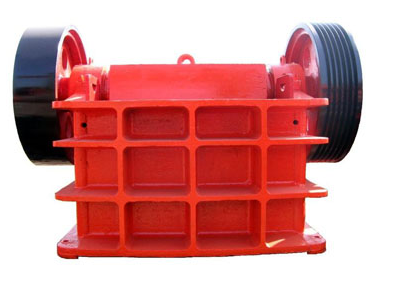

1、颚式破碎机简介

颚式破碎机是外常用的机型，操作简单，价格低廉。 颚式破碎机的格栅是一个控制筛，可控制破碎产品的粒度，使其在指定的大粒度范围内。 对于细碎和脆性物料(产品尺寸小于15毫米)，筛网的间隙应为产品尺寸的3至6倍，而对于粗粉碎(产品尺寸小于15毫米)，筛网的间隙应为 应比产品尺寸大3到6倍，并且粗粉碎(产品尺寸约15毫米)时，应比产品大1.5到2倍。 炉排的缝隙应沿物料运动的方向排列(如下图所示)，该方向与切线速度的方向几乎一致。 同时，炉bars条之间的间隙应从炉bars条的内部到外部逐渐扩大，这样破碎的产品可以尽快排出而不会阻塞炉bars条。 中间的炉排条可允许进料器的湿度为30%，而普通的炉排条仅允许进料器的大湿度不超过15%。

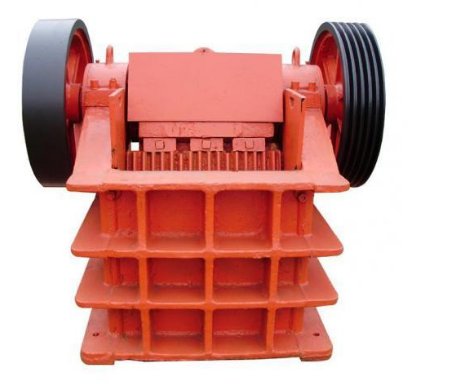

2、颚式破碎机的组成颚式破碎机主要由机架、动颚、偏心轴、颚板、调整座等零件组成。工作时电动机通过三角带经皮带轮驱动偏心轴，使动颚按照活动的轨迹进行运动，进入破碎腔内的物料在两颚板之间受压碎、劈裂和弯曲作用而被破碎，经破碎后的物料在自身重量的作用下由排料口排出。下面介绍颚式破碎机结构特征：

3、结构特征介绍①机架部机架为钢板焊接结构并经退火处理。机架前墙板上装有固定颚板。在机架内侧破碎腔处装有左、右边护板，以防机架内侧壁的磨损。在机架前墙板上加工有4个φ33孔，拆卸固定颚板时用棍棒敲击固定颚板以便于拆卸，在机架的侧墙板上加工有φ40孔，拆卸边护板时用棍棒敲击边护板以便于拆卸。②肘板肘板一端支撑在动颚下部，另一端支撑在调整座上，并与其形成滑动接触。肘板除支撑动颚外，还有当外来不能破碎的异物进入破碎腔内，破碎机负荷突然增大的情况下，自身立即折弯或断裂，从而保护其它零件不受损伤。③调整部机架后壁的顶杆和调整垫板可用来根据用户的需要调整排料口的大小，从而控制出料粒度。注意：调整顶杆时须将弹簧松开，垫板加入后再将顶杆退出，弹簧拉紧。④弹簧拉杆装置设备的弹簧拉杆装置由拉杆、弹簧，螺母等零件组成，用于保证颚式破碎机整个运动机构的紧密配合，及平衡动颚与肘板在工作时产生的惯性力。弹簧预压力不易过大，只要肘板与动颚、肘板与调整座间的冲击响声即可。
