对辊破碎机

对辊破碎机

直接联系

江苏迈斯特重工机械有限公司

江苏

产品规格型号
参考报价:

面议

品牌:

迈斯特

型号:

对辊破碎机

关注度:

800

产品介绍

产品介绍


     对辊式破碎机简称对辊破,也叫对辊式制砂机、双辊破碎机,是比较老式的破碎设备,经过了无数次的升级和改造,制造工艺更加成熟化,该设备结构简单,过粉碎现象少,辊面上的齿形、尺寸、排列可随物料性质而改变。

可对中硬和软矿石进行中、细破碎,如硫酸厂中通常用对辊式破碎机对硫铁矿石进行一次破碎,使直径达到20~30mm,再进入双辊式破碎机进行二次破碎,使矿石直径达到5mm以下,达到沸腾炉的要求。

性能特点

1、结构简单易修检

设备模块化构架,根据现场需要可分体异地安装,也可组合安装,便于起吊和检修。标准化模块组合齿板更具有互换性,通用性,极大降低齿板的更换周期,降低运行成本。

2、过粉率低粒度好:

采用组合破碎而非冲击、击打方式破碎,不产生二次破碎现象,故过粉碎率极低 。

3、破碎比大:

当需要大的破碎比时,对辊式破碎机可以在两个辊子的下方安装一个可以调节的破碎棒。

4、结构标准化:

每种型号的对辊式破碎机的结构都是标准化的,它的结构和长度能随要求的生产力而变化 。

5、过铁保护装置:

对辊式破碎机搭配有过铁保护装置,当块度较大时或不可破碎时,则弹簧被压缩,活动辊退让排料口增大,物料排出后,在弹簧压力下,活动辊复位。这就是机械式排料口调整与过载保护装置(保险装置)。

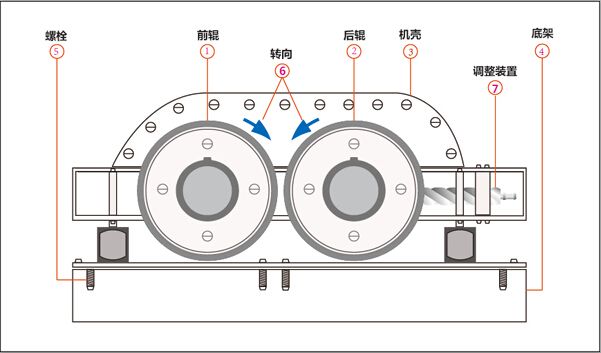

工作原理

1、出料粒度调节,两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

2、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,使破碎后的成品从底架下面排出。

3、为了安全,对辊破碎机传动部分应根据实际情况自行安装安全罩。

技术参数

型号2PG04252PG06402PG07402PG08502PG10602PG12602PG1560
辊直径(mm)Ф400Ф600Ф700Ф800Ф1000Ф1200Ф1500
辊宽(mm)250400400500600600600
入料粒度(mm)≤25≤25≤25≤25≤30≤30≤30
排料口(mm)2-82-82-82-82-102-102-10
处理能力(t/h)5-1010-2015-3020-4030-5040-7060-110
配动力型号Y132M-6Y180L-6Y200L-4Y225M-4Y250M-4Y315M-6Y315L-6
电机功率(kw)5.5×215×230×245×255×275×2110×2
