粉碎机Turbo-mill E,R,CR型

T250,T400,T600,T800

直接联系

FREUND-TURBO CORPORATION

日本

产品规格型号

参考报价：

面议

品牌：

Turbo-mill

型号：

T250,T400,T600,T800

关注度：

3702

产品介绍

Turbo mill E型 R型 CR型 粉碎机
❖ 粉碎原理
Turbo-mill 通过高速旋转在转子刀片背面凹槽处形成超高速涡流，原料受高频率震动完成对小粒径颗粒的微粉化处理。
伴随空气的卷入可以实现对原料的冷却，可以用来粉碎粘性弹性原料，热敏感树脂原料。

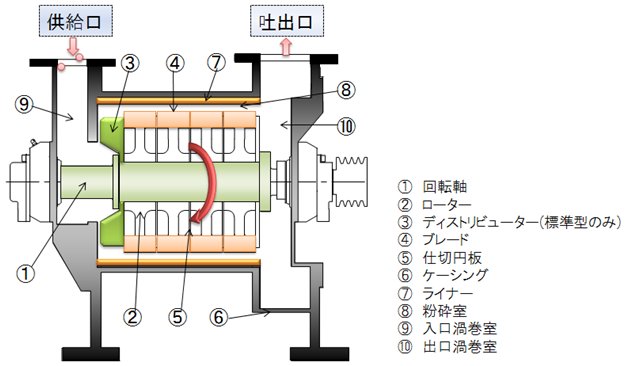

❖ 粉碎流程

原料与空气一起被送入粉碎室。在入口涡流室⑨中产生涡流，由分配盘③把原料加速并分散，均匀的分配到破碎室⑧中。在刀片④和衬套⑦的缝隙间产生的冲击以及高速涡流把原料粉碎并与空气一起从出口⑩排出。

❖ 特长

1、出色的粒度分布【产品粒度：d50=3～50um】
超高速涡流的作用下，微粉的发生机率低，得到的产品粒度都控制在数微米左右。

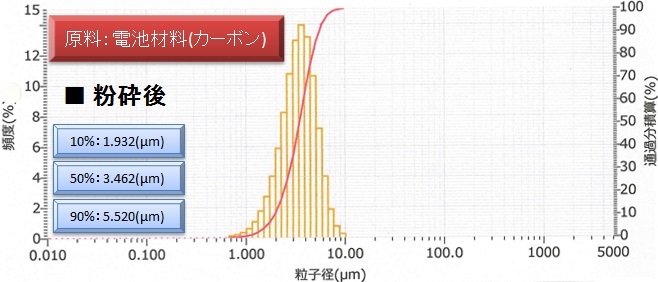

粉粉碎实例　机型：T400(RS型)
・原料：电池材料(石墨)【粉碎前原料粒度：d50≒600um】
⇒ 粉碎后(1Pass)　产品粒度：d50＝3.46um
　

2、发热少
超高速涡流粉碎可以有效抑制热量的产生，适合连续生产墨粉等热敏感原料。

3、能耗低
与冲击式粉碎机相比，能耗低。

4、容量大
长时间连续生产设计，维护少，故障率低。

5、易清洗
45°开盖设计，开幅大，易清洗。

6、满足不同粉碎条件　

S型(标准型)→M型→E型→R型：齿数越多粉碎粒度越细。

型号	E型
型号	(EL)	(ES)	(EX)
转子段数	4	4	8
刀片数	56×4段	112×4段	112×8段
转子・衬套间隙（mm）	2~3
抗磨处理	高频淬火镀硬质铬 WC喷涂	高频淬火镀硬质铬	插入式特殊钢
刀片&内衬形状	高洁净型刀片 ●食品・粉体颜料等

型式	RS型	RSS型
转子段数	4	4
刀片数	300×4段	400×4段
转子・内衬间隙（mm）	1~2	0.7~2
抗磨处理	特殊镀层
刀片&衬套形状	超微粉碎转子 ●墨粉等

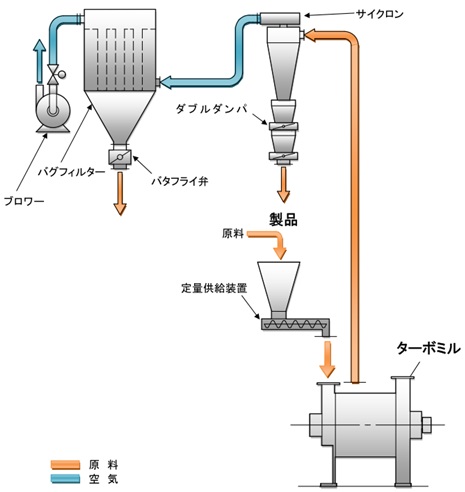

❖ 标准系统

※为对应不同原料不同用途，配备冷风粉碎系统，热风粉碎系统。

❖ 粉碎用途
    化工
    聚乙烯、酚树脂、聚乙烯（PVC）、环氧树脂、聚碳酸酯、ABS树脂、AS树脂尤里亚树脂、PVA、粉末涂料、调色剂、碳、石灰石、煤炭、颜料、石膏、纤维素吸水性聚合物、铜粉、磷酸铵、碳酸钠、电池材料（金属氧化物）、轻质碳酸钙活性炭、氧化铈、蜡、焦炭、CMC、ABS、三聚氰胺树脂

    食品
    小麦粉、大米、玉米、砂糖、盐、香辛料、鱼粉、海藻、植物根、明胶、魔芋寒天、荞麦皮、茶叶、混合伤寒、虾饲料、干面、辣椒、藻酸钠

    医药
    中药（甘草）、山梨、葡萄糖

    其他
    木粉、纸浆、废纸、稻壳

❖ 应用实例 (粉碎参数)

分类行业	原料名称	原料粒度	产品粒度	型号	产量 (kg/h)
电气电子材料	石墨	ｄ50=450um	ｄ50=12um	T400-4J	300
电气电子材料	电池材料 (金属氧化物）	数十mm (团聚物)	d50=2um	T400-4J	250
涂料类	墨粉	ｄ50=250um	d50=6.5um	T400-4RSJ	45
	墨粉	ｄ50=190um	d50=5.3um	T400-4RSSJ	25
	墨粉(中粉碎)	1～4mm	d50=25um	T400-4J	100
	墨粉	ｄ50=580um	d50=5.9um	T400-3CRSJ	85
	粉体涂料	5～20mm (片状)	d50=30um	T400-3ELJ	300
	涂料渣	ｄ50=1.5mm	d50=10um	T400-4J	300
	颜料	ｄ50=100um	d50=6um	T400-4J	60
	工业盐	ｄ50=500um	100%<75um	T400-4J	500
食品	淀粉	ｄ50=90um	d50=50um	T400-4J	250
	米	2~3mm	80%<63um	T400-4J	350
	稻谷壳	半成品	d50=180um	T400-4J	60
	棉砂糖	1×1×1mm	100%<75um	T400-4J	500
	海藻酸	ｄ50=50um	d50=15um	T400-4ESJ	150
	辣椒	20~50mm	d50=190um	T400-4J	500
饲料	鱼骨	Max4mm	d50=30um	T400-4J	150
	脱脂大豆	ｄ50=85um	d50=10μm	T400-4J	200
	脱脂糠	ｄ50=300um	d50=12um	T400-4RSJ	80
矿产	轻质碳酸钙	Max10mm	d50=50um	T400-4EXJ	800
	石灰石	ｄ50=180um	d50=10um	T400-4J	650
	石灰石	ｄ50=180um	d50=5μm	T400-8MJ	270
	石灰石	ｄ50=180um	d50=3um	T400-4ESJ	150
医药	草药	Max5mm (纤维状)	70%<150um	T400-4J	300
	山梨醇	Max2mm	99%<180um	T400-4J	300
	葡萄糖	1~2mm	99%<75um	T400-4J	200
树脂	LDPE	2~3mm 颗粒状	90%<177um	T400-4J	60
	ABS	2~3mm 颗粒状	95%<210um	T400-4J	70
	PET	Max5mm	93%<105um	T400-4J	130
	PVC (硬质)	Max8mm	95%<500um	T400-4J	60
	CMC	ｄ50=105um	70%<75um	T400-4J	50
	纤维素	5~10mm	d50=40um	T400-4J	60
	酚树脂	Max5mm	d50=18um	T400-4J	550
	氟树脂	Max30mm (片状)	d50=30um	T400-4J	200
	三聚氰胺树脂	1~10mm	99%<75um	T400-4J	250
	吸水性聚合物氧化铈	2~3mm	d50=20um	T400-4J	100
化工	活性炭	ｄ50=200um	d50=20um	T400-4J	350
	氧化铈	2~3mm (团聚块)	d50=0.5um	T400-4J	150
	蜡	ｄ50=16um	d50=6um	T400-4RSJ	65
	焦炭	ｄ50=75um	d50=15um	T400-4J	150
	阻燃剂	ｄ50=20um	d50=4.2um	T400-8MJ	180
其他	木粉	1~3mm	d50=150um	T400-4J	100
其他	废纸	1~10mm	絮状	T400-4J	200

❖ 标准规格

型号	T250	T400	T600	T800
粉碎室内径 (mm)	250	400	600	800
**转数 (min-1)	12,000 (11,000)	7,500 (8,000)	5,200 (5,600)	4,100
电机功率 (kW)	11～15	30～37	55～75	90
产量比	0.3～0.5	1	2	3

（）表示CR型。

冷却型Turbo-mill系统 New!

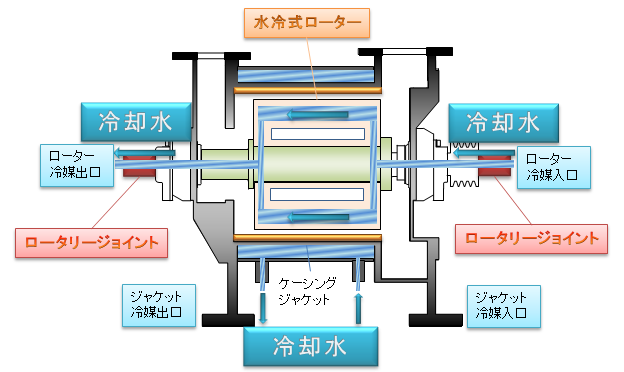

❖ 水冷式转子　Turbo-mill CRS(S)型
结构

❖ 优点
    依靠离心力控制冷却液
    使用高热交换率的冷却液
    平稳运行结构的设计
    空心高速旋转接头

❖ 特长

    高效热传导通水构造。
    提升2倍的处理能力。
    达到微粉化产品粒度。
    有效控制对冷却设备，冷冻设备的成本。
    墨粉，粉体涂料等遇热变质树脂原料的粉碎。
    可以对旧机型 (T400、T600)的夹套进行升级改造。
    利用现有Turbo-mill CR型的旋转单元对冷却系统进行改良。

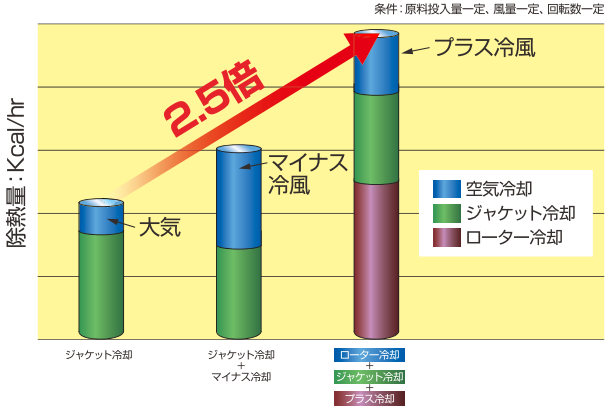

❖ 除热效果对比 (T400-CRS)

『转子冷却』+『夹套冷却』+『plus冷风』三种冷却方式
提高2.5倍以上的冷却效果！
plus冷风和低温风效果相同、
不需要配备低温冷却装置！

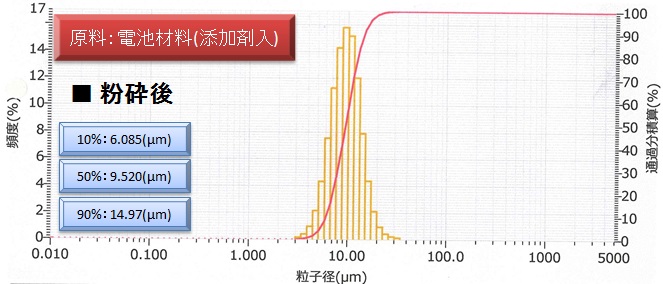

❖ 粉碎实例1　设备型号：T400(CRS型)
・原料：电池材料(加入添加剂)【粉碎前原料粒度：d50≒78.1um】
⇒ 粉碎后(1Pass)　产品粒度：d50＝9.520um

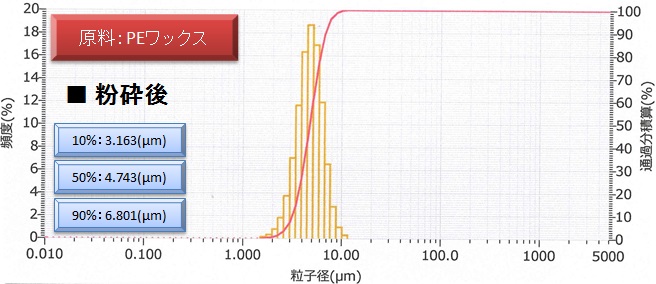

❖ 粉碎实例2　设备型号：T400(CRS型)
・原料：PE蜡【粉碎前原料粒度：d50≒7.1um】
⇒ 粉碎后(1Pass)　产品粒度：d50＝4.743um

❖ 冷却型Turbo-mill系统　适用机型

型号	T250		T400		T600
转子形状	E型	RS型	E型	RS型	E型	RS型
粉碎室内径[mm]	φ250		φ400		φ600
转数[min-1]	8400	11000	-	8000	-	5600
功率[kW]	11~15		30~37		55~75

❖ 设备交流・实验・验证设备

本公司创业以来50年间，在大家的支持下得到广大客户的青睐与肯定。
17700件试验实绩，3500台的交付实绩，涉及医药、食品、化妆品、电子、电池材料、化学等多方面，得到了客户的高度评价。

❖ 实验流程
客户在考虑引进机器时，可事先进行详细协商，也可以在本公司进行产品的实验测试。
我们将听取客户的要求、有什么难点、什么用途等，反复讨论，做出精准调整。
因为备有各种试验机，可以通过问询窗口您能很方便与我们取得商联系。稍后由营业负责人联系您。
为贵公司的产品增值，性能品质提升，一同努力。
