一、    概述：

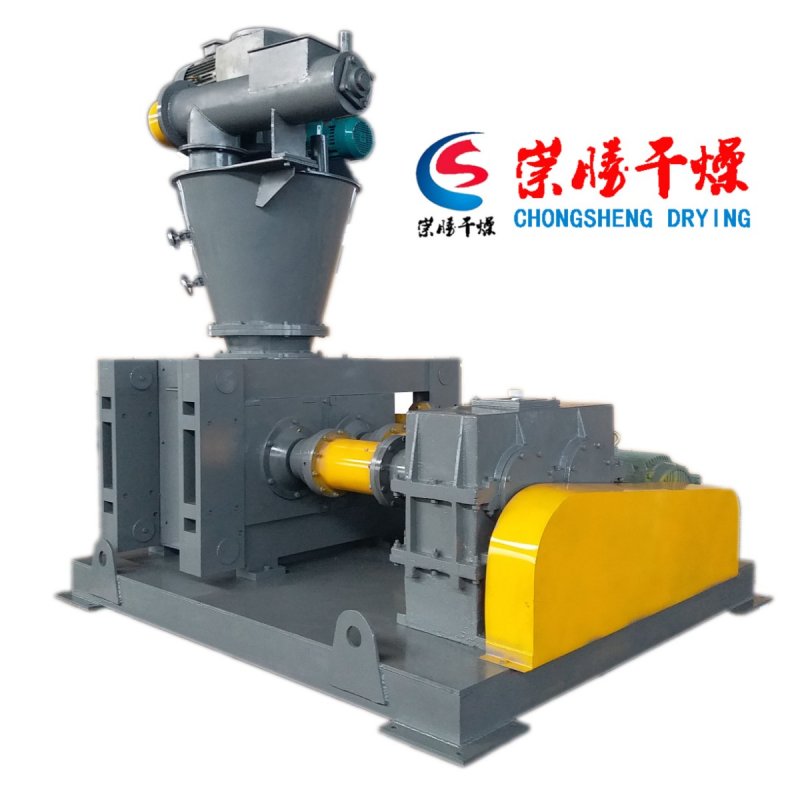

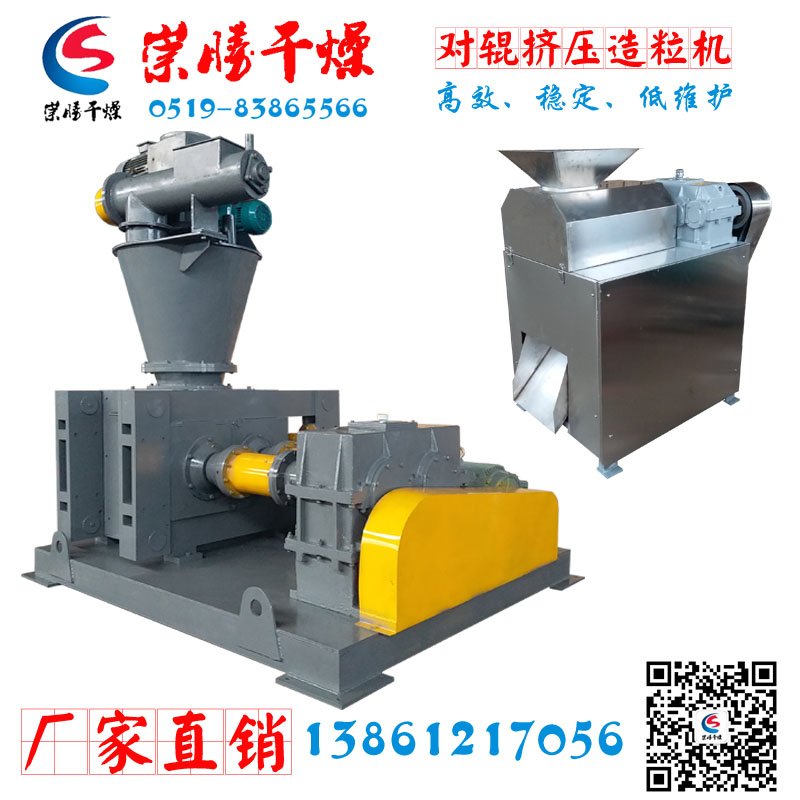

      本机为干法辊压造粒机组，是吸收国外造粒机新技术的改进型产品。该机结构特点是：安装了带有机械震动装置的预连续加料器与强制喂料螺旋加料斗相结合的喂料系统 ，保证了喂料的连续性、充分性与均匀性，这是至关重要的一步。在成对轧辊上刻有均布弧槽，有利于物料咬入轧辊，工作时形成弧槽密封腔（带），也有利于物料的压实，降低了机组成形压力与主机负荷，提高了轧片生产率。

       该机还配置了轧片成形液压自动补偿加压装置，视镜窗等。粉状物料经斗式提升机后，从加料、螺旋脱气输送、轧片、切碎、筛分至粒状产品，可以一次性完成全过程。

二、    工作原理与机组结构

1.工作原理：

       该机利用成对轧辊，彼此留有一定间隙(可调)，两者以相同的转速作反向旋转。其中一组轧辊轴座固定，另一组轧辊轴座滑动，以助于液压缸施压彼此

紧靠。轧辊表面有规则地排列许多形状、大小相同的弧槽，根据物料对象压缩比的不同，选择采用一轧辊弧槽的波谷正好对准另一轧辊的波谷。两轧辊呈现水平平行状态，粉粒状物料从两轧辊上方连续、均匀地靠自重和强制喂入两轧辊之间，当物料进入咬入去后逐渐被轧辊咬入，随着轧辊的连续旋转，物料占有的空间逐渐减少而被逐步压缩，并达到成型压力的**值，随后，则压力逐渐降低，所压得之团块，因弹性回复加其轧片自重而脱落轧辊弧槽，接下来进入切碎装置并筛分至粒状产品。

2.机组结构：

1）储料仓: 带有机械振动的储料仓,起到储存物料的作用.

2）定量加料器：将储料仓内物料定量、可调地供给强制喂料加料器。

3）强制喂料螺旋加料器：采用变频调速电机、锥螺旋、搅拌刀齿及带视镜窗的锥形加料斗以及喂料口组合等组成。其作用是进一步完成脱气并进行压力加料。

4）轧片机：由左右固定轴承座及滑动轴承座、框架结构、合金钢轧辊、二对齿轮联轴器传动、二只液压缸及泵站以及硬齿面双输出轴减速器与电机组成轧片主机。

5）碎粒机：由切碎箱体、切碎主轴、旋转刀片与筛网构成破碎室由电机带动主轴作高速旋转将轧片破碎。

6）振动粉筛机：

由碎机出来的碎粒粉料经该机筛分成粉状产品及回用粉料。

7）除尘装置：

由高压脉冲袋式除尘器、引风机、风管、脉冲电磁阀、软管等组成。

8）电控柜：

           由电控箱体、变频调速控制器、电流表、电压表、指示灯、按钮开关、电压转换开关等电气元件组成。
