多线开方设备 CX2121
直接联系
烟台力凯数控科技有限公司
山东
面议
烟台力凯
多线开方设备 CX2121
47
产品特点：
➤工作台采用双工位配置，可同时切割两板材料。
➤三轴和五轴绕线方式可选，实现5-60mm的产品切割。
➤罗拉切割系统、工作台、张力机构、收放线及排线系统在一个平面布置，操作便捷。
➤6导轮设计，减少断线率，绕线快捷。
➤工作台上左右滑台可以独立前后位移，左右两侧可以切割不同厚度的产品罗拉采用螺钉紧固，配套专用电动扳手，拆装方便快捷。
➤工作台增加摇摆功能实现半导体碳化硅开方切割。
➤断线续切功能。

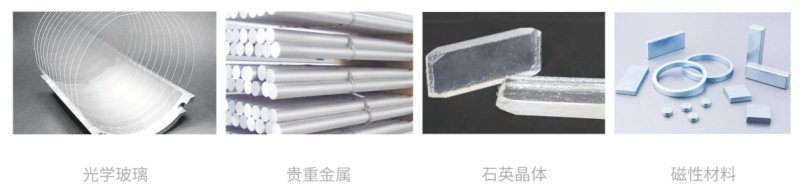

切割样品：
技术参数：
| 序号 | 项目 | 内容 | 技术参数 | ||
| 1 | 型号 | 型号 | CX2121 | CX2121S | CX2121Y |
| 2 | 加工能力 | **加工料坯尺寸 | 204×210×210mm | 204×210×210mm | Ф155×200mm |
| 切片厚度 | 5-60mm（设备绕线总数≤40根） | 5-60mm（设备绕线总数≤40根） | 5-60mm（设备绕线总数≤40根） | ||
| 工位数 | 2 | 2 | 2 | ||
| 3 | 罗拉规格 | 罗拉外径 ×包胶长度×数量 | （Ф160-Ф185 mm ）×210×5 | （Ф160-Ф185 mm ）×210×5 | （Ф160-Ф185 mm ）×210×5 |
| 4 | 金刚线 | 金刚石线径 | Ф0.20-φ0.37 | Ф0.20-φ0.37 | Ф0.20-φ0.37 |
| **储线量 | 20 km (φ0.25mm) | 20 km (φ0.25mm) | 20km (φ0.25mm) | ||
| **往返走线速度 | 1200 m/min | 1200 m/min | 1200 m/min | ||
| 5 | 工作台 | 工作台升降行程 | 240mm | 240mm | 240 mm |
| 工作台平移行程 | 100mm | 0 | 0 | ||
| 工作台摇摆角度 | 0 | 0 | ±7° | ||
| 切割方式 | 垂直向上进给 | 垂直向上进给 | 垂直向上进给 | ||
| 切割进给速度 | 0.1-99.9mm/min | 0.1-99.9mm/min | 0.1-99.9 mm/min | ||
| 6 | 切割液 | 切割液 | 水基或油基切割液 | 水基或油基切割液 | 水基或油基切割液 |
| 储液量 | 800L | 800L | 800L | ||
| 泵流量 | 200L/min | 200L/min | 200L/min | ||
| 7 | 电源 | 电源 | 380V±10%、50Hz | 380V±10%、50Hz | 380V±10%、50Hz |
| 功率 | 22 Kw | 22 Kw | 29 Kw | ||
| 8 | 外形尺寸和重量 | 外形尺寸（长x宽x高） | 2200 × 1900 ×2400 mm | 2200 × 1900 ×2400 mm | 2370 × 2220 ×2950 mm |
| 重量 | 3000 Kg | 3000 Kg | 3000 Kg | ||
