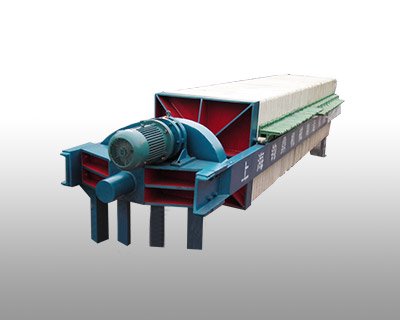

机械压紧压滤机，压紧时是由电动机带动减速器，经传动部件推动压紧板压紧滤板。压紧螺杆和固定螺母设计有可靠的自锁螺旋角，能保证压紧时的可靠性和稳定性。退回时由限位开关控制，电机的过载保护采用先进的集成电路保护控制器。本机具有自动化程度高、机械强度高、使用维修方便、运行费用低等特点。
性能参数
机械压紧厢式压滤机的技术参数
| 规格型号 | 过滤面积 ㎡ | 滤板尺寸 mm | 滤饼厚度 mm | 滤室容积 L | 滤板数量 pcs | 过滤压力 Mpa | 电机功率 Kw | 整机质量 Kg | 外形尺寸 长×宽×高 mm | 地基尺寸 mm | |||
| L | B | D | H | ||||||||||
| X(AM)J15/630-30U | 15 | 630 × 630 | 30 | 226 | 18 | 0.6 | 2.2 | 1725 | 2640×1050×1150 | 1970 | 500 | 910 | 720 |
| X(AM)J20/630-30U | 20 | 297 | 24 | 1993 | 3000×1050×1150 | 2270 | |||||||
| X(AM)J30/630-30U | 30 | 452 | 37 | 2360 | 3650×1050×1150 | 2920 | |||||||
| X(AM)J40/630-30U | 40 | 595 | 49 | 2788 | 4250×1050×1150 | 3520 | |||||||
| X(AM)J30/800-30U | 30 | 800 × 800 | 460 | 23 | 0.6 | 3.0 | 2580 | 3165×1400×1200 | 2400 | 650 | 1270 | 815 | |
| X(AM)J40/800-30U | 40 | 614 | 30 | 2925 | 3550×1400×1200 | 2840 | |||||||
| X(AM)J50/800-30U | 50 | 748 | 38 | 3318 | 3990×1400×1200 | 3230 | |||||||
| X(AM)J60/800-30U | 60 | 902 | 46 | 3712 | 4430×1400×1200 | 3670 | |||||||
| X(AM)J70/800-30U | 70 | 1056 | 54 | 4106 | 4900×1400×1200 | 4100 | |||||||
| X(AM)J80/800-30U | 80 | 1210 | 62 | 4561 | 5310×1400×1200 | 4550 | |||||||
| X(AM)J50/1000-30U | 50 | 1000 × 1000 | 152 | 28 | 0.6 | 3.0 | 4172 | 3810×1400×1400 | 2900 | 800 | 1400 | 870 | |
| X(AM)J60/1000-30U | 60 | 908 | 34 | 4468 | 4170×1400×1400 | 3260 | |||||||
| X(AM)J70/1000-30U | 70 | 1063 | 40 | 4863 | 4530×1400×1400 | 3620 | |||||||
| X(AM)J80/1000-30U | 80 | 1219 | 46 | 5259 | 4890×1400×1400 | 3980 | |||||||
| X(AM)J100/1000-30U | 100 | 1505 | 57 | 5985 | 5550×1400×1400 | 4640 | |||||||
| X(AM)J120/1000-30U | 120 | 1816 | 69 | 6776 | 6270×1400×1400 | 5360 | |||||||
机械压紧板框式压滤机的技术参数
| 规格型号 | 过滤面积 ㎡ | 滤板尺寸 mm | 滤饼厚度 mm | 滤室容积 L | 滤板数量 pcs | 过滤压力 Mpa | 电机功率 Kw | 整机质量 Kg | 外形尺寸 长×宽×高 mm | 地基尺寸 mm | |||
| L | B | D | H | ||||||||||
| B(AM)J15/630-30U | 15 | 630 × 630 | 30 | 226 | 18 | 0.6 | 2.2 | 1932 | 2810×1110×1190 | 2150 | 500 | 1110 | 720 |
| B(AM)J20/630-30U | 20 | 297 | 24 | 2046 | 3170×1110×1190 | 2510 | |||||||
| B(AM)J30/630-30U | 30 | 452 | 37 | 2668 | 3950×1110×1190 | 3290 | |||||||
| B(AM)J40/630-30U | 40 | 595 | 49 | 3228 | 4670×1110×1190 | 4010 | |||||||
| B(AM)J30/800-30U | 30 | 800 × 800 | 460 | 23 | 0.5 | 3.0 | 2695 | 3610×1270×1300 | 2750 | 650 | 1270 | 815 | |
| B(AM)J40/800-30U | 40 | 614 | 30 | 3075 | 4130×1270×1300 | 3300 | |||||||
| B(AM)J50/800-30U | 50 | 748 | 38 | 3508 | 4610×1270×1300 | 3800 | |||||||
| B(AM)J60/800-30U | 60 | 902 | 46 | 3942 | 5160×1270×1300 | 4350 | |||||||
| B(AM)J70/800-30U | 70 | 1056 | 54 | 4376 | 5720×1270×1300 | 4910 | |||||||
| B(AM)J80/800-30U | 80 | 1210 | 62 | 4871 | 6300×1270×1300 | 5470 | |||||||
