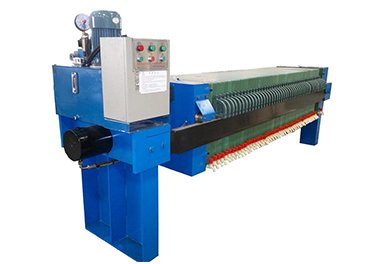

1、压滤机主体设备性能操作描述

该设备是一种间歇性的加压过滤设备,用于各种悬浮液的固液分离,它是依靠压紧装置将滤板压紧,再将悬浮液用泵压入滤室,通过滤布来达到将固体颗粒和液体物料分离的目的，二次压榨将通过空气或者水压进行二次挤榨，达到高效脱水作用。

2、压滤机主体设备说明及整机设备组成：机架部分，滤板部分，拉板系统，电气控制系，液压系统 。

（1）机架部分：机架是整套设备的基础，它主要用于支撑过滤机构，有止推板，压紧板，机座，油缸体和主梁等连接而成。

（2）过滤部分：过滤部分有整齐排列在主梁上的滤板和夹在它们之间的滤布所组成的。

（3）液压部分：液压部分是主机完成压紧和松开动作的动力装置，在电气控制系统的作用下，通过油缸，油泵及液压元件来完成系统的一部分工作；当系统被液压站，油缸压紧时，使之将各个滤室密封，用于过滤，反之松开时，用于卸料。 可实现自动压紧，自动保压，自动补压，自动卸压，及自动松开功能。

（4）电气控制部分：电气控制部分是整个控制系统的控制中心，它主要由电控柜，PLC、断路器，接触器，中间继电器，接近开关等组成。PLC程序控制器选用日本三菱产品，可正常运行30万次无故障。具有性能稳定、安全可靠、使用寿命长等特点。在设计原理上采用隔离变压器电源保护，抗电流冲击和电压波动，用隔离输出提高控制点的载流量，有效的保护PLC，同时也提高PLC使用寿命，又便于安装维修。
