AUT/PAUT系列
1568

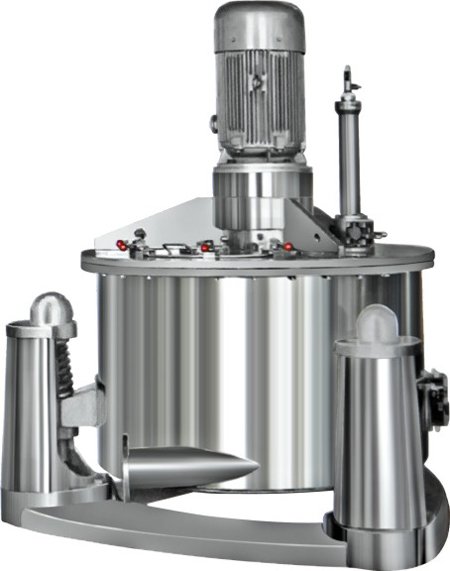

| AUT/PAUT系列上悬式刮刀卸料自动离心机 |
| 产品特点1、采用PLC控制，程序设定，无人看护的自动化操作，加料、初过滤、洗涤、精过滤、卸料全过程监护。2、变频调速，启动平稳，分离因数可调。3、电机采用上置直联式，避免了带传动带来的磨擦粉尘。4、容量大，产量高，提高了生产效率。5、能耗制动，非接触式制动方式，无磨擦粉尘污染。6、全密闭结构，密封件采用硅橡胶或氟橡胶，离心机内腔氮气保护，可实现密闭防爆要求。7、结构设计合理，在线清洗系统 (喷淋系统)，保证了洁净度要求，符合GMP规范。8、采用气动动作系统，清洁卫生。9、料层控制器。10、选装气体辅助刮刀，卸料后转鼓中无残余滤饼。11、安全保护：转速检测，过振动保护，开盖保护、电机过载过热保护，刮刀旋转、升降机械电气双重控制，刮刀与转鼓的联动锁定。 AUT型三足上悬螺旋刮刀过滤全自动离心机，吸收了SGZ三足式刮刀卸料离心机及 XJ，XR，XZ 上悬式离心机二种机型的优点，具有三足式离心机的抗震能力，又有上悬式离心机大的容积，且结构紧凑、传动简单，密封性好，整机设计符合GMP要求，电器采用先进的PLC与人机界面控制，自动化程度高，运行安全可靠。适用于要求密闭，易燃、易爆、及有毒和腐蚀性物料的场所，广泛用于化工、轻工、制药等工业部门。AUT结构图主要技术参数标准制造形式1、结构：外壳配置进料管、洗涤管、观察镜、排气口、检修孔、照明孔；密闭结构，转鼓及外壳、翻盖等部件为不锈钢材料(SUS304)制造。机座等为铸造件，表面包衬不锈钢。转鼓、外壳内外表面、机器外露件表面均抛光处理。2、所有坚固件为不锈钢件。3、采用PLC控制。4、机电式料程控制。5、传动与制动：普通电机(或防爆电机)+变频器+能耗制动。6、气动动件系统。PAUT结构图 1.螺栓 2.螺母闷片 3.主轴螺母 4.螺母垫圈 5.转鼓衬套 6.平键 7.下轴盖 8(10).骨架油封 9.挡油静圈 11.轴承 12.内夹套 13.外衬套 14.内轴承座 15.轴承座 16.轴承 17.外调整垫圈 18.内调整垫圈 19.轴承 20.联轴器下 21.上轴盖 22.气缸刮刀 23.螺栓 24.联轴器上 25.平键 26.联轴器闷片 27.平键 28.顶盖 29.主轴 30.外壳基础 31.转鼓底 32.内胆 |
