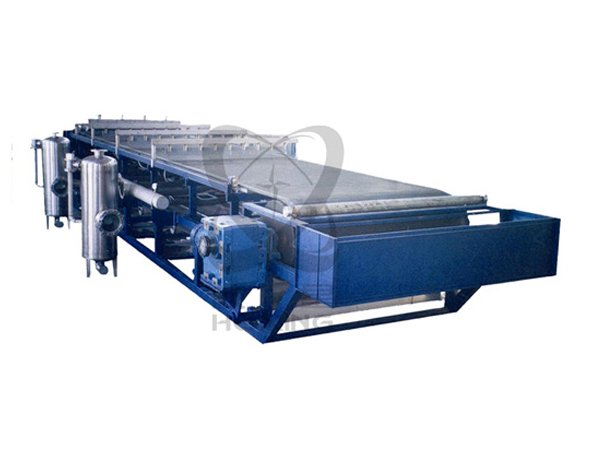

DU橡胶带式真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业。设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修费用低等优点。可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离，尤其在烟气脱硫中的石膏脱水方面(FGD)有良好的应用。
 |  |

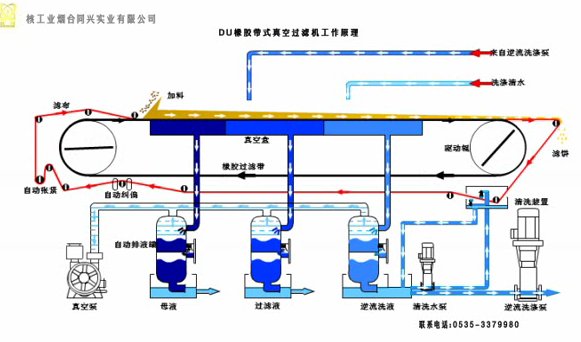

橡胶带式真空过滤机是我厂在引进国外同类产品技术基础上，自主开发的一种高效过滤固液分离设备。该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作，并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好，滤饼水分低、操作灵活、维护简单等优点。胶带机经我厂多年改进和完善，产品的技术性能和质量已达到了国际**，已广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。
A．加料装置 B．淋洗装置 C．纠偏装置 D．清洗装置
橡胶带式过滤机技术特点： | |

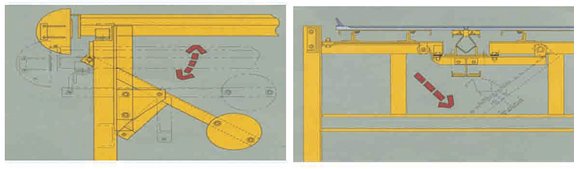

| 真空盒与升降装置: 真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。 同时设计了一套升降机构，有利于更换摩擦带。 | ||
 | ||
升降机构（一） | 升降机构（二） | |
| 纠偏装置 采用气缸或气囊推动纠偏转一定角度来自动纠正滤布的偏移，保证滤布的正常运转。 | |
 气缸纠偏 |  气囊纠偏 |
| 张紧装置 张紧装置通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并且不发生跑偏现象。 | 清洗装置 采用工艺水喷射，清洗滤布和胶带，且配有真空吸管密封的箱体，这样可以保证清洁的工作现场。喷头采用美国喷雾公司的产品，可以充分保证清洗效果。 |
 张紧装置 |  清洗装置 |
| 淋洗工艺 采用逆流淋洗与喷淋洗装置，同时可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗的更彻底。 | |
 逆流洗涤 |  顺流洗涤 |

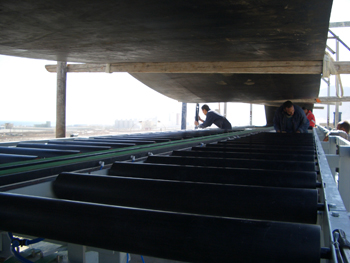

| 胶带支撑装置 胶带支撑采用心轴式迷宫密封托辊支承、气垫式支承等多种形式，减少了胶带的运行阻力，有利于延长胶带的使用寿命。 | |
 支撑装置 |  支撑装置 |
| 控制系统 采用远程与现场交互控制的方式，方便了工作的操作，便于实施无人操作。 | |
 控制系统 |  控制系统 |

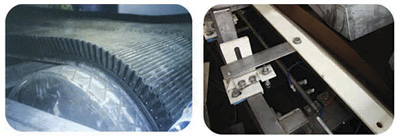

| 胶带裙边及挡板 采用EP200四层聚酯布的环形橡胶带，胶带裙边采用组合结构即波形裙边与平行胶带粘合而成，这种结构裙边伸缩性好，可避免裙边经过辊筒改向破裂，可防止料液从两侧流出。橡胶带的上部构造为中间一排排水沟槽，沟槽中间钻有真空排液孔，钻空部位为纯橡胶无布层，可防止液体通过布层纤维进入橡胶层导致胶带分层，大大的延长了橡胶带的使用寿命。 |  |
外型尺寸图
DU技术参数
过滤宽度/M | 1.3 | 1.8 | 2.0 | 2.5 | 3.2 | 4.0 | 4.5 | ||||||||
过滤长度/M | N（整数） | 过滤面积/m2 | 重量/T | 过滤面积/m2 | 重量/T | 过滤面积/m2 | 重量/T | 过滤面积/m2 | 重量/T | 过滤面积/m2 | 重量/T | 过滤面积/m2 | 重量/T | 过滤面积/m2 | 重量/T |
8 | 3 | 10.4 | 7.9 | 14.4 | 10.4 | 16 | 11.7 | 20 | 14.6 | ||||||
10 | 4 | 13.0 | 8.9 | 18.0 | 11.9 | 20 | 13.4 | 25 | 16.8 | 32.0 | 27.6 | ||||
12 | 5 | 15.6 | 9.9 | 21.6 | 13.4 | 24 | 15.1 | 30 | 19.0 | 38.4 | 30.0 | 40 | 42.4 | 54 | 45.0 |
14 | 6 | 18.2 | 10.9 | 25.2 | 14.9 | 28 | 16.8 | 35 | 21.2 | 45.0 | 32.4 | 56 | 45.0 | 63 | 47.9 |
16 | 7 | 20.8 | 11.9 | 28.8 | 16.4 | 32 | 18.5 | 40 | 23.4 | 51.2 | 34.8 | 64 | 47.6 | 72 | 50.8 |
18 | 8 | 23.4 | 12,9 | 32.4 | 17.9 | 36 | 20.2 | 45 | 25.6 | 58.0 | 37.2 | 72 | 50.2 | 81 | 53.7 |
20 | 9 | 26.0 | 13.9 | 36.0 | 19.4 | 40 | 21.9 | 50 | 27.8 | 64.0 | 39.6 | 80 | 52.8 | 90 | 62.0 |
22 | 10 | 39.6 | 20.9 | 44 | 23.6 | 55 | 31.0 | 70.4 | 42.0 | 88 | 56.4 | 99 | 65.2 | ||
24 | 11 | 48 | 25.3 | 60 | 33.2 | 77.0 | 44.4 | 96 | 59.0 | 108 | 68.4 | ||||
26 | 12 | 65 | 35.4 | 83.2 | 46.8 | 104 | 61.6 | 117 | 71.6 | ||||||
28 | 13 | 89.6 | 49.2 | 112 | 64.2 | 126 | 74.8 | ||||||||
30 | 14 | 96.0 | 51.6 | 120 | 66.8 | 135 | 78.0 | ||||||||
A(m) | N＜5 | 0.20 | 0.20 | 0.25 | 0.25 | 0.40 | |||||||||
N≥5 | 0.25 | 0.25 | 0.25 | 0.40 | 0.40 | 0.40 | 0.40 | ||||||||
B(m) | N＜5 | 0.45 | 0.45 | 0.45 | 0.45 | 0.52 | ||
N≥5 | 0.45 | 0.45 | 0.45 | 0.52 | 0.645 | 0.645 | 0.645 | |
C(m) | N＜5 | 1.30 | 1.30 | 1.30 | 1.30 | 1.60 | 获取更多信息，请访核工业烟台同兴实业有限公司 网站
