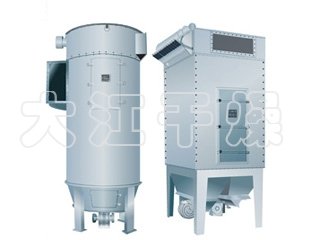

MF系列脉冲布筒滤尘器
含尘气流从进气口进入下箱体后，部分沉降，轻微粉尘浮动时被滤袋阻留．净化空气透过滤袋．经文氏管进入上箱体．从出气口排出。 积附在滤袋外壁的粉尘不断增加．当阻力在限定(一般为80-120毫米水柱)的范围内，就要清除积附在滤袋外壁的粉尘，清灰是由控制仪定期顺序触发各控制阀，开启脉冲阀，使气包内的压缩空气由喷吹管孔喷出(一次风)通过文氏管诱导数倍于一次风的周围空气(二次风)进入滤袋，使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用．被抖落的粉尘落入灰门经排灰阀排出机体。
| 广泛应用于冶金、铸造、矿山、化工、医药、饲料、粮食加工等行业的通风除尘和粉尘回收。 | ||
 | ||
| 安装形式滤袋数量方型双斗脉冲布筒滤尘器 | ||
 | ||
| 1.压缩气口 2.清洁气体出口 3.滤网架 4.滤网袋 5.空气进口 6.粉尘收集箱 7.旋转下料阀 8.文氏管 9.供气口 10.压力开关 11.膜片阀 12.(辅助)气控管 13.电磁阀 14.顺序控制器 | ||
 | ||
| MF48 | MF60 | MF72 | MF84 | MF96 | MFl08 | MFl20 |
A | 3530 | 3530 | 3530 | 3530 | 3530 | 3530 | 3530 |
B | 3287 | 3287 | 3287 | 3287 | 3287 | 3287 | 3287 |
C | 2550 | 2552 | 2552 | 2552 | 2552 | 2552 | 2552 |
D | 1160 | 1160 | 1160 | 1160 | 1160 | 1160 | 1160 |
E | 1350 | 1650 | 1950 | 2250 | 2550 | 2850 | 3150 |
F | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
G | 635 | 635 | 635 | 635 | 635 | 635 | 635 |
H | 325 | 475 | 625 | 775 | 925 | 1075 | 1225 |
J | 1586 | 1586 | 1586 | 1586 | 1586 | 1586 | 1586 |
K | 790 | 790 | 790 | 790 | 850 | 850 | 850 |
L | 824 | 824 | 824 | 824 | 880 | 880 | 880 |
M×N | 400×500 | 500×500 | 600×500 | 700×600 | 700×600 | 800×600 | 800×600 |
P×Q | 432×530 | 530×530 | 600×530 | 728×630 | 728×630 | 832×630 | 832×630 |
R×S | 1050×1050 | 1350×1050 | 1650×1050 | 1950×1050 | 2250×1050 | 2550×1050 | 2850xl050 |
| MF24 | MF36 | MF48 | MF60 | MF72 | MF84 | MF96 | MFl20 | |
过滤面积(m2) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | |
滤袋数量(只) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | |
过滤风速(L/m2 s) | 20-40 | ||||||||
过滤风量(mm2/s) | 1300-2600 | 1950-3900 | 2600-5200 | 3240-6480 | 390-7800 | 4550-9100 | 5200-10500 | 6500-13000 | |
**外形尺寸(mm)
| 长 | 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 |
宽×高 | 1450×3700 | 1450×3850 | 1450×4100 | ||||||
脉冲阀数量 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
清灰装置
| 耗用压缩空气量(m3/min) | 0.07-0.30 | 0.11-0.40 | 0.15-0.50 | 0.18-0.60 | 0.22-0.60 | 0.25-0.90 | 0.29-0.90 | 0.37-0.90 |
压缩空气压力(kg/cm2) | 5-7 | ||||||||
