H9-15G-1
389

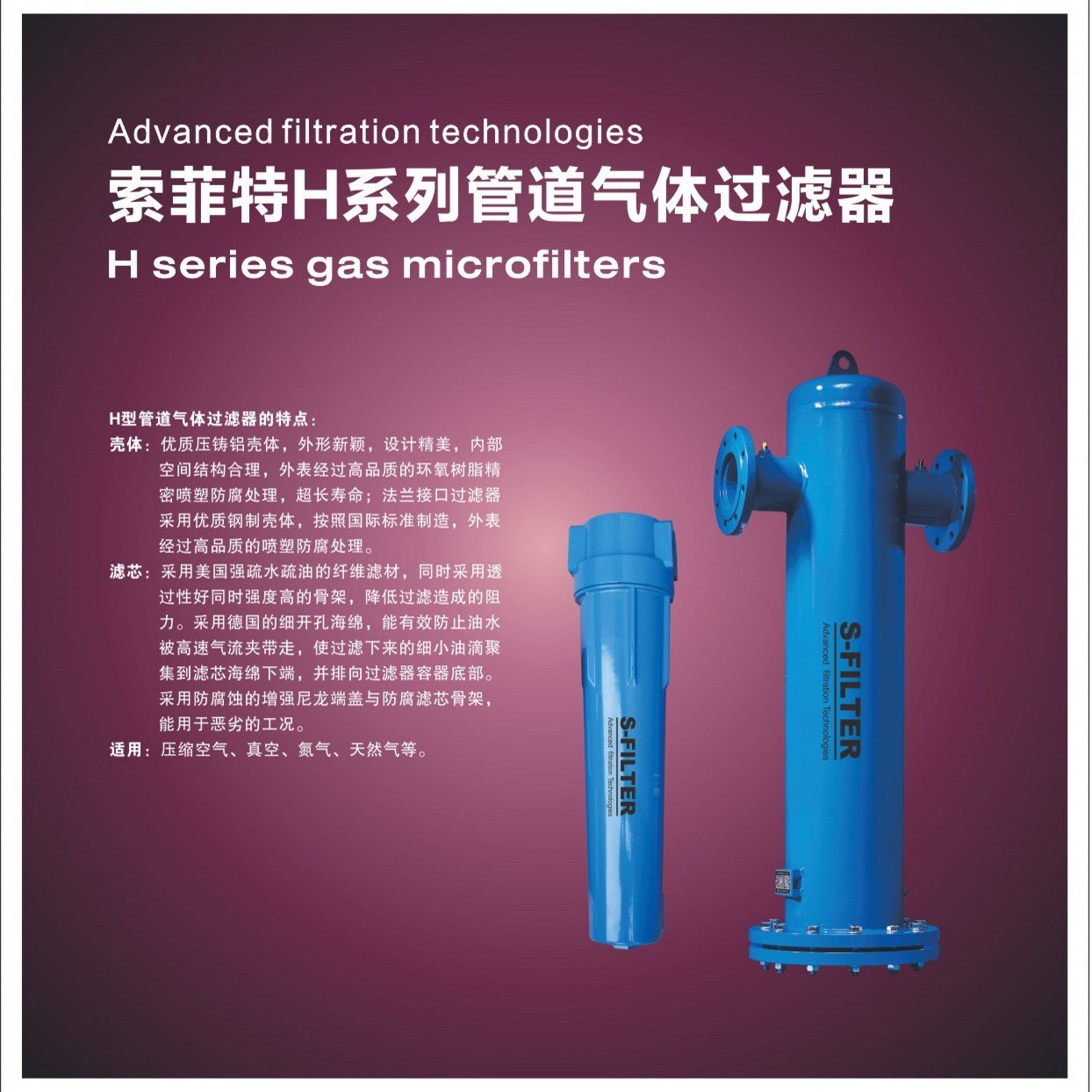

索菲特H系列管道气体过滤器
H series gas microfilters
H型管道气体过滤器的特点：
壳体：优质压铸铝壳体，外形新颖，设计精美，内部空间结构合理，外表经过高品质的环氧树脂精密喷塑防腐处理，超长寿命；法兰接口过滤器采用优质钢制壳体，按照国际标准制造，外表经过高品质的喷塑防腐处理。
滤芯：采用美国强疏水疏油的纤维滤材，同时采用透过性好同时强度高的骨架，降低过滤造成的阻力。采用德国的细开孔海绵，能有效防止油水被高速气流夹带走，使过滤下来的细小油滴聚集到滤芯海绵下端，并排向过滤器容器底部。采用防腐蚀的增强尼龙端盖与防腐滤芯骨架，能用于恶劣的工况。
适用：压缩空气、真空、氮气、天然气等
过滤精度等级：
9级：气水分离器，3μ；
7级：主路过滤器，1μ；
5级：除油过滤器, 0.01μ；
3级：微油过滤器, 0.01μ；
1级：活性炭吸附过滤器, 0.01μ；
索菲特H系列管道气体过滤器
H series gas microfilters
H系列管道气体过滤器规格表：
型号 | 口径 | 流量 | A | B | C | 滤芯数 |
H*-1 | DN15 | 1 | 103 | 20 | 310 | 1 |
H*-2 | DN25 | 2 | 103 | 20 | 310 | 1 |
H*-3 | DN40 | 3 | 123 | 24 | 385 | 1 |
H*-5 | DN40 | 5 | 123 | 24 | 510 | 1 |
H*-7 | DN40 | 7 | 123 | 24 | 510 | 1 |
H*-12 | DN50 | 12 | 136 | 30 | 605 | 1 |
H*-15 | DN65 | 15 | 152 | 36 | 850 | 1 |
H*-20 | DN65 | 20 | 152 | 36 | 950 | 1 |
H*-20 | DN80F | 20 | 380 | 260 | 800 | 1 |
H*-25 | DN80F | 25 | 380 | 260 | 900 | 1 |
H*-30 | DN100F | 30 | 420 | 260 | 900 | 2 |
H*-40 | DN100F | 40 | 420 | 300 | 900 | 2 |
H*-50 | DN100F | 50 | 420 | 300 | 900 | 2 |
H*-60 | DN125F | 60 | 500 | 300 | 900 | 3 |
H*-75 | DN125F | 75 | 500 | 300 | 900 | 3 |
H*-80 | DN150F | 80 | 560 | 350 | 900 | 4 |
H*-100 | DN150F | 100 | 560 | 400 | 900 | 4 |
流量单位:m3/min；更大流量接受订货。
型号中*代表各过滤级别；口径中带F的过滤器为法兰接口。
本系列过滤器**工作压力1.0Mpa。
可选配件：浮球式自动排水器、压差表。
