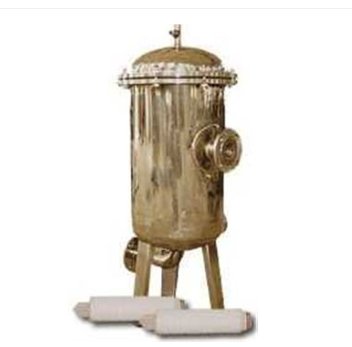

HJL系列精密过滤器
直接联系
海安市荣圣机械制造有限公司
江苏
面议
荣圣机械
HJL系列精密过滤器
502
额定水通量（ t/h） | 滤芯配置 | 接 管 | 外形尺寸（ mm） | 参考重量 (kg) | |||||||
芯数 | 长度 | D 1 | D 2 | D 3 | D | W | H 1 | H 2 | H 3 | ||
0.5 1 1.5 | 1 | 10" 20" 30" | 20 | 20 | 20 | 102 | 230 | 300 | 125 | 520 760 100 | 4.5 5.5 6.5 |
1.5 3 4.5 | 3 | 10" 20" 30" | 25 | 20 | 25 | 180 | 300 | 310 | 130 | 600 840 1080 | 10 14 18 |
2.5 5 7.5 | 5 | 10" 20" 30" | 40 | 25 | 40 | 230 | 450 | 330 | 130 | 730 970 1210 | 19 23 27 |
8 12 16 | 8 | 20" 30" 40" | 50 | 25 | 50 | 300 | 500 | 350 | 150 | 1060 1300 1540 | 35 40 45 |
12 18 24 | 12 | 20" 30" 40" | 50 | 25 | 50 | 350 | 550 | 420 | 200 | 1060 1400 1650 | 45 50 55 |
15 22.5 30 | 15 | 20" 30" 40" | 65 | 40 | 65 | 400 | 650 | 450 | 200 | 1180 450 1700 | 60 65 70 |
18 27 36 | 18 | 20" 30" 40" | 65 | 40 | 45 | 400 | 650 | 450 | 200 | 1240 1480 1720 | 60 65 70 |
21 31.5 42 | 21 | 20" 30" 40" | 80 | 45 | 80 | 450 | 700 | 480 | 200 | 1250 1500 1750 | 70 76 82 |
25 37.5 50 | 25 | 20" 30" 40" | 80 | 45 | 80 | 500 | 750 | 500 | 200 | 1260 1480 1750 | 92 100 108 |
30 45 60 | 30 | 20" 30" 40" | 100 | 45 | 100 | 500 | 750 | 500 | 200 | 1260 1500 1750 | 93 102 108 |
