球头金刚石复合齿
310

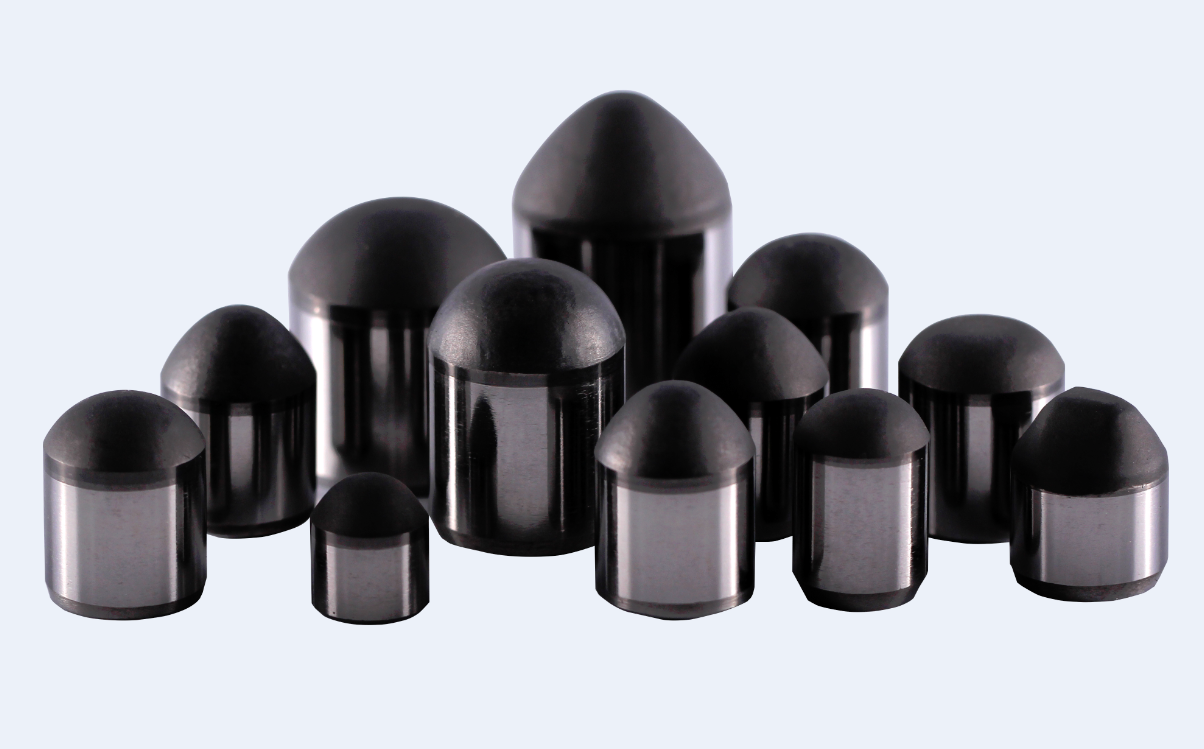

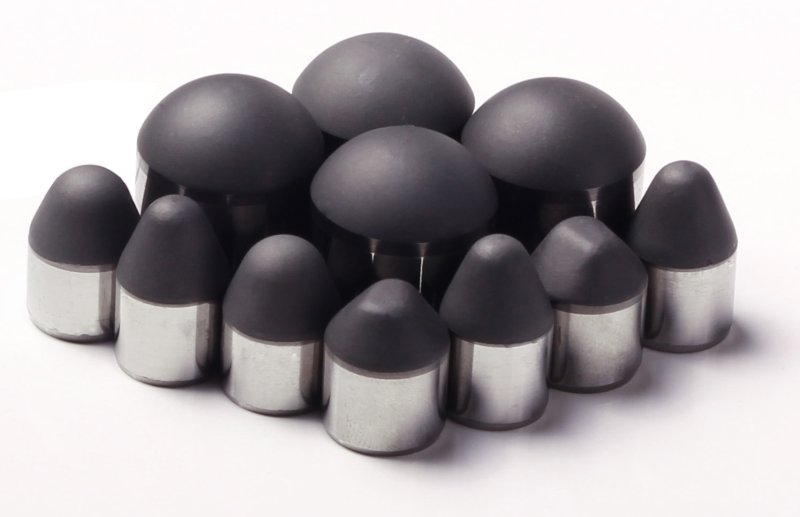

金刚石强化复合齿由金刚石颗粒和硬质合金基体在高温高压下烧结而成，既具有金刚石的高耐磨性，又具有硬质合金的高强度。产品广泛应用于牙轮钻头、潜孔钻头、截齿、破碎机械等领域，是硬质合金齿的**替代品。 金刚石强化复合齿在金刚石层和硬质合金层之间采用了过渡层技术，具有突出的抗冲击性和超高耐磨性，使其在高端PDC钻头上也得到广泛应用，如减震齿、中心齿、保径齿等。 |

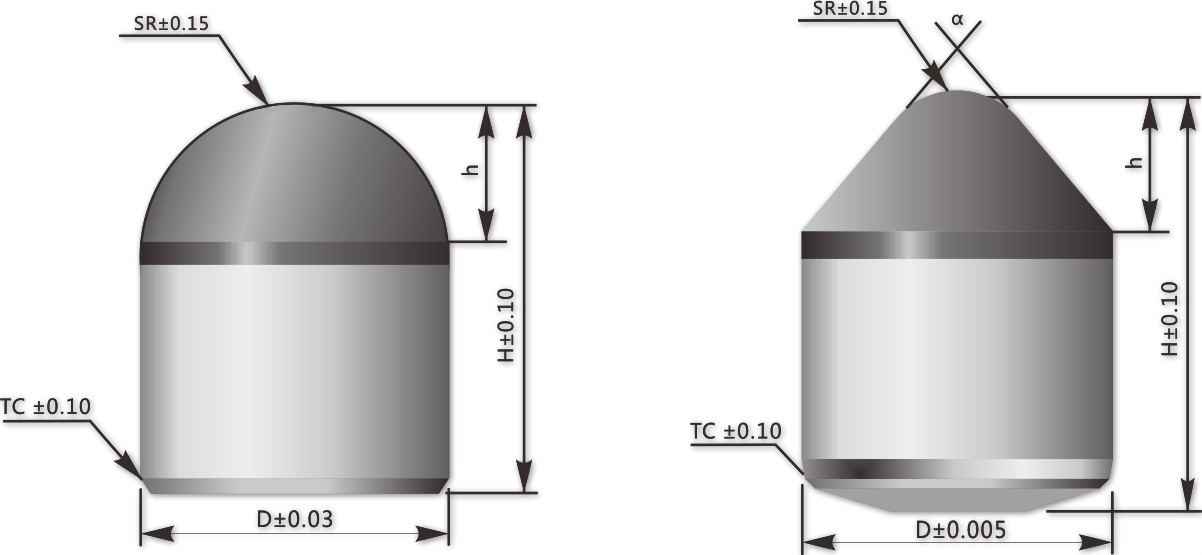

金刚石钻头用复合齿规格尺寸（mm）
球顶齿 Dome | |||||
零件号 | 规格 | 直径 | 高度 | 球冠R | 球顶高 |
A0230 | DB1112R6.8 | 11.00 | 12.0 | 6.76 | 2.83 |
A0228 | DB1113R5.6 | 11.00 | 12.7 | 5.59 | 4.6 |
A0229 | DB1117R5.6 | 11.00 | 17.0 | 5.59 | 4.6 |
A0223 | DB1114R5.5 | 11.18 | 13.8 | 5.47 | 4.76 |
A0226 | DB1308R20 | 13.44 | 8.0 | 20 | 1.16 |
A0046 | DB1312R20 | 13.44 | 12.0 | 20 | 1.16 |
A0034 | DB1318R20 | 13.44 | 18.0 | 20 | 1.16 |
A0216 | DB1313R12 | 13.44 | 12.7 | 12 | 2.06 |
A0217 | DB1313R7.5 | 13.44 | 13.2 | 7.54 | 4.1 |
A0045 | DB1412R12 | 14.00 | 12.0 | 12 | 2.3 |
A0043 | DB1417R7.8 | 14.36 | 17.1 | 7.78 | 4.78 |
A0238 | DB1618R8.3 | 15.95 | 17.88 | 8.32 | 5.95 |
A0225 | DB1620R8.2 | 15.88 | 20.0 | 8.18 | 6.06 |
平顶齿 Flat-top | |||||
零件号 | 规格 | 直径 | 高度 | 球冠R | 球顶高 |
A0222 | DP1313P4.9 | 13.44 | 12.7 | 4.92 | 2.92 |
A0224 | DP1413P4.9 | 13.82 | 12.7 | 4.92 | 3.3 |
A0231 | DP1417P4.9 | 13.82 | 17.0 | 4.92 | 3.3 |
牙轮钻头、冲击钻头用复合齿规格尺寸（mm）
球顶齿Dome | |||||
零件号 | 规格 | 直径 | 高度 | 球冠R | 球顶高 |
A0227 | DB110170 | 11.00 | 17.0 | 5.59 | 4.6 |
A0047 | DB121170 | 12.07 | 17.0 | 6.76 | 3.65 |
A0095 | DB131170 | 13.07 | 17.0 | 7.54 | 3.78 |
A0049 | DB139200 | 13.90 | 20.0 | 7.54 | 4.62 |
A0048 | DB159240 | 15.90 | 24.0 | 8.26 | 5.94 |
A0005 | DB191229 | 19.09 | 22.86 | 9.93 | 7.2 |
锥球齿 Conical | |||||
零件号 | 规格 | 直径 | 高度 | 球冠R | 球顶高 |
A0202 | DC080093A | 8.01 | 9.25 | 3.5 | 3.33 |
A0200 | DC096111A | 9.60 | 11.1 | 4.2 | 4 |
A0209 | DC116189A | 11.58 | 18.9 | 3.5 | 8.4 |
A0211 | DC121170A | 12.07 | 17.0 | 4.75 | 7.5 |
卵形齿 Ovoid | |||||
零件号 | 规格 | 直径 | 高度 | 球冠R | 球顶高 |
A0210 | DE110161 | 11.02 | 16.1 | 3/11 | 6.1 |
A0241 | DE129190 | 12.92 | 19.0 | 4.6/12 | 6.5 |
A0212 | DE191288 | 19.13 | 28.8 | 5/20 | 9 |
楔形齿 Chisel | |||||
零件号 | 规格 | 直径 | 高度 | 球冠R | 球顶高 |
A0203 | DW080093A | 8.01 | 9.25 | 1.7 | 3.33 |
A0201 | DW096111A | 9.60 | 11.1 | 2 | 4 |
A0010 | DW128156A | 12.80 | 17.0 | 3 | 5.6 |
