基本介绍

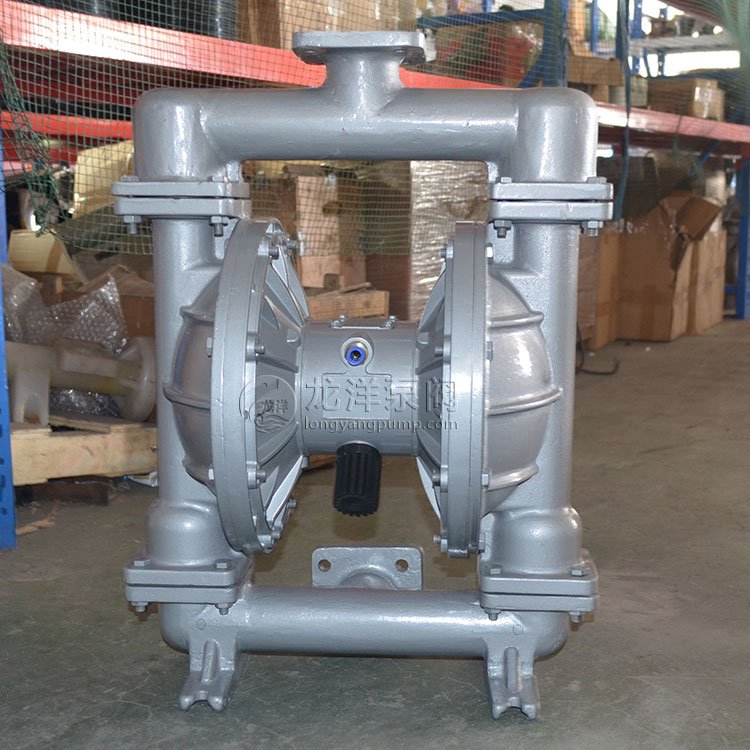

QBY铝合金气动隔膜泵是一种新型输送隔膜泵类。隔膜泵不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm³；流动宽敞，通过性能好，允许通过**颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微，不必用电，在易燃、易爆场所使用安全可靠； 可以浸没在介质中工作。

2 产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体**可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

3 产品用途

1、QBY铝合金气动隔膜泵不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞通过性能好允许通过**颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

4 产品性能参数

5 应用领域

工业：酸、碱、溶剂、悬浮物、分散体系。
石化业：原油、稠油、油脂、泥浆、污泥等。
涂料业：树脂、溶剂、着色剂、油漆等。
日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
采矿业：煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油
水处理：石灰浆、软性沉淀物、污水、化学品、废水等。
食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业：染料化学品、树脂、胶等。 建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆。
家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

6 安装尺寸

QBY铝合金气动隔膜泵安装尺寸图

7 工作原理

结构原理图

QBY铝合金气动隔膜泵在泵的两个对称工作腔中，各装有一块有弹性的隔膜⑥，联杆⑦将两块隔膜结构一体，压缩空气从泵的进气接着①进入配气阀③后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一但到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向圆球④，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向圆球交替地开启和关闭，从而将液体连续地吸入和排出。

8 安装示意图

9 使用注意事项

1、QBY铝合金气动隔膜泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
4、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

10 性能曲线图

11 隔膜材力特性表
