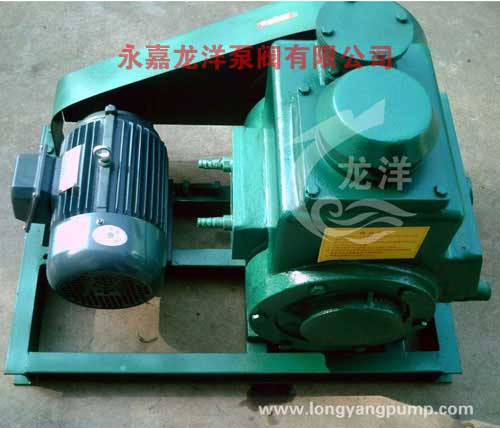

2X-4
直接联系
永嘉龙洋泵阀有限公司.
浙江
1万元以下
龙洋
2X-4
2397
2X-1-2X-70

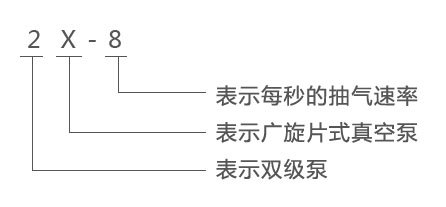

2X型真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。
允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2X型真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。
l、抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、在环境温度5℃～40℃范围内，进气口压强小于10托的条件下，允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
3、进气口连续敝通大气运转不得超过3分钟。
4、不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体，以及含氧过高的、爆炸性的、有毒的气体。

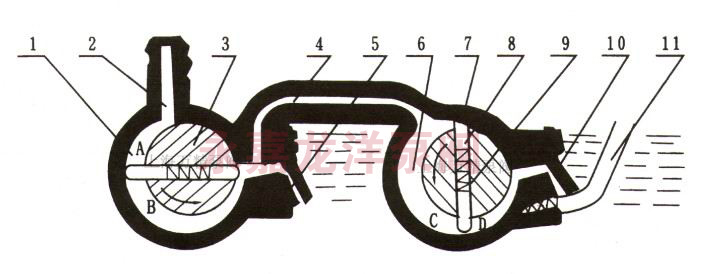

| 1 | 高真空室外 | 2 | 进气嘴 | 3 | 转子 | 4 | 过气管 | 5 | 排气阀门 |
| 6 | 低真空室 | 7 | 转子 | 8 | 刮片 | 9 | 弹簧 | 10 | 排气阀门 |
图1是旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为液体，旋片式真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2X-4以上的泵都装有能放入一定量气体的掺气阀11见图1
| 2X双级旋片式真空泵 | 2X-2 | 2X-4A | 2X-8A | 2X-8 | 2X-15A | 2X-15 | 2X-30 | 2X-70 | ||
| 2 | 4 | 8 | 15 | 30 | 70 | |||||
| 极限真空 | 关气镇 开气镇 | Pa(Torr) | 6.0×10-2(≤5×10-3)110 | |||||||
| 6.0×10-1(≤5×10-3) | (≤1×10) | |||||||||
| 电动机功率(KW) | 0.37 | 0.55 | 1.1 | 1.5 | 3 | 5.5 | ||||
| 温升(℃) | ≤40 | |||||||||
| 进气口径(mm) | 18 | 25 | 40 | 40 | 65 | 80 | ||||
| 转速(r/min) | 450 | 590 | 420 | |||||||
| 用油量(L) | 0.7 | 1.0 | 2.0 | 2.8 | 3.0 | 4.2 | ||||
| 噪声dB(A) | 68 | ≤68 | ≤70 | ≤75 | ≤78(～70) | ≤80(～75) | ||||
| 外形尺寸(cm) | 56×31×39 | 56×34×37 | 79×43×54 | 79×53×54 | 78×50×56 | 91×65×70 | ||||
| 适用电磁阀型号 | DDC-JQ25 | DDC-JQ40 | DDC-JQ65 | DDC-JQ80 | ||||||
| 重量(kg) | 58 | 55 | 80 | 110 | 232 | 330 | ||||
| 冷却方式 | 自然冷却 | 水冷 | 自然冷 | 水冷 | ||||||
| 冷却水量(L/min) | - | ＞0.5 | - | ＞0.8 | ＞1 | ＞2 | ||||

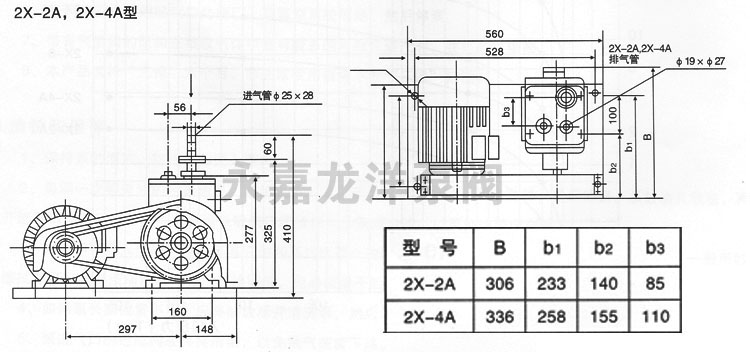

2X-2A,2X-4A型双级旋片式真空泵外形安装尺寸图

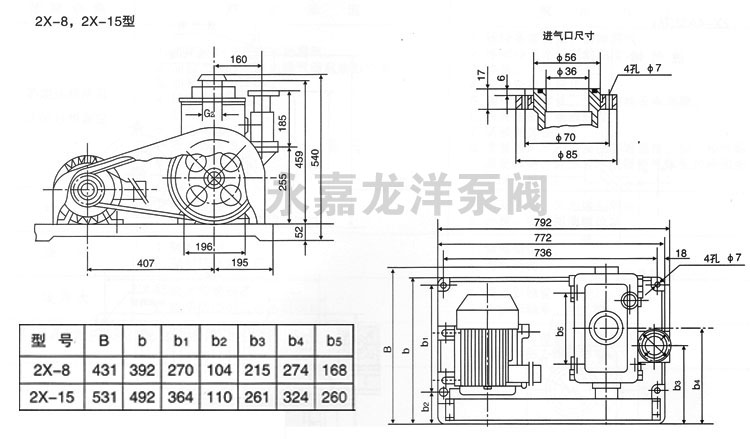

2X-8,2X-15型双级旋片式真空泵外形安装尺寸图

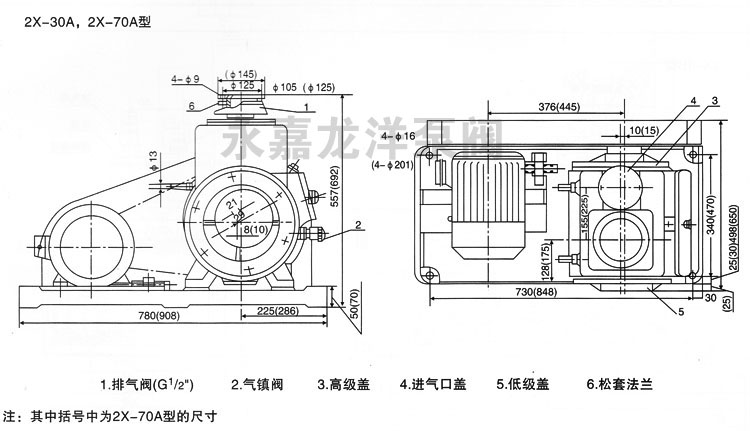

2X-30A,2X-70A型双级旋片式真空泵外形安装尺寸图

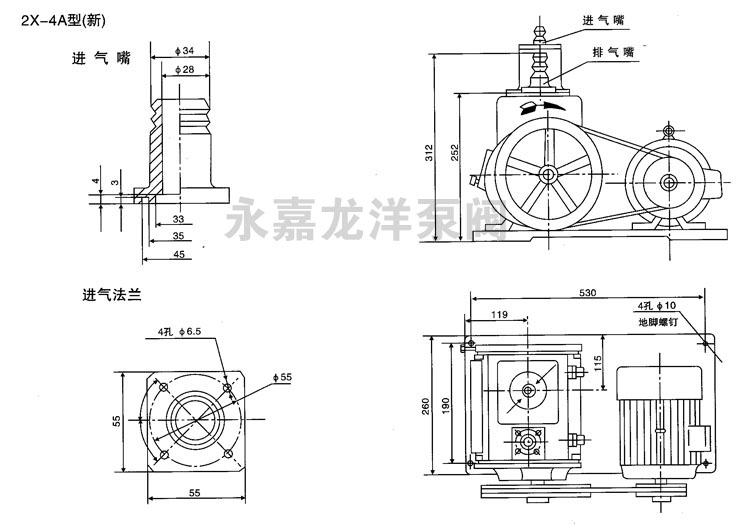

2X-4A型(新)双级旋片式真空泵外形安装尺寸图

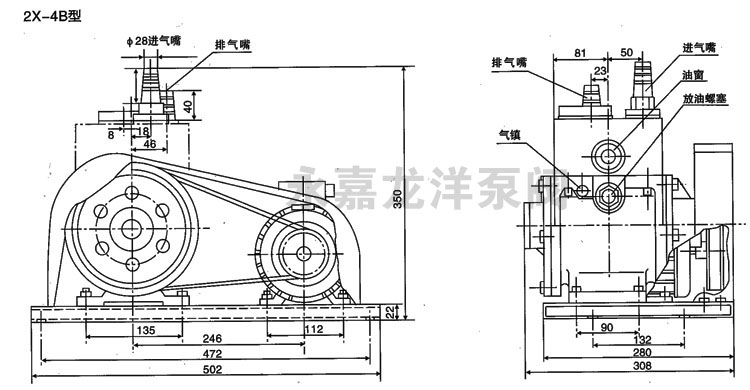

2X-4B型双级旋片式真空泵外形安装尺寸图
<td valign="middle" align="center" style="margin: 0px; padding-right: 5px; padding-left: 5px; border-color: rgb(176, 201, 221); border-top-width: 0px; border-left-width: 0px; border-collapse: collapse; text-
| 代号型号 | φD1 | φD2 | φD3 | Al | A2 | A3 | N1 | N2 | M | φd | H1 | H2 | H3 | L1 | L2 | L3 | B1 | B2 | B3 | K1 | K2 | φdl | φd2 |
| 2X-1 | 27 | 20 | 50 | 23 | 30 | 34 | 3 | 3 | 48 | 5.5 | 270 | 265 | 230 | 435 | 352 | 135 | 250 | 215 | 157 | 60 | 11 | 20 | |
| 2X-2 | 30 | 25 | 45 | 3 | 3 | 55 | 6 | 270 | 260 | 400 | 380 | 260 | 260 | 200 | 10 | 25 | |||||||
| 2X-4 | 32 | 28 | 55 | 31 | 35 | 45 | 4 | 3 | 55 | 6.5 | 340 | 327 | 267 | 520 | 480 | 119 | 300 | 260 | 200 | 82 | 105 | 11 | 25 |
| 2X-8 | 41 | 34 | 64 | 38 | 42.5 | 52.5 | 4 | 3 | 64 | 7 | 360 | 380 | 302 | 560 | 520 | 130 | 328 | 280 | 210 | 88 | 112 | 11 | 32 |
| 2X-15 | 56.5 | 36 | 105 | 54 | 70 | 80 | 5 | 3 | 100 | 11 | 540 | 511 | 340 | 772 | 736 | 170 | 542 | 492 | 364 | 120 | 80 | 获取更多信息，请访永嘉龙洋泵阀有限公司. 网站
