一、用途

RY 型系列导热油泵在我国载热体加热系统中得到了广泛的使用， 已进入 石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品、木 材加工等各个工 业领域，主要用于输送不含固体颗粒的弱腐性高温液体, 使用温度 W350°C,是一 种理想的导热油循环泵。

二、型号说明

BRY 50-32-200 A I----------- 表示叶轮外径**次切割 ----------------------------叶轮名义外径(mm ) ----------------------------泵体出口直径(mm ) 泵 体入口直径(m m ) ---------------------------------------------热油泵

三、结构简介

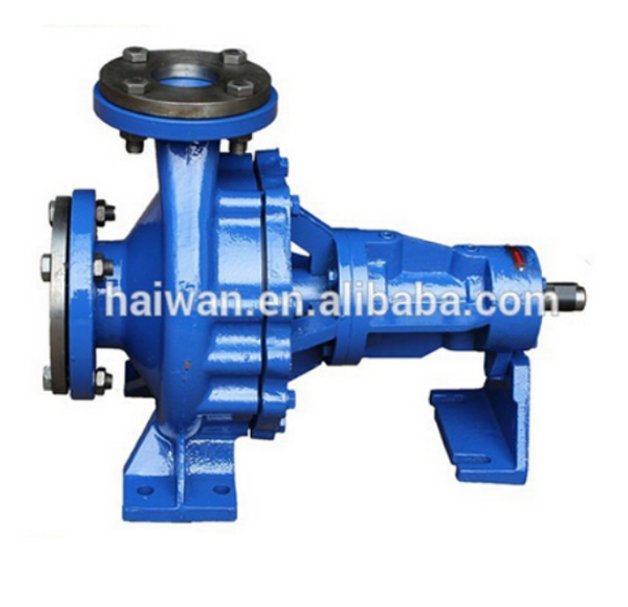

BRY 型热油泵为单级悬臂式结构，泵的进口为轴向吸入, 垂直 出口为中心 向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组 无需附加冷却系统，泵的进出口法兰及耐压零件均按 16bar 级压力制作。 底座尺寸符合 GB5660 规定。

其主要零部件的情况如下： 1、 壳体部分：由泵体、泵盖组成。 2、 转子部分：由叶轮、轴、叶轮螺母组成。 3、 轴承部分：轴承体内装两盘轴承，是转子的支撑体。 4、 密封部分：采用填料密封结构(详见图二)，附加耐温油封， 起辅助密封 的作用。5、 传动部分：泵与原动机采用三爪型弹性联轴器联接，原动机可 用普通电 机或防爆电机，从联轴器端看泵为顺时针方向旋转。总之，从 设计上改变了传统 的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠
