2CY齿轮式输油泵

2CY齿轮式输油泵

直接联系

上海凯士博泵业有限公司

上海

产品规格型号
参考报价:

面议

品牌:

凯士博

型号:

2CY齿轮式输油泵

关注度:

644

产品介绍

2CY、KCB齿轮式输油泵

1、本泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油、笨等。

   本型泵在泵体中装有一对回转齿轮,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转,当齿轮脱开啮合时在吸入侧就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧,齿轮进入啮合时液体被挤出而排出泵外。

结构说明

本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。

1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

2CY系列齿轮式润滑泵自身不带安全阀,用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀,当泵或排出管道发生故障或

将排出阀门完全关闭而产生高压和高压?击时安全阀就会自动打开,卸除部分或全部的高压液体回

到吸入腔,从而对泵及管道起到安全保护作用。

3、轴承。

2CY系列齿轮式润滑泵全部采用DU轴承;可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮式输油泵采用DU轴承;可根据用户要求采用锡青铜轴承。

KCB133-960、2CY8-60齿轮式输油泵有采用DU轴承,锡青铜轴承和滚动轴承三种结构,需在订货时注明。订货时未注明者均按DU轴承结构供货。

轴承为内置型式,依靠被输送介质进行润滑;011轴承和锡青铜轴承能在非润滑性介质中工作。

4、轴封。

本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。

a. 骨架油封:骨架油封的特点是维护、更换方便,成本低,但寿命较短。丁晴胶骨架油封适用于1001:以下工作环境;氟橡胶骨架油封适用于200℃以下工作环境。

b. 1机械密封:机械密封的特点是密封可靠、寿命长,成本高。机械密封的基体用不锈钢制造, 动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造,使用温度在200℃以下。

c. 填料密封:填料密封仅用于高温油泵,其特点是耐高温,有少量泄漏。使用过程中需根据泄漏情况经常进行调整,使用温度在250℃:以下。

用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。

5、进、出油口型式:

2CY系列齿轮式润滑泵进、出油口为与口径对应的英制管螺纹(G),直接制作在泵体上。

KCB18.3-200、2CY1.1-12齿轮式输油泵配带管螺?口的腰形法兰;其余泵不配带法兰,当用户需要配带法兰时,应在订货中注明。

6、泵与电机用弹性联轴器连接,并安装在公共底盘上。

型 号流量
       m3/h
压力
       MPa
真空度
       m.H2O
进出口径
       mm

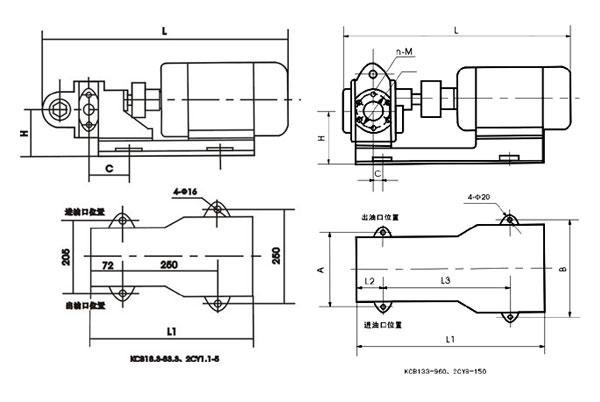

HLL1L2L3ABCDn-m进出口
       距离
       K
配用
       电机
       型号
功率
       KW
KCB18.3
       2CY1.1/14.5
1.11.455G3/4"1095834057225020525079--200Y90L-41.5
KCB33.3
       2CY2/14.5
21.455G3/4"1196184377225020525079--200Y100L1-42.2
KCB55
       2CY3.3/3.3
3.30.335G1"1095884057225020525086--200Y90L-41.5
KCB83.3
       2CY5/3.3
50.335G11/2"1196584377225020525099--200Y100L2-42.2
KCB133
       2CY8/3.3
80.335G2"18277868813045025034032--260Y132S-63
2CY8/680.65G2"18281868813045025034032--260Y132M1-64
2CY8/1081.05G2"18281868813045025034032--260Y132M2-65.5
2CY12/1.3120.135G2"17270357613037025030532--260Y112M-44
KCB200
       2CY12/3.3
120.335G2"18277868813045025034032--260Y132S-45.5
2CY12/6120.65G2"18277868813045025034032--260Y132S-45.5
2CY12/10121.05G2"18281868813045025034032--260Y132M-47.5
KCB300
       2CY18/3.6
180.36570187898723120480280340451236-M14234Y132M2-65.5
2CY18/6180.6570242983912155600280380301236-M14234Y160M-67.5
KCB483
       2CY29/3.6
290.36570187898723120480280340451236-M14234Y132M-47.5
2CY29/6290.6570242983912155600280380301236-M14234Y160M-411
KCB633
       2CY38/2.8
380.2851002301094912155600280380601588-M16280Y160L-611
2CY38/6380.651002861224943150650360360651588-M16280Y200L2-622
KCB960
       2CY60/3
600.351002301159955155650280410601588-M16280Y180L-422
2CY100/31000.3515044015861325110550×2450450-202108-M16400Y250M-830
2CY100/61000.6515046518561536138420×360060082108-M16400Y315S-855
2CY120/31200.3515044015861325110550×2450450-202108-M16400Y250M-830
2CY120/61200.6515046518561536138420×360060082108-M16400Y315S-855
2CY150/31500.3515046016961376138550×250050082108-M16400Y280S-837
2CY150/61500.6515046519461536138420×360060082108-M16400Y315M1-875

注:

1、表中参数为50℃,30C.S.t粘度条件下的数值。

2、KCB18.3~200、2CY1.1~12配带管螺纹口的腰形法兰;KCB300~960、2CY18~150不配带法兰,需用户自行加工。
