一、产品简介：

产品概述：

TCA型化工流程泵，按照API610和VDMA24297（轻/中型）规范而设计、生产的产品。TCA/E型泵体为脚支撑，TCZE型泵体为中心支撑。单吸径向叶轮，轴向吸入，径向排除。
根据使用条件，采用前、后口环及平衡孔进行水力平衡。填料箱具有冷却或加热管接头。轴封用填料密封，也可以采用单端面或者双端面机械密封。并配有冷却、冲洗或密封液系统。
产品优点：
TCA型化工流程泵是采用的标准管路按API规范设计。叶轮可用闭式、半开式、开式三种。可输送清洁，含颗粒，含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环，平衡轴向力。
泵体和轴承架用中间连接段连接。根据不同的工况条件，中间连接段可采用不同的材质，避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔，通冷却循环水，阻隔高温介质将高温传到轴承上。
密封形式可采用填料密封，单、双端面机械密封，集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求，密封可按API682设计规范从案中选用。
轴承架设计有空冷散热片、风冷风扇、水冷腔三种形式，用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却，轴承内的热由冷水带走，以保证轴承随时处于正常工作状态
产品用途：
可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。从电动机端看，泵的旋转方向为顺时针方向旋转。
性能范围：
口径：25～400mm，流量：5.5～2600m3/h，扬程：16～250m，
工作压力：2.5MPa（TZA）,5.0 MPa(TZE)
工作温度：-80℃～ +120℃(TZA),-80℃～ +450℃(TZE)

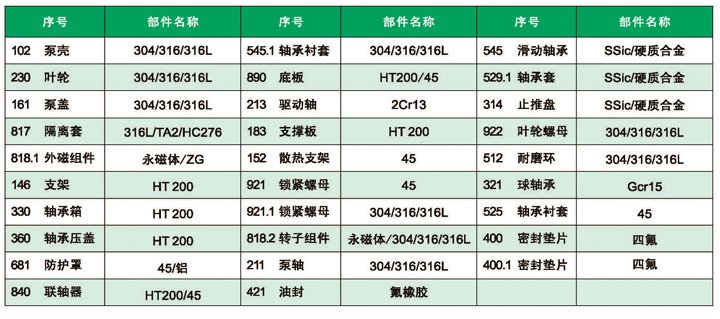

 二、结构图：

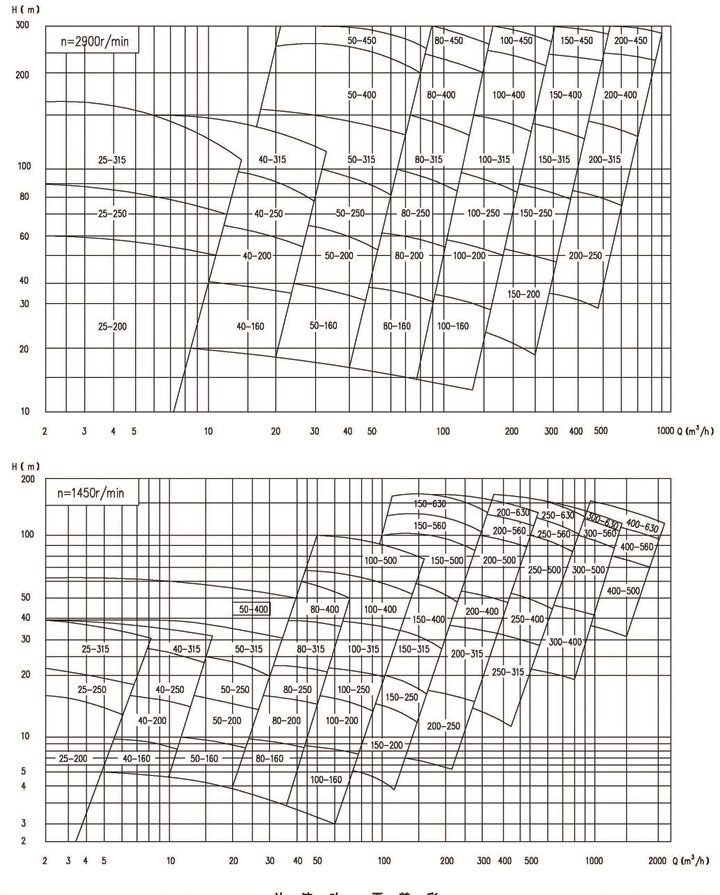

三、性能曲线图：

四、性能参数表：

泵型号	叶轮形式	流量	杨程	转速	效率	汽蚀余量	轴功率	电机
								型号	功率
25-200	A	11.5	49	2950	42	1.6	3.6	YB132S1-2	5.5
	B	10.5	42	2950	41	1.4	2.9	YB112M-2	4
	C	9	36	2950	39.5	1.2	2.2	YB100L-2	3
	D	7.5	28	2950	37.5	1.1	1.5	YB90L-2	2.2
	E	5.5	16	2950	35	1.1	0.7	YB90S-2	1.5
25-250	A	12	75	2950	40	2.4	7.8	YB160M1-2	11
	B	10.5	65	2950	38	2.4	7.2	YB160M1-2	11
	C	10	50	2950	33	2.2	4.2	YB132S2-2	7.5
	D	9	30	2950	31	2.1	3.5	YB132S1-2	5.5
25-315	A	18	130	2950	38	2.4	24.2	YB200L1-2	30
	B	17	115	2950	38	2.4	16.5	YB180M-2	22
	C	16	100	2950	33	2.1	15.2	YB160L-2	18.5
	D	15	90	2950	30	2.1	11	YB160M2-2	15
40-160	A	28	33	2950	62	3	4.1	YB132S1-2	7.5
	B	25.6	29	2950	61	2.5	3.3	YB132S1-2	5.5
	C	22	22	2950	58	1.5	2.3	YB12M-2	4
	D	20	16	2950	55	1.5	1.6	YB90L-2	2.2
40-200	A	29	53	2950	58	2.2	7.2	YB160M1-2	11
	B	26	47	2950	58	1.7	5.9	YB132S2-2	7.5
	C	22	39	2950	56	1.3	4.2	YB132S1-2	5.5
	D	18	30	2950	53	1.2	2.8	YB112M-2	4
40-250	A	32	78	2950	53	2.4	12.8	YB160L-2	18.5
	B	30	72	2950	52.5	2.2	11.2	YB160M2-2	15
	C	24	60	2950	50.5	1.7	7.8	YB160M1-2	11
	D	21	47	2950	48	1.7	5.6	YB132S2-2	7.5
40-315	A	42	115	2950	46	1.3	28.6	YB200L2-2	37
	B	40	107	2950	45	1.2	25.9	YB200L-2	30
	C	34	81	2950	42.5	1	17.6	YB180M-2	22
	D	29	61	2950	40.5	0.9	11.9	YB160M2-2	15
50-160	A	50	34	2950	71	2.4	6.5	YB160M1-2	11
	B	45	29	2950	70	1.8	5.1	YB132S2-2	7.5
	C	38	22	2950	68	1.5	3.3	YB132S1-2	5.5
	D	31	17	2950	65	1.5	3.2	YB100L-2	3
50-200	A	62	52	2950	68	2.5	12.9	YB160L-2	18.5
	B	56	46	2950	67	2.2	10.5	YB160M2-2	15
	C	49	37	2950	65	1.8	7.6	YB160M1-2	11
	D	43	28	2950	60	1.8	5.5	YB132S2-2	7.5
50-250	A	70	82	2950	65	2.5	24	YB180L1-2	30
	B	66	75	2950	64	2.2	21.1	YB180L1-2	30
	C	60	60	2950	62	2	15.8	YB180M-2	18.5
	D	50	45	2950	60	1.7	10.2	YB160M2-2	15
50-315	A	87	115	2950	56	2.5	48.7	YB250M-2	55
	B	80	100	2950	55	2	39.6	YB225M-2	45
	C	70	78	2950	54	1.6	27.5	YB200L2-2	37
	D	57	57	2950	50	1.4	17.7	YB180M-2	22
50-400	A	82	194	2950	48	2.2	90.3	YB315S-2	110
	B	78	175	2950	47	2	79.1	YB280M-2	90
	C	70	140	2950	46	1.8	58	YB280S-2	75
	D	60	102	2950	43	1.6	38.8	YB225M-2	45
50-450	A	135	250	2950	52	5.2	176	YB315L2-2	200
	B	125	220	2950	52	4.5	144	YB315L1-2	160
	C	115	186	2950	51	3.8	114	YB315M-2	132
	D	100	158	2950	50.5	3.2	85	YB315S-2	110
	E	95	130	2950	50	3	67	YB280M-2	90
80-160	A	94	32	2950	78	3	10.5	YB160M2-2	15
	B	85	28	2950	77	2.7	8.4	YB160M1-2	15
	C	76	23	2950	76	2.5	6.3	YB160M1-2	11
	D	66	17	2950	71	2.3	4.3	YB132S1-2	7.5
80-200	A	103	54	2950	76	3.2	19.9	YB200L1-2	30
	B	95	48	2950	75	3	16.6	YB180M-2	22
	C	84	38	2950	72	3	12.1	YB160M2-2	18.5
	D	70	31	2950	67	2.8	8.8	YB160M1-2	15
80-250	A	127	82	2950	74	4.2	38.3	YB225M-2	45
	B	120	76	2950	73	3.8	34	YB225M-2	45
	C	105	59	2950	72	3.5	23.4	YB200L1-2	30
	D	87	45	2950	66	3.5	16.2	YB180M-2	22
80-315	A	141	127	2950	69	4.3	70.7	YB280M-2	90
	B	135	121	2950	68	4	65.4	YB280S-2	75
	C	115	97	2950	66	3.2	46	YB250M-2	55
	D	90	74	2950	61	3	29.7	YB200L2-2	37
80-400	A	171	187	2950	61	4	142.8	YB315L-2	160
	B	159	170	2950	61	3.5	120.7	YB315L1-2	132
	C	136	130	2950	57	2.4	84.5	YB315S-2	110
	D	116	95	2950	51	2.9	58.8	YB280S-2	75
80-450	A	200	230	2950	59	5.2	212.2	YB355M2-2	250
	B	180	210	2950	58	4.3	177.4	YB315L1-2	200
	C	165	195	2950	57.5	3.8	152.3	YB355S1-2	185
	D	155	160	2950	56	3.5	120.6	YB315L1-2	160
	E	140	130	2950	55	4	90.1	YB315S-2	110
100-160	A	162	29	2950	81	4.3	15.8	YB180M-2	22
	B	150	24	2950	80	3.6	12.3	YB160M2-2	18.5
	C	130	17	2950	78	3	7.7	YB160M1-2	15
	D	110	12	2950	71	3	5.1	YB132S2-2	11
100-200	A	193	50	2950	81	3.1	32.4	YB225M-2	45
	B	180	44	2950	80	3	27	YB200L2-2	37
	C	155	35	2950	77	2.8	19.2	YB200L1-2	30
	D	135	26	2950	72	2.8	13.3	YB160L-2	18.5
100-250	A	230	79	2950	81	4.5	61.1	YB280S-2	75
	B	218	73	2950	80	4	54.2	YB280S-2	75
	C	190	58	2950	79	4	38	YB225M-2	55
	D	170	44	2950	78	4	26.1	YB200L2-2	37
100-315	A	250	126	2950	75	3.8	114.4	YB315M-2	132
	B	240	120	2950	75	3.6	104.6	YB315M-2	132
	C	203	97	2950	71	2.8	75.5	YB280M-2	90
	D	170	71	2950	66	2.5	49.8	YB280S-2	75
100-400	A	300	194	2950	71	4.5	223.2	YB355L1-2	250
	B	290	180	2950	71	5.3	200.2	YB355M2-2	220
	C	260	145	2950	69	4.9	148.8	YB315L-2	185
	D	224	105	2950	66	5.7	97	YB315S-2	132
100-450	A	328	258	2950	70	6.1	329.1		440
	B	310	242	2950	70	5.5	291.7		355
	C	260	200	2950	69	4.6	2.5.2	YB355M2-2	250
	D	200	150	2950	66	5.5	123.7	YB315L1-2	160
150-200	A	320	44	2950	83.5	6.3	46	YB250M-2	55
	B	300	39	2950	82	5.7	39	YB225M-2	45
	C	265	30	2950	77	4.3	28	YB200L2-2	37
	D	220	23	2950	73	4.2	获取更多信息，请访安徽皖氟龙泵阀有限公司. 网站 产品咨询 磁力驱动化工流程泵 TCA 请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务： 询盘报价、价格查询 发送产品资料 与您电话联系 发送 中国粉体网保护您的隐私权：请参阅 我们的保密政策 来了解您数据的处理以及您这方面享有的权利。 您继续访问我们的网站，表明您接受 我们的使用条款 磁力驱动化工流程泵 - 4201 安徽皖氟龙泵阀有限公司. 的其他产品 FLOW 磁力驱动化工流程泵 TCA 磁力驱动化工流程泵 TCE 轴流泵 THZW 液态硫磺无泄漏保温磁力泵 TICN 无泄漏磁力驱动液下泵 TYC 氟塑料离心泵 THF 氟塑料离心泵 THF 磁力驱动化工流程泵 TCA 磁力驱动化工流程泵 TCE 不锈钢磁力泵 TC(B)80-65-160 无泄漏磁力自吸泵 TCZ 不锈钢磁力管道泵 TCL 管道泵 三寸铝合金气动隔膜泵 双袋式电动泵 双袋式电动泵 分路阀 移动式电动涡轮液氮泵 BSD-LN MP熔体泵 MP WQ系列潜水排污泵 WQ 曝气氧泵 FZD710 潜水排污泵 WQ WFB型无密封自控自吸泵 油压双缸柱塞泥浆泵 TJB-（Ø110~ Ø140） GRUN插桶泵 上海阀门—蝶阀 气动法兰蝶阀D643H/D641X 相关搜索 不锈钢无缝管 CBN-F532齿轮泵 防爆凸轮泵 25FSB-10衬氟IP55头孢三嗪耐腐泵 钛接头W1801 100JYWQ无堵塞提升泵 气动法兰球阀 PVDF 非金属泵B10 进口磁力耐酸碱自吸泵 工业水处理管道泵 瑞希特无泄漏管道屏蔽泵 脱硫脱硝设备罗茨鼓风机三叶罗茨风机旋转供料器 管线式三级乳化泵高剪切卫生级304316L不锈钢均质泵 克莱德型单向阀 止回阀浓相稳定器电厂气力除灰助吹阀逆止阀 氟塑料管道泵 ROWA MC-碳化硅泵 电动隔膜泵 TZJK系列选矿用特种渣浆泵 排污泵:JYWQ系列自动搅匀排污泵 回转式鼓风机 关于我们 联系我们 成为参展商 © 2024 版权所有 - 京ICP证050428号
