一、产品简介：

产品概述：

TCA/E型化工流程泵，按照API610和VDMA24297（轻/中型）规范而设计、生产的产品。TCA/E型泵体为脚支撑，TCZE型泵体为中心支撑。单吸径向叶轮，轴向吸入，径向排除。
根据使用条件，采用前、后口环及平衡孔进行水力平衡。填料箱具有冷却或加热管接头。轴封用填料密封，也可以采用单端面或者双端面机械密封。并配有冷却、冲洗或密封液系统。
产品优点：
TCA/E型化工流程泵是采用的标准管路按API规范设计。叶轮可用闭式、半开式、开式三种。可输送清洁，含颗粒，含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环，平衡轴向力。
泵体和轴承架用中间连接段连接。根据不同的工况条件，中间连接段可采用不同的材质，避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔，通冷却循环水，阻隔高温介质将高温传到轴承上。
密封形式可采用填料密封，单、双端面机械密封，集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求，密封可按API682设计规范从案中选用。
轴承架设计有空冷散热片、风冷风扇、水冷腔三种形式，用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却，轴承内的热由冷水带走，以保证轴承随时处于正常工作状态
产品用途：
可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。从电动机端看，泵的旋转方向为顺时针方向旋转。
性能范围：
口径：25～400mm，流量：5.5～2600m3/h，扬程：16～250m，
工作压力：2.5MPa（TZA）,5.0 MPa(TZE)
工作温度：-80℃～ +120℃(TZA),-80℃～ +450℃(TZE)

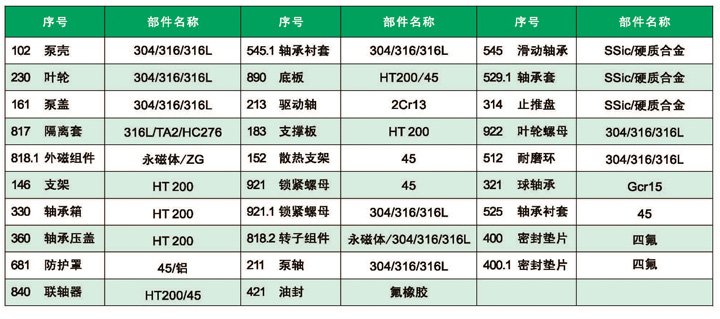

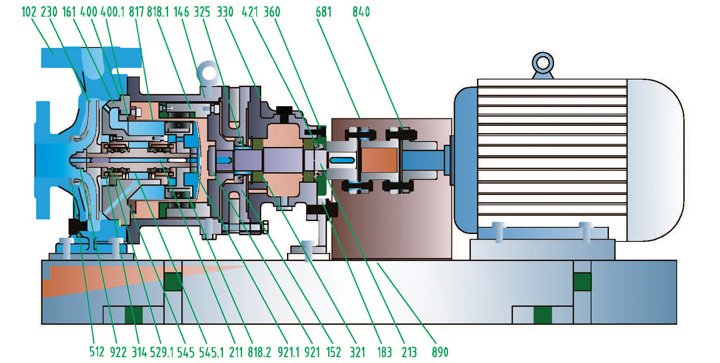

 二、结构图：

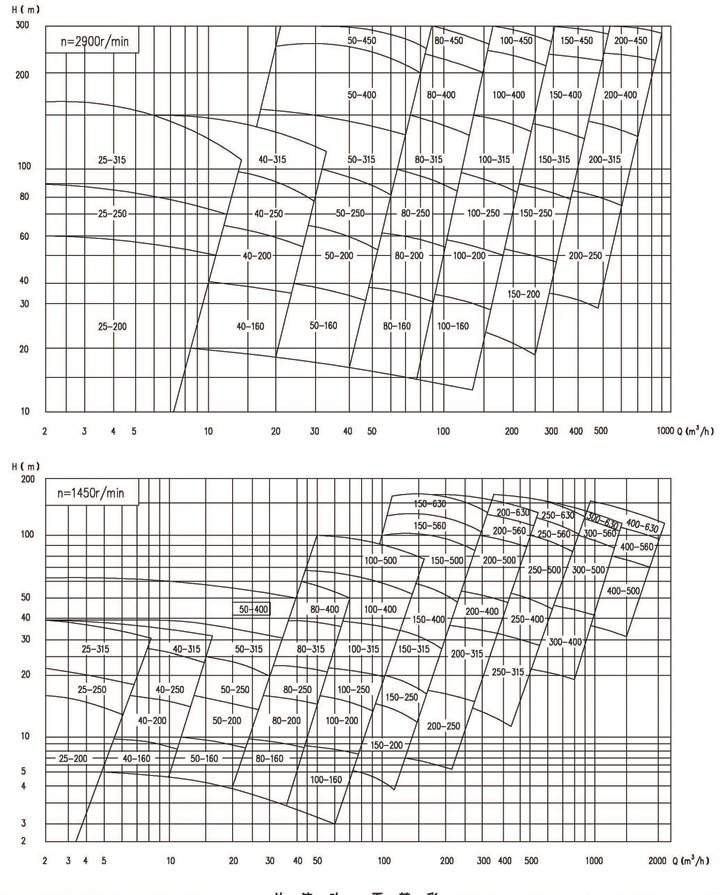

三、性能曲线图：

四、性能参数表：

型号	转速r/min	流量            m3/h	扬程            m	效率            ％	汽蚀余量            m	进口X出口 mm	电机功率            kw	整机质量            kg
TCA/E25-20-125	2900	1.5	22	18	2.5	25×20	1.1	75
		2	20	20	2.5
		3.2	18.5	24	3
	1450	0.75	5.4	15	2.5		0.37	55
		1	5	17	2.5
		1.6	4.6	21	3
TCA/E25-20-160	2900	1.5	34.3	19	2.5	25×20	1.5	80
		2	32	22	2.5
		3.2	29.6	25	3
	1450	0.75	8.5	16	2.5		0.37	55
		1	8	18	2.5
		1.6	7.5	24	3
TCA/E25-20-200A	2900	1.5	42	28	2.5	25×20	3	124
		2	40	32	2.5
		3.2	38	30	3
	1450	0.75	10.5	15	2.5		0.55	90
		1	10	18	2.5
		1.6	9.5	24	3
TCA/E25-20-200	2900	1.5	52.5	18	2.5	25×20	4	124
		2	50	20	2.5
		3.2	48	22	3
	1450	0.75	13.1	15	2.5		0.75	90
		1	12.5	18	2.5
		1.6	12	24	3
TCA/E25-20-250A	2900	1.5	62	26	2.5	25×20	7.5	225
		2	60	30	2.5
		3.2	58	28	3
	1450	0.75	15.5	15	2.5		1.5	118
		1	15	18	2.5
		1.6	14.5	24	3
TCA/E25-20-250B	2900	1.5	72	26	2.5	25×20	5.5	225
		2	70	30	2.5
		3.2	68	28	3
	1450	0.75	18	15	2.5		1.1	118
		1	17.5	18	2.5
		1.6	17	24	3
TCA/E25-20-250	2900	1.5	82	12	2.5	25×20	7.5	225
		2	80	18	2.5
		3.2	78.5	26	3
	1450	0.75	20.5	11	2.5		1.5	118
		1	20	16	2.5
		1.6	19.5	24	3
TCA/E32-20-125	2900	2	22	20.5	2.5	32×20	1.5	75
		3.2	20	20	2.5
		5.5	18.5	18	3
	1450	1	5.4	24	2.5		0.55	45
		1.6	5	22	2.5
		2.75	4.6	22.5	3
TCA/E32-20-160	2900	2	34.3	25	2.5	32×20	2.2	98
		3.2	32	24	2.5
		5.5	29.6	21.5	3
	1450	1	8.5	18	2.5		0.55	55
		1.6	8	22	2.5
		2.75	7.5	24.5	3
TCA/E32-20-200A	2900	2	42	32	2.5	32×20	4	140
		3.2	40	36	2.5
		5.5	38	34	3
	1450	1	10.5	25	2.5		0.75	78
		1.6	10	28	2.5
		2.75	9.5	26	3
TCA/E32-20-200	2900	2	52.5	22	2.5	32×20	4	140
		3.2	50	26	2.5
		5.5	48	28.5	3
	1450	1	13.1	15	2.5		0.75	78
		1.6	12.5	18	2.5
		2.75	12	19.5	3
TCA/E32-20-250A	2900	2	62	26	2.5	32×20	7.5	160
		3.2	60	30	2.5
		5.5	58	28	3
	1450	1	15.5	15	2.5		1.1	98
		1.6	15	18	2.5
		2.75	14.5	24	3
TCA/E32-20-250B	2900	2	72	26	2.5	32×20	7.5	160
		3.2	70	30	2.5
		5.5	68	28	3
	1450	1	18	15	2.5		1.1	98
		1.6	17.5	18	2.5
		2.75	17	24	3
TCA/E32-20-250	2900	2	82	16	2.5	32×20	11	160
		3.2	80	20	2.5
		5.5	78.5	23	3
	1450	1	20.5	15	2.5		1.5	98
		1.6	20	18	2.5
		2.75	19.5	24	3
TCA/E40-25-125	2900	4.4	22	30	2.5	40×25	2.2	75
		6.3	20	31	2.5
		8.3	18.5	32	3
	1450	2.2	5.4	26	2.5		0.55	42
		3.2	5	28	2.5
		4.2	4.6	32	3
TCA/E40-25-160	2900	4.4	34.3	30	2.5	40×25	3	124
		6.3	32	31	2.5
		8.3	29.6	32	3
	1450	2.2	8.5	23	2.5		0.55	78
		3.2	8	25	2.5
		4.2	7.5	28	3
TCA/E40-25-200A	2900	4.4	42	26	2.5	40×25	4	170
		6.3	40	33	2.5
		8.3	38	32	3
	1450	2.2	10.5	25	2.5		0.55	102
		3.2	10	28	2.5
		4.2	9.5	26	3
TCA/E40-25-200	2900	4.4	52.5	20	2.5	40×25	5.5	170
		6.3	50	23	2.5
		8.3	48	30	3
	1450	2.2	13.1	25	2.5		1.1	102
		3.2	12.5	28	2.5
		4.2	12	26	3
TCA/E40-25-250A	2900	4.4	62	24	2.5	40×25	7.5	255
		6.3	60	28	2.5
		8.3	58	28	3
	1450	2.2	15.5	20	2.5		1.1	155
		3.2	15	24	2.5
		4.2	14.5	22	3
TCA/E40-25-250B	2900	4.4	72	24	2.5	40×25	11	255
		6.3	70	28	2.5
		8.3	68	28	3
	1450	2.2	18	20	2.5		1.5	155
		3.2	17.5	24	2.5
		4.2	17	22	3
TCA/E40-25-250	2900	4.4	82	24	2.5	40×25	11	255
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.5	155
		3.2	20	24	2.5
		4.2	19.5	22	3
TCA/E50-32-125	2900	7.5	22	43	2	50×32	3	110
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	40	2		0.55	55
		6.3	5	45	2
		7.5	4.6	42	2.5
TCA/E50-32-160	2900	7.5	34.3	35	2	50×32	4	135
		12.5	32	47	2
		15	29.6	47	2.5
	1450	3.72	8.5	30	2		0.55	68
		6.3	8	40	2
		7.5	7.5	40	2.5
TCA/E50-32-200A	2900	7.5	42	28	2	50×32	5.5	180
		12.5	40	39	2
		15	38	43	2.5
	1450	3.7	10.5	23	2		0.75	170
		6.3	10	33	2
		7.5	9.5	36	2.5
TCA/E50-32-200	2900	7.5	52.5	28	2	50×32	7.5	180
		12.5	50	40	2
		15	48	48	2.5
	1450	3.7	13.1	22	2		1.1	170
		6.3	12.5	33	2
		7.5	12	40	2.5
TCA/E50-32-250A	2900	7.5	62	23	2	50×32	7.5	255
		12.5	60	33	2
		15	58	36.5	2.5
	1450	3.75	15.5	17	2		1.1	155
		6.3	15	27	2
		7.5	14.5	31	2.5
TCA/E50-32-250B	2900	7.5	72	23	2	50×32	15	255
		12.5	70	33	2
		15	68	36.5	2.5
	1450	3.75	18	17	2		2.2	155
		6.3	17.5	27	2
		7.5	17	31	2.5
TCA/E50-32-250	2900	7.5	82	23	2	50×32	18.5	255
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		2.2	155
		6.3	20	30	2
		7.5	19.5	33	2.5
TCA/E65-50-125	2900	15	21.8	46	2	65×50	4	135
		25	20	61	2
		30	18.5	67	2.5
	1450	7.5	5.35	46	2		0.55	75
		12.5	5	61	2
		15	4.7	67	2.5
TCA/E65-50-160	2900	15	35	46	2	65×50	5.5	155
		25	32	56	2
		30	30	65	2.5
	1450	7.5	8.8	40	2		1.1	145
		12.5	8	51	2
		15	7.2	60	2.5
TCA/E65-40-200A	2900	15	42	41	2	65×40	7.5	210
		25	40	52	2
		30	38	53.5	2.5
	1450	7.5	10.5	35	2		1.5	132
		12.5	10	46	2
		15	9.5	47.5	2.5
TCA/E65-40-200	2900	15	53	35	2	65×40	11	210
		25	50	51	2
		30	47	48	2.5
	1450	7.5	13.2	30	2		1.5	132
		12.5	12.5	46	2
		15	11.8	42	2.5
TCA/E65-40-250A	2900	15	62	34	2	65×40	15	360
		25	60	46	2
		30	58	50	2.5
	1450	7.5	15.5	28	2		2.2	240
		12.5	15	39	2
		15	14.5	43	获取更多信息，请访安徽皖氟龙泵阀有限公司. 网站 产品咨询 磁力驱动化工流程泵 TCE 请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务： 询盘报价、价格查询 发送产品资料 与您电话联系 发送 中国粉体网保护您的隐私权：请参阅 我们的保密政策 来了解您数据的处理以及您这方面享有的权利。 您继续访问我们的网站，表明您接受 我们的使用条款 磁力驱动化工流程泵 - 3707 安徽皖氟龙泵阀有限公司. 的其他产品 FLOW 磁力驱动化工流程泵 TCA 磁力驱动化工流程泵 TCE 轴流泵 THZW 液态硫磺无泄漏保温磁力泵 TICN 无泄漏磁力驱动液下泵 TYC 氟塑料离心泵 THF 氟塑料离心泵 THF 磁力驱动化工流程泵 TCA 磁力驱动化工流程泵 TCE 不锈钢磁力泵 TC(B)80-65-160 无泄漏磁力自吸泵 TCZ 不锈钢磁力管道泵 TCL 管道泵 三寸铝合金气动隔膜泵 双袋式电动泵 双袋式电动泵 分路阀 移动式电动涡轮液氮泵 BSD-LN MP熔体泵 MP WQ系列潜水排污泵 WQ 曝气氧泵 FZD710 潜水排污泵 WQ WFB型无密封自控自吸泵 油压双缸柱塞泥浆泵 TJB-（Ø110~ Ø140） GRUN插桶泵 上海阀门—蝶阀 气动法兰蝶阀D643H/D641X 相关搜索 关于我们 联系我们 成为参展商 © 2024 版权所有 - 京ICP证050428号
