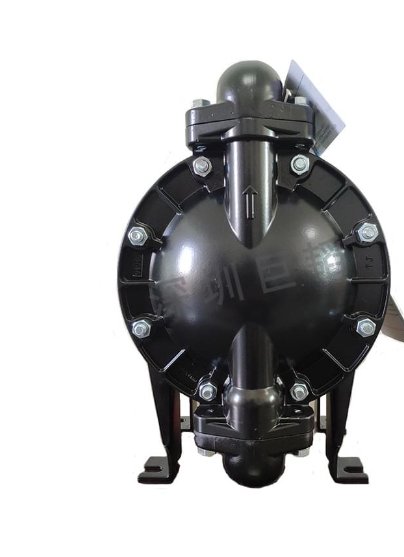

GT25 铝合金隔膜泵
**工作流体压力：120 psi(0.83 Mpa,8.3 bar)
**工作空气压力：120 psi(0.83 Mpa,8.3 bar)
**自由流量：133 lpm(35 gpm)
每循环排量：0.60 liter(0.16 gallon)
**输送固体直径：3.2 mm(1/8'')
**干吸高度：6.1 m(20 ft)
噪音等级：64.5 db(A)
空气进口尺寸：1/4 in.npt(f)
空气出口尺寸：3/8 in.npt(f)
流体进口尺寸：1 in.npt(f)
流体出口尺寸：1 in.npt(f)
产品尺寸（长×宽×高）：217.5 mm(8-9/16'')×203 mm(8'')×318 mm(12-1/2'')
重量：8.6 kg(19 lbs)
产品用途
用途:
化工业：酸、碱、溶剂、悬浮物、分散体系。
石化业：稠油、油脂、泥浆、污泥等。
涂料业：树脂、溶剂、着色剂、油漆等。
日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
采矿业：煤浆、岩浆、泥浆、砂浆、润滑油等。
水处理：石灰浆、软性沉淀物、污水、化学品、废水。
食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。
饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业：溶剂、酸、碱、植物提炼液、软膏等各类药品料液。
造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业：溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。
纺织业：染料化学品、树脂、胶等。
建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。
气动双隔膜泵特点
1、 气动隔膜泵不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花。
2、不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出
3、可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
4、对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动*小，适用于不稳定物质的输送.
5、流量可调节，可以在物料出口处加装节流阀来调节流量。
6、气动隔膜泵具有自吸的功能。
7、可以空运行，而不会有危险。
8、可以潜水工作。
9、气动隔膜泵可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
10、没有复杂的控制系统，没有电缆、保险丝等。
11、气动隔膜泵体积小、重量轻，便于移动。
12、无需润滑所以维修简便，不会由于滴漏污染工作环境。
13、****的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
14、气动隔膜泵始终能保持高效，不会因为磨损而降低。
15、气动隔膜泵没有动密封，维修简便避免了泄漏。工作时无死点。
安装注意事项
一、空打试泵：
新泵接上气源后就可空打，气源供气要缓慢由小到大，尤其半寸、1寸的小泵更要注意这一点，空打时间不能长，气压不能大，防止损害阀球。
二、泵的安装：
将泵安装在平整台面上，底脚固定，接上物料进出管道（物料进出口处的建议：安装30-50CM长弹性软管（或挠性接头）以保护泵，降低、减少震动，避免螺栓松动，造成渗漏），紧固隔膜泵上所有螺丝（防止运输搬动途中造成螺栓松动），接上气源即可。
三、气源的保护：
气源要纯净（无水、无油、无尘），特别要防止有沙尘铁锈之类硬性物质进入气阀，否则气阀很快就会磨损掉，建议在泵的进气口安装调压过滤器控制和过滤气源； 导向阀被污物堵塞、主气阀过早损坏漏气，是导致隔膜泵不工作的*常见原因。这主要是气源中杂物（油污、沙尘、铁锈水等）进入气阀所致。空气中通常有一定水分，在铁质的输气管道中容易形成铁锈水进入泵，从而堵塞、磨损气阀。所以建议**在每台隔膜泵前安装调压过滤器（空压机或储气罐出口的过滤器还不够）——泵1”口经以上，过滤精度不低于40um；泵3/4”口径以下，过滤精度不低于20um。安装前务必清洗气源管路，保证气源管路的清洁，无杂质。定期检查气源过滤器，根据实际工况定期清理过滤瓶中杂质，滤芯需定期更换，从而保证气源的洁净。另外要定时排除空压机和输气管道中的积水，保证进入泵体内的是干燥纯净的气体。
四、泵和管道配合的注意事项：
物料进料口管道一定要密封完好，否则会导致空气进入而吸不进料。
五、泵和阀门配合的注意事项：
泵的启动顺序是：先开管道阀门——再给气； 泵的关闭顺序是：先关闭气源——再关闭管道阀门。 顺序不能逆转，否则会使泵气阀密封件受损，造成无法再次开启。
**工作流体压力：120 psi(0.83 Mpa,8.3 bar)
**工作空气压力：120 psi(0.83 Mpa,8.3 bar)
**自由流量：133 lpm(35 gpm)
每循环排量：0.60 liter(0.16 gallon)
**输送固体直径：3.2 mm(1/8'')
**干吸高度：6.1 m(20 ft)
噪音等级：64.5 db(A)
空气进口尺寸：1/4 in.npt(f)
空气出口尺寸：3/8 in.npt(f)
流体进口尺寸：1 in.npt(f)
流体出口尺寸：1 in.npt(f)
产品尺寸（长×宽×高）：217.5 mm(8-9/16'')×203 mm(8'')×318 mm(12-1/2'')
重量：8.6 kg(19 lbs)
产品用途
用途:
化工业：酸、碱、溶剂、悬浮物、分散体系。
石化业：稠油、油脂、泥浆、污泥等。
涂料业：树脂、溶剂、着色剂、油漆等。
日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
采矿业：煤浆、岩浆、泥浆、砂浆、润滑油等。
水处理：石灰浆、软性沉淀物、污水、化学品、废水。
食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。
饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业：溶剂、酸、碱、植物提炼液、软膏等各类药品料液。
造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业：溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。
纺织业：染料化学品、树脂、胶等。
建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。
气动双隔膜泵特点
1、 气动隔膜泵不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花。
2、不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出
3、可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
4、对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动*小，适用于不稳定物质的输送.
5、流量可调节，可以在物料出口处加装节流阀来调节流量。
6、气动隔膜泵具有自吸的功能。
7、可以空运行，而不会有危险。
8、可以潜水工作。
9、气动隔膜泵可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
10、没有复杂的控制系统，没有电缆、保险丝等。
11、气动隔膜泵体积小、重量轻，便于移动。
12、无需润滑所以维修简便，不会由于滴漏污染工作环境。
13、****的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
14、气动隔膜泵始终能保持高效，不会因为磨损而降低。
15、气动隔膜泵没有动密封，维修简便避免了泄漏。工作时无死点。
安装示意图
安装注意事项
一、空打试泵：
新泵接上气源后就可空打，气源供气要缓慢由小到大，尤其半寸、1寸的小泵更要注意这一点，空打时间不能长，气压不能大，防止损害阀球。
二、泵的安装：
将泵安装在平整台面上，底脚固定，接上物料进出管道（物料进出口处的建议：安装30-50CM长弹性软管（或挠性接头）以保护泵，降低、减少震动，避免螺栓松动，造成渗漏），紧固隔膜泵上所有螺丝（防止运输搬动途中造成螺栓松动），接上气源即可。
三、气源的保护：
气源要纯净（无水、无油、无尘），特别要防止有沙尘铁锈之类硬性物质进入气阀，否则气阀很快就会磨损掉，建议在泵的进气口安装调压过滤器控制和过滤气源； 导向阀被污物堵塞、主气阀过早损坏漏气，是导致隔膜泵不工作的*常见原因。这主要是气源中杂物（油污、沙尘、铁锈水等）进入气阀所致。空气中通常有一定水分，在铁质的输气管道中容易形成铁锈水进入泵，从而堵塞、磨损气阀。所以建议**在每台隔膜泵前安装调压过滤器（空压机或储气罐出口的过滤器还不够）——泵1”口经以上，过滤精度不低于40um；泵3/4”口径以下，过滤精度不低于20um。安装前务必清洗气源管路，保证气源管路的清洁，无杂质。定期检查气源过滤器，根据实际工况定期清理过滤瓶中杂质，滤芯需定期更换，从而保证气源的洁净。另外要定时排除空压机和输气管道中的积水，保证进入泵体内的是干燥纯净的气体。
四、泵和管道配合的注意事项：
物料进料口管道一定要密封完好，否则会导致空气进入而吸不进料。
五、泵和阀门配合的注意事项：
泵的启动顺序是：先开管道阀门——再给气； 泵的关闭顺序是：先关闭气源——再关闭管道阀门。 顺序不能逆转，否则会使泵气阀密封件受损，造成无法再次开启。
